REACT Parasol Zenith d
Luftanschluss
Anschlussabmessungen
Dim. Ø
Länge des Geräts
125
600, 1200
Ja
1800
Nein
Nein

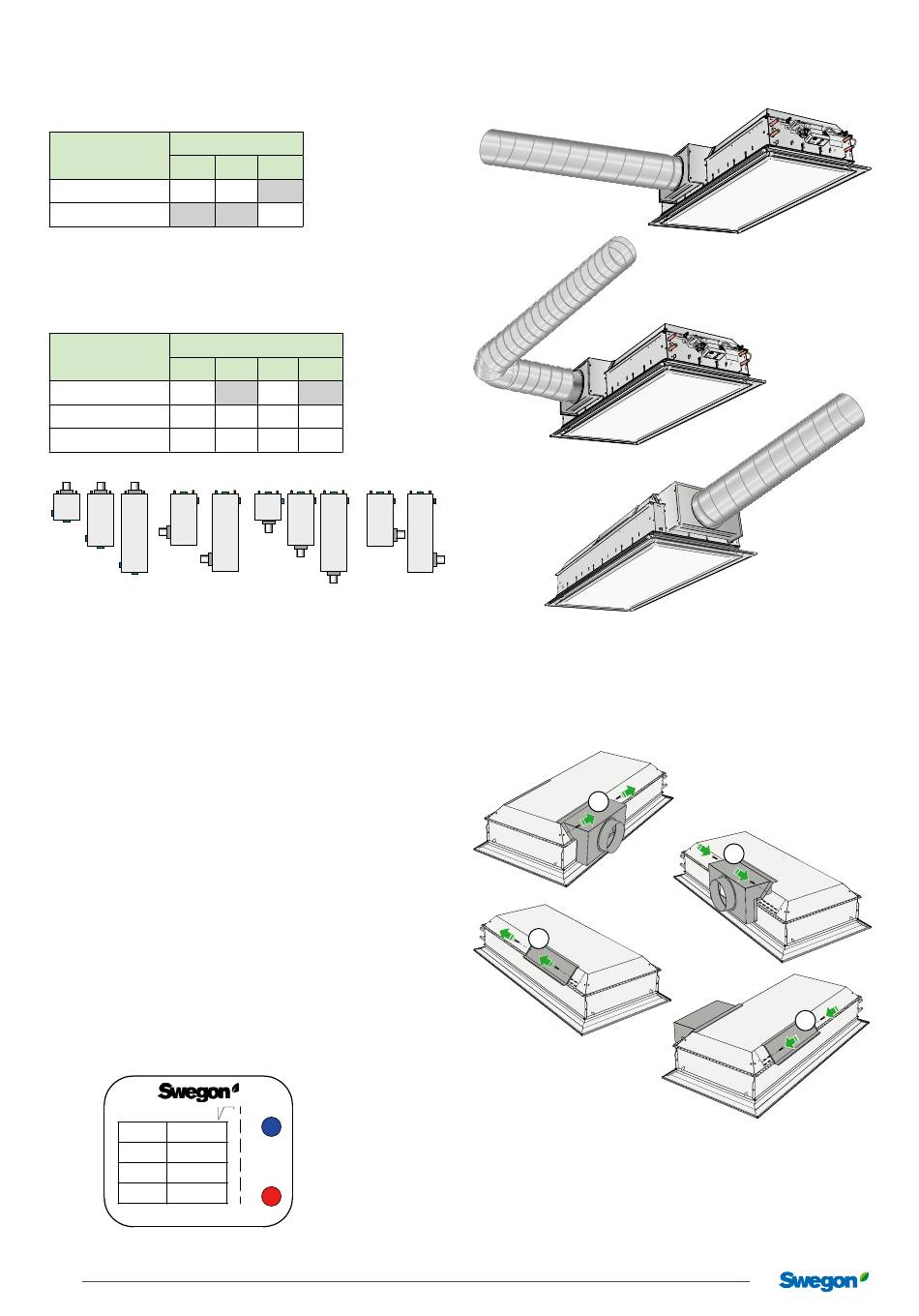

Auswählbare Luftanschlussseiten.
Bei der Bestellung kann abhängig von der Länge die
Anschlussseite 1, 2, 3 oder 4 ausgewählt werden, siehe
Tabelle und Abbildung unten (Draufsicht).
Länge des Geräts
1*
600
Ja
Nein
1200
Ja
1800
Ja
Seite 1
Seite 2
1
1
1
600
2
1200
1200
2
1800
1800
Anschließen der Luft
REACT Parasol Zenith wird auf der ausgewählten Seite 1,
2, 3 oder 4 mit offenem Luftanschluss geliefert.
Im Lieferzustand ist die Muffe nach innen gerichtet. Während
der Installation wird die Muffe nach außen gedreht und mit
den enthaltenen Schrauben gesichert, um dann mit dem
primären Luftkanal verbunden zu werden.
Wenn bei der Installation vor dem Produkt ein 90°-Bogen
verwendet wird, ist eine gerade Strecke von drei Durchmessern
vor dem Produkt erforderlich.
Wenn Sie später die Luftanschlussseite gegenüber der von
Ihnen bestellten ändern wollen, können Sie die Positionen
der Abdeckung und der Anschlussmuffe wie unten gezeigt
ändern.
Möglichkeit zur Änderung der Anschlussseite
• Von Seite 1 auf Seite 2 oder 4. (Bei Länge 600 nicht möglich)
• Von Seite 2 auf Seite 3 oder 4.
• Von Seite 3 auf Seite 2 oder 4. (Bei Länge 600 nicht möglich)
• Von Seite 4 auf Seite 2 oder 3.
K-Faktor
Am Luftanschluss befindet sich ein Aufkleber, der den K-Faktor
für das Produkt mit Luftanschluss ø125/160/200 zeigt.
K-factor REACT
q=k*
Size
K-factor
125
6.5
160
12.5
200
19,4
The right to design changes is reserved.
Current data according to product selection program.
Aufkleber mit den K-Faktor-Werten.
10
Swegon behält sich das Recht auf Designänderungen vor.
160
200
Ja
Nein
Ja
Seite
2
3
4
Ja
Nein
Ja
Ja
Ja
Ja
Ja
Ja
Seite 3
Seite 4
600
3
1200
1200
3
1800
3
p
Pressure
-
+
82220501
4
4
1800
Installation mit geradem Luftanschluss, alternativ mit 90°-Bogen.
Hinweis: Wenn bei der Installation vor dem Produkt ein 90°-Bogen
verwendet wird, ist eine gerade Strecke von drei Durchmessern
vor dem Produkt erforderlich.
C
Wechsel der Luftanschlussseite
A. Lösen Sie von der Muffe und der Abdeckung jeweils die
beiden Schrauben
B. Wechseln Sie die Position der Muffe und der Abdeckung
C–D. Schrauben Sie die Muffe und die Abdeckung jeweils mit
zwei Schrauben an der neuen Seite fest.
01.09.2023
A
B
D
