Stellantrieb, Belimo LMV
Anzeige und Betrieb
3

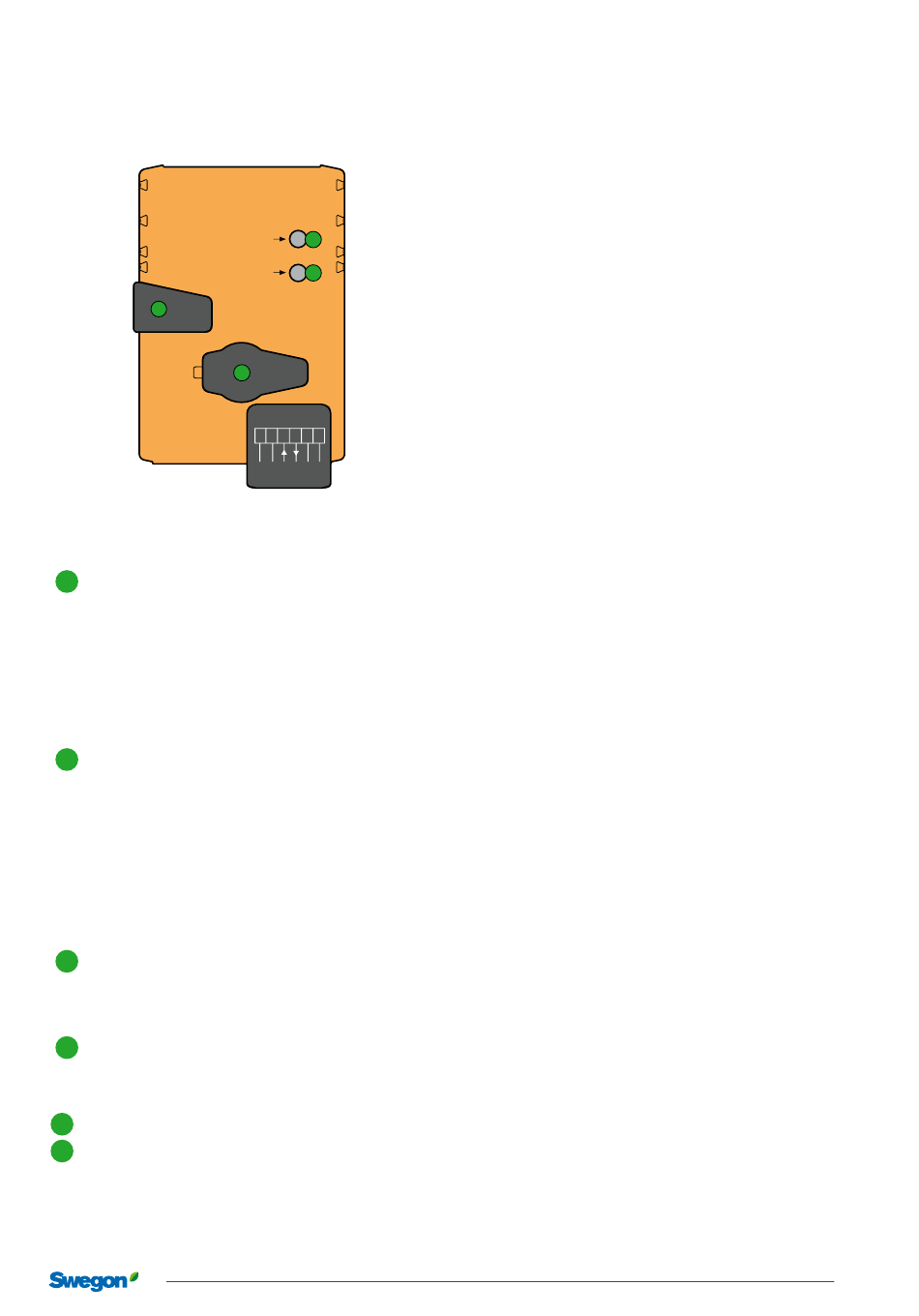

Taster und Anschlüsse des Stellantriebs
1
Druckknopf und LED-Display grün
Aus:
Keine Spannungsversorgung oder Fehler
Ein:
Betrieb
Blinken:
Im Adressmodus:
In der Nähe von Start:
Drücken Sie die Taste:
Im Standardmodus:
Im Adressmodus:
2
Druckknopf und LED-Display, gelb
Aus:
Standardmodus
Ein:
Der Anpassungs- oder Synchronisationsprozess ist aktiv
Oder Stellantrieb im Adressmodus: (LED-Display blinkt grün)
Flackernd:
BACnet/Modbus-Kommunikation ist aktiv
Drücken Sie die Taste:
Im Betrieb (>3 s):
Im Adressmodus:
Beim Starten (>5 s):
3
Taste zur Ausrücken des Getriebes
Drücken Sie die Taste:
Das Getriebe ist ausgerückt, die Maschine stoppt, manuelles Überschreiben möglich
Lassen Sie die Taste los: Getriebe eingerückt, die Synchronisation startet, gefolgt vom Standardmodus
4
Service-Kontakt
Für den Anschluss von Parametrier- und Servicewerkzeugen
Überprüfen Sie die Spannungsversorgung
1
Ein
Mögliche Fehler in der Spannungsversorgung
Aus
2
Adaption
1
Power
Address
2
Status
4
1 2 3 5 6 7
-
+
Y U C
C
A
a
1
2
Zur eingestellten Adresse (1...16) korrespondierende Pulse
Reset auf Werkseinstellung (Kommunikation)
Rotationswinkelanpassung einschalten
Bestätigung der eingestellten Addresse (1...16)
Adressmodus Ein-/Ausschalten
Adresseinstellung durch mehrfaches Drücken
Reset auf die Werkseinstellungen (Kommunikation)
01.09.2023
Swegon behält sich das Recht auf Spezifikationsänderungen vor..
