Stellantrieb, BELIMO VAV-Compact MOD
Anzeige und Betrieb
1
Drucktaster und LED-Anzeige grün
Aus:
Keine Stromversorgung oder Fehler
Ein:
Betrieb
Blinkt:
In Adressposition:
Nahstart:
Drücken Sie
In Standardposition:
auf die Taste:
In Adressposition:
2
Drucktaster und LED-Anzeige gelb
Aus:
Standardposition
Ein:
Der Anpassungs- oder Synchronisationsprozess ist aktiv
Oder Stellantrieb in die Adressposition
(LED-Anzeige blinkt grün)
Flimmern:
BACnet/Modbus-Kommunikation aktiv
Drücken Sie
Im Betrieb (>3 s):
auf die Taste:
In Adressposition:
Beim Start (>5 s):
3
Taste zum Auskuppeln des Getriebes
Drücken Sie
Das Getriebe ist ausgekuppelt, der Motor bleibt
auf die Taste:
stehen, eine manuelle Übersteuerung ist möglich
Lassen Sie
Das Getriebe ist eingelegt, die Synchronisierung
die Taste los:
startet gefolgt von der Standardposition
4
Servicekontakt
Für den Anschluss des Parametrierungs- und
Servicewerkzeugs
Überprüfen Sie die Netzverbindung
1
Ein
An der Stromversorgung kann ein Fehler aufge-
treten sein
2
Aus
Schnelle Adressierung von Modbus
1.
Drücken Sie auf die „Adresse"-Taste, bis die grüne „Power"-LED-
Anzeige nicht mehr leuchtet. Die grüne LED-Anzeige „Adaptation"
blinkt entsprechend der früher eingestellten Adresse.
2.
Stellen Sie die Adresse ein, indem Sie entsprechend häufig
(1...16) auf die „Adresse"-Taste drücken.
3.
Die grüne LED-Anzeige blinkt entsprechend der angege-
benen Adresse (1...16). Wenn die Adresse nicht korrekt ist,
kann sie entsprechend Schritt 2 zurückgesetzt werden.
4.
Bestätigen Sie die Adresseinstellung, indem Sie auf die
grüne „Adaptation"-Taste drücken.
Wenn die Bestätigung nicht innerhalb von 60 Sekunden erfolgt, wird
der Vorgang zur Adressänderung beendet. Die bis dahin angefangenen
aber nicht bestätigten Adressen werden ignoriert. Die sich ergebende
BACnet MS/TP- und Modbus RTU-Adresse besteht aus der
eingestellten Grundadresse plus der kurzen Adresse (z. B.
100+7=107)
12
Swegon behält sich das Recht auf Konstruktionsänderungen vor. 20220711
Pulse, die der eingestellten
Adresse (1...16) entsprechen
Führen Sie ein Reset auf die
Werkseinstellungen durch
(Kommunikation)
Schalten Sie die Rotations-
winkelanpassung ein
Bestätigung der eingestellten
Adresse (1...16)
Schalten Sie die Adress-
position ein und aus
Drücken Sie zur Adresse-
instellung mehrmals
Führen Sie ein Reset auf die
Werkseinstellungen durch
(Kommunikation)
3

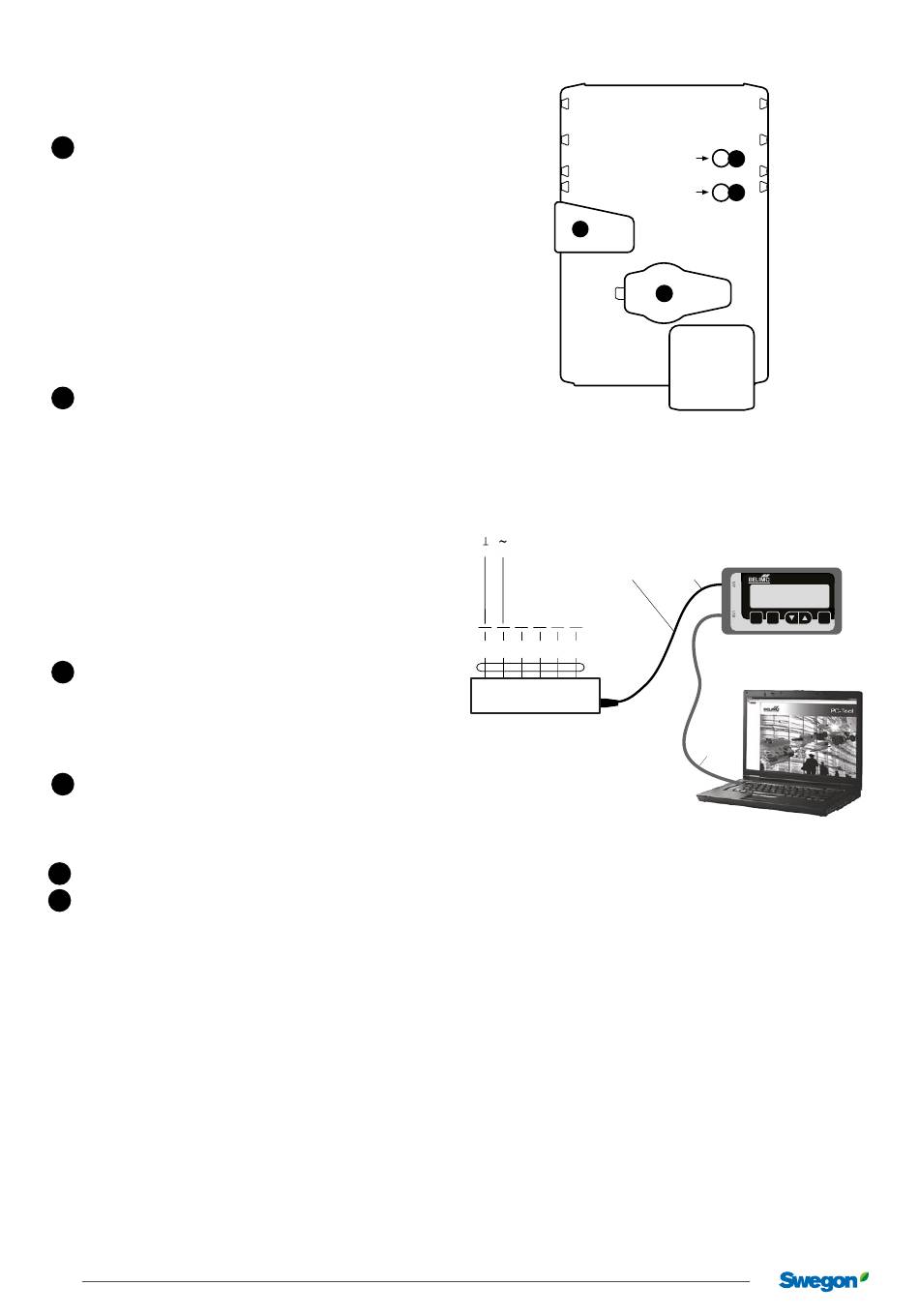

Tasten des Stellantriebs und sein Anschluss
AC 24 V
–
+
DC 24 V
ZK1-GEN
1 2
3 5
6 7
MFT
D –
D+
Anschluss der Versorgung an den Stellantrieb und Anschluss des
ZTH-EU Einregulierungswerkzeugs/Servicewerkzeugs.
ZTH EU / PC-Tool – Lokaler Serviceanschluss
Einstellung und Diagnostik von VAV-Compact können schnell und
einfach mit dem Belimo PC-Tool oder dem ZTH EU-Service-
werkzeug vorgenommen werden. Bei Verwendung des PC-
Werkzeugs funktioniert ZTH EU als Schnittstellenumwandler.
Modbus-Einstellungen
Für Modbus-Einstellungen, siehe REACT Parasol Zenith-
Modbus
Adaption
1
Power
Address
2
Status
4
ZTH EU
(or ZIP-USB-MP)
RJ12
ZTH EU
i
esc
OK
USB
