Power Repeater / Stromversorgung nach IEC 61158-2
Spannungsversorgung, Anschlüsse und Bedienelemente

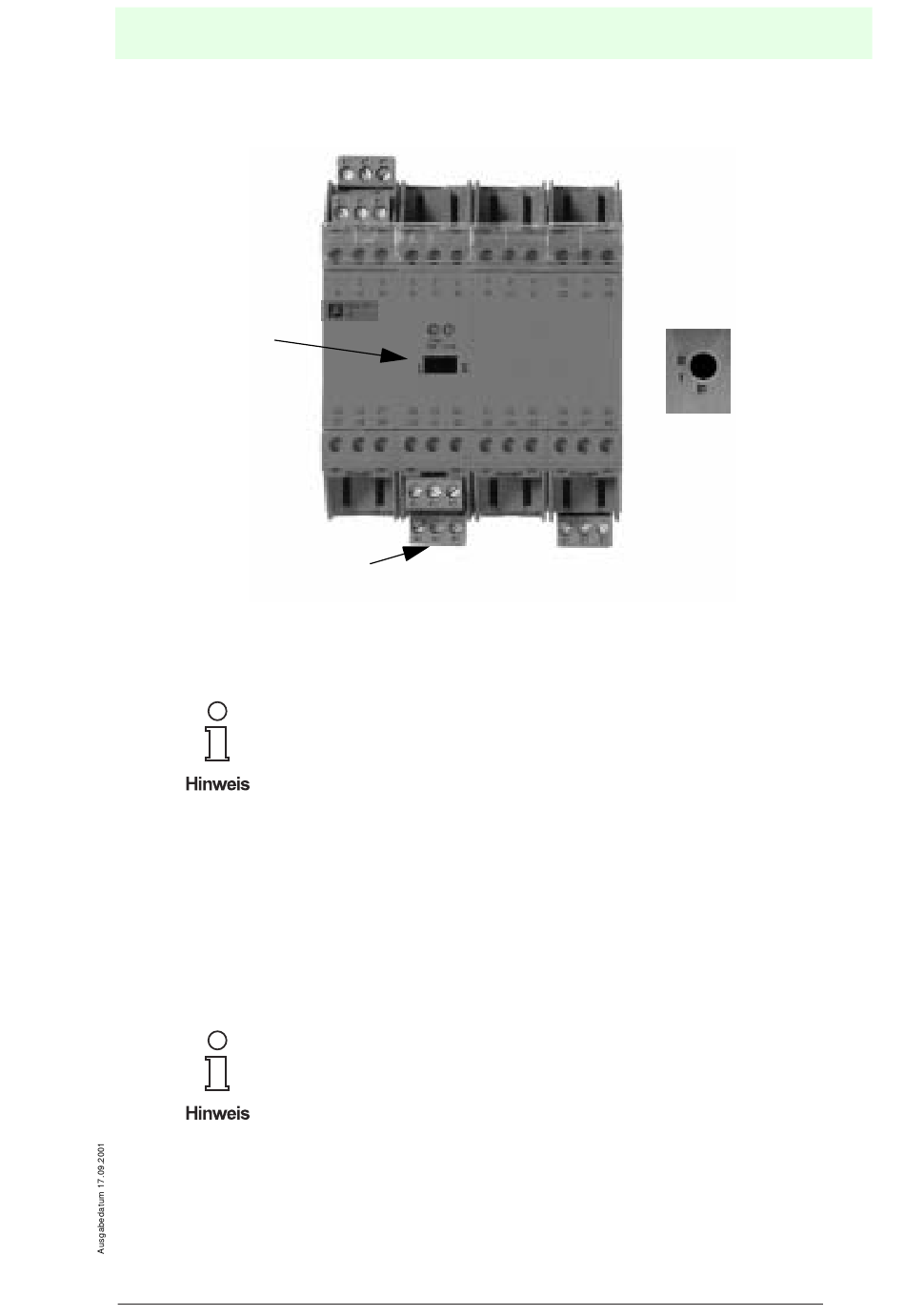

Das folgende Bild zeigt die Bedienelemente der Power Repeater ohne eigensichere
Schnittstelle
Schalter S2
I = gespeist
II = nicht gespeist
Schalter S1
Auch hier gilt, dass der Busabschlusswiderstand auf der Hostseite zuzuschalten ist,
wenn der Power Repeater das letzte Gerät im Bussegment darstellt.
Der Power Repeater besitzt auf der Feld-Seite einen fest integrierten,
nicht abschaltbaren Busabschlusswiderstand
Auch bei diesen Power Repeatern ist die Stellung des Schalters S2 zu beachten (sie-
he
Seite
26)
7.5.2 Bedienelemente Feldbus Stromversorgungen
Die Feldbusstromversorgungen besitzen keine Bedienelemente.
Die Stromversorgungen KLD2-STR-1.24.400.IEC und KLD2-STR-NI1.13.225.IEC
besitzen auf der Feldseite einen integrierten, nicht abschaltbaren Abschlusswider-
stand.
Wird eine Stromversorgung an einem Bussegment eingesetzt, muss
diese immer am Anfang oder am Ende eines Bussegments angeschlos-
sen werden.
