Power Repeater / Stromversorgung nach IEC 61158-2
Einführung in die Eigensicherheit für Feldbussysteme
4
Einführung in die Eigensicherheit für Feldbussysteme
Die Pepperl+Fuchs GmbH bietet u. a. Power Repeater mit einer eigensicheren
Schnittstelle an. Diese kommen zum Einsatz, wenn ein eigensicheres Bussegment
betrieben wird. Die Topologie eines solchen eigensicheren Bussegments zeigt die fol-
gende Abbildung:
Nicht eigen-
sicheres
Bussegment
Power Repeater

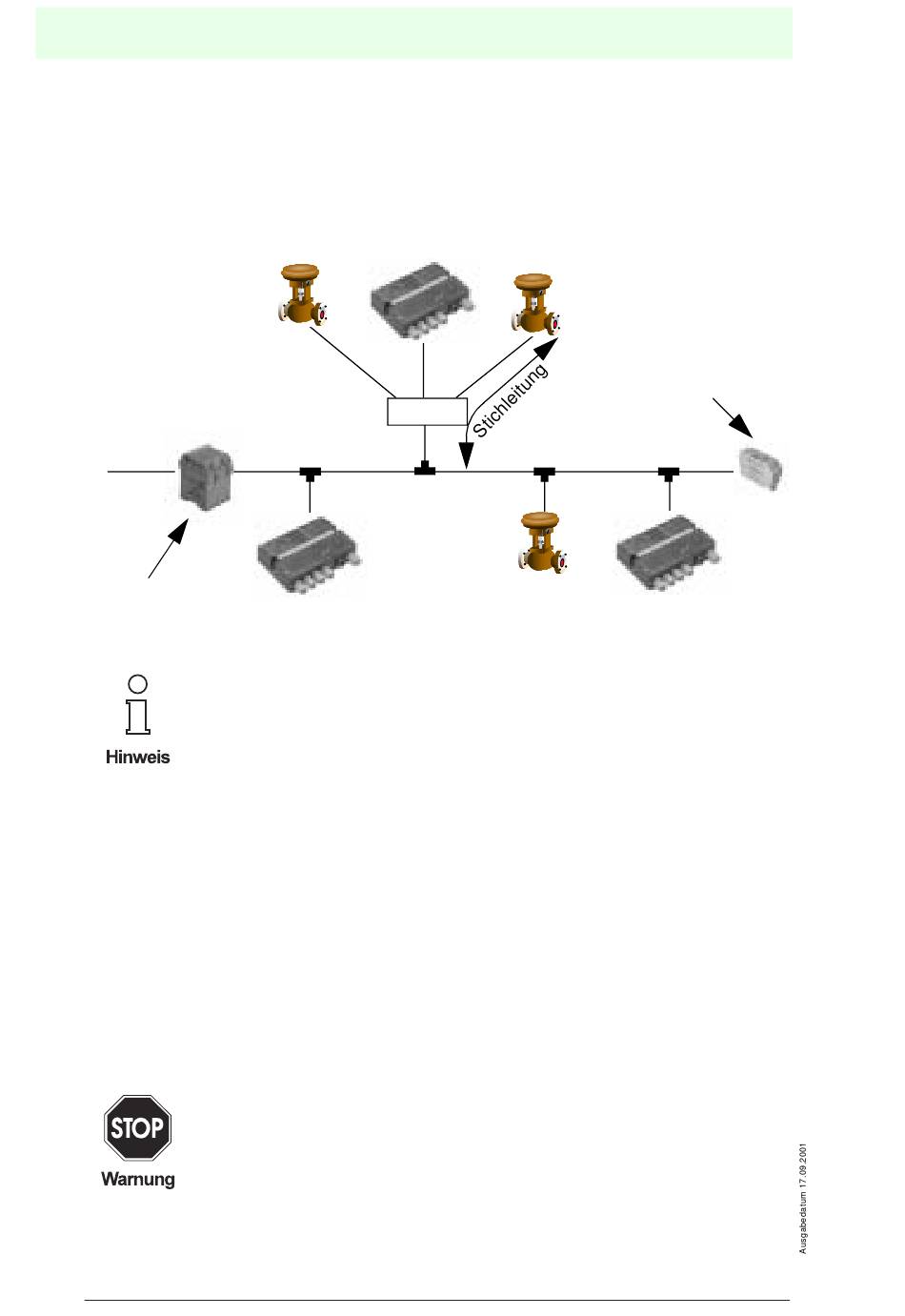

Bild 4.1:
Topologie eines eigensicheren Bussegments
Die Stichleitung bestimmt sich im obigen Beispiel für jeden Teilnehmer
aus der Entfernung zwischen dem T-Stück und dem Feldbusteilnehmer
oder, in dem Fall, dass ein Verteiler zwischengeschaltet ist, aus der
Entfernung zwischen T-Stück und Verteiler plus die Entfernung zwi-
schen Verteiler und Feldbusteilnehmer
Für das eigensichere Bussegment ist ein Nachweis der Eigensicherheit zu führen.
Um diesen Nachweis so einfach wie möglich zu gestalten wurden zwei unterschied-
liche Modelle entwickelt, das sog. FISCO Modell und das Entity-Modell der Fieldbus
Foundation. Beide unterscheiden sich u. a. hinsichtlich der Betrachtungsweise des
Kabels voneinander.
Während das FISCO Modell die Übertragungsleitung als verteilte Induktivität und Ka-
pazität betrachtet, legt das Entity-Modell bei dieser Betrachtung eine konzentrierte In-
duktivität und Kapazität zugrunde. Die Folge davon ist, dass bei dem Entity-Modell
geringere Energiemengen in den Ex-Bereich übertragen werden dürfen und damit die
Anzahl der an einem Power Repeater betreibbaren Feldbusteilnehmer geringer ist als
beim FISCO Modell.
Beachten Sie die nationalen Bestimmungen des Explosionsschutzes
durch Eigensicherheit. Hier wird festgelegt, welche der beiden Betrach-
tungsweisen anzuwenden sind.
Diese beiden Modelle sollen im Folgenden kurz erläutert werden.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
8
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-22 22 • Telefax (06 21) 7 76-27-22 22 • Internet http://www.pepperl-fuchs.com
Verteiler
eigensicheres
Bussegment
ext. Busabschluss-
widerstand
