Power Repeater / Stromversorgung nach IEC 61158-2
Spannungsversorgung, Anschlüsse und Bedienelemente
Pepperl+Fuchs bietet Einspeisebausteine mit unterschiedlichen Funktionalitäten
bzw. Anschlüssen. Die Einspeisebausteine KFD2-EB2 und KFD2-EB2.B sind für ei-
nen maximalen Bemessungsstrom von 4 A ausgelegt. Der Gesamtstrom, der einem
Einspeisebaustein entnommen wird, darf 4 A nicht überschreiten.
Wird ein zu hoher Strom gezogen spricht eine in die Einspeisebau-
steine integrierte Sicherung an und unterbricht die Energieversorgung
des gesamten Power Rail Segments. Das Ansprechen der Sicherung
wird über einen Relaisausgang an den Klemmen 7 und 10 des Einspei-
sebausteins signalisiert.
7.1
Redundante Spannungsversorgung
Die Einspeisebausteine KFD2-EB.D2A.B und KFD2-EB-R2A.B gestatten eine redun-
dante Versorgung. Der Unterschied zwischen den oben beschriebenen und diesen
Einspeisebausteinen ist, dass hier Entkopplungsdioden integriert sind, die einen
Energiefluss vom Power Rail über den Einspeisebaustein zum Netzteil verhindern.
Der Einspeisebaustein KFD2-EB.D2A.B ist für den Anschluss von 2 unabhängigen
Netzteilen ausgelegt, der Einspeisebaustein KFD2-EB.R2A.B kann nur mit einem
Netzteil verbunden werden. Die Anschlussmöglichkeiten bei redundanter Energiever-
sorgung zeigt das unten stehende Bild.
KFD2-EB.D2A.B
zum
zum
Netzteil 2
Netzteil 1

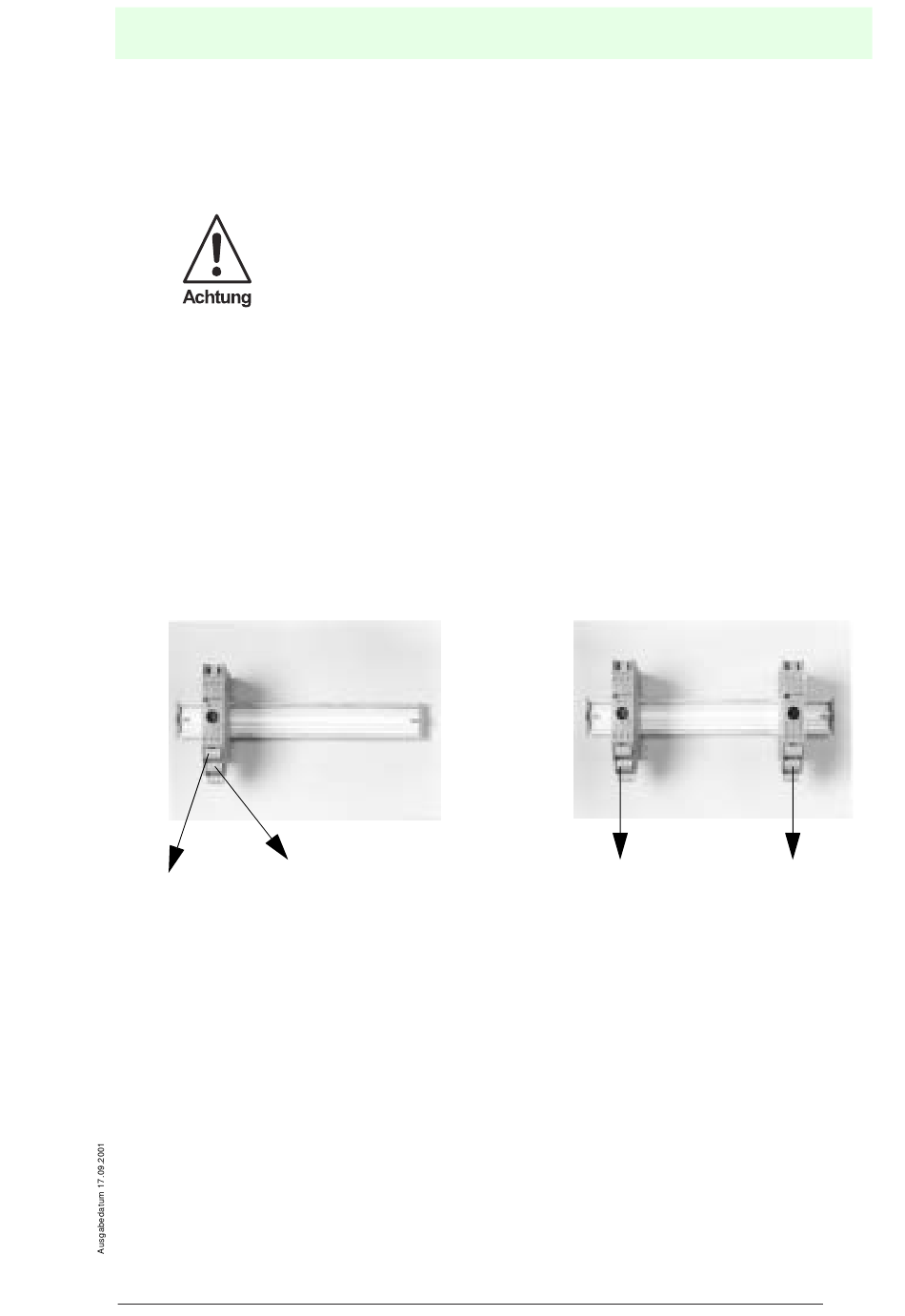

Bild 7.4:
Möglichkeiten redundanter Spannungsversorgungen
Die Einspeisebausteine KFD2-EB.D2A.B und KFD2-EB.R2A.B sind für einen maxi-
malen Versorgungsstrom von 2 A ausgelegt. Ist die Stromaufnahme der Anwendung
höher als 2 A muss segmentiert werden.
