Power Repeater / Stromversorgung nach IEC 61158-2
5
Allgemeines
5.1
Einsatzbereiche der Power Repeater
Power Repeater verbinden zwei gleiche H1 Bussegmente auf der physikalischen
Ebene miteinander. Da der PROFIBUS PA und der sog. H1-Bus des FOUNDATION
Fieldbus die gleiche Übertragungsphysik verwenden, können die Power Repeater
auch für beide Systeme eingesetzt werden.Sie kommen zum Einsatz um
• die Leitungslänge des Bussegments verlängern zu können
• an einem Bussegment mehr Teilnehmer anschließen zu können, als ein Segment-
koppler/eine Bridge speisen kann.
• von einem nicht eigensicheren Bussegment auf ein eigensicheres Bussegment
umzusetzen.

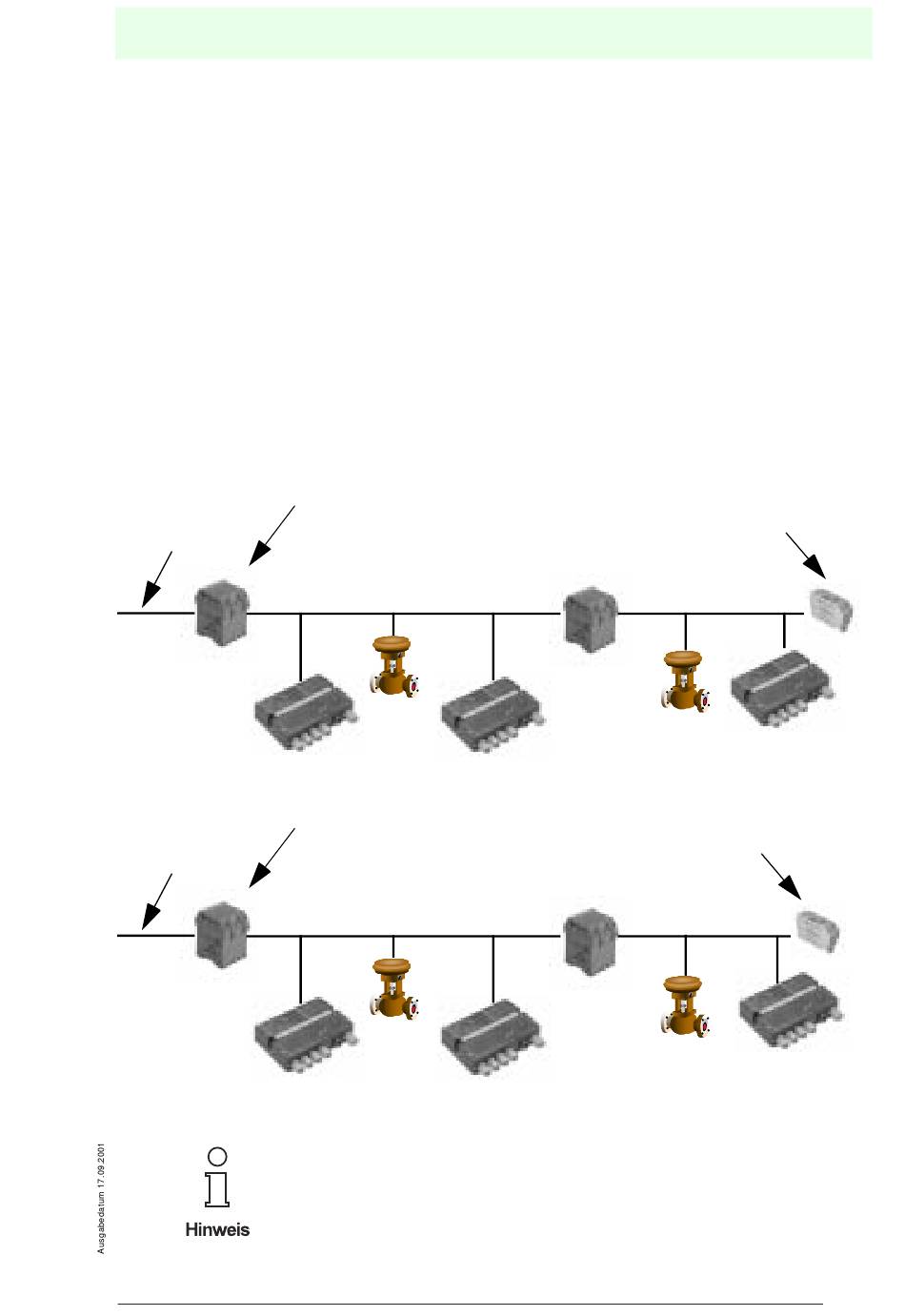

Das folgende Bild zeigt die Einsatzmöglichkeiten der Power Repeater sowohl für den
PROFIBUS PA als auch für den FOUNDATION Fieldbus.:
Segmentkoppler
PROFIBUS DP
PROFIBUS PA nicht eigensicher
Bild 5.1:
Power Repeater an einem PROFIBUS PA Segment
Bridge
H2-Bus
FOUNDATION Fieldbus H1-Bus
Bild 5.2:
Power Repeater an einem FOUNDATION Fieldbus H1 Segment
Beachten Sie die Definition der Stichleitungslänge auf
