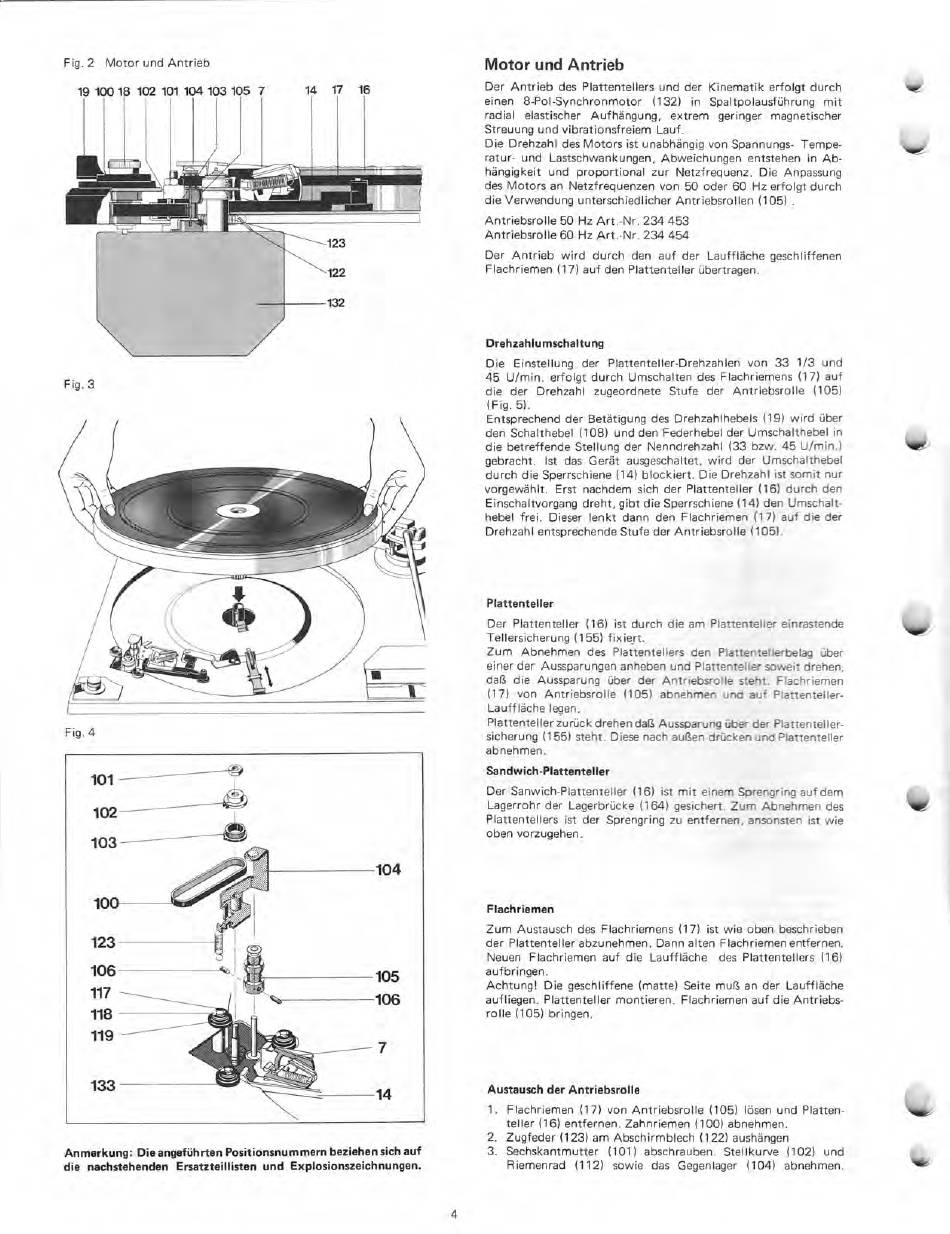

Fig. 2 Motor und Antrieb
19 100 13 102 101 104 103 105 7
mem
etel
zeel
Ntm
ifirum
_
isezsg - ar m-1 r
1-1
14 17 16
Fig. 3
Fig. 4
Anmerkung: Die angeführten Positionsnummern beziehen sich auf
die nachstehenden Ersatzteillisten und Explosionszeichnungen.
Motor und Antrieb
Der Antrieb des Plattentellers und der Kinematik erfolgt durch
einen 8-Pol-Synchronmotor (132) in Spaltpolausführung mit
radial elastischer Aufhängung, extrem geringer magnetischer
Streuung und vibrationsfreiem Lauf.
Die Drehzahl des Motors ist unabhängig von Spannungs- Tempe-
ratur- und Lastschwankungen, Abweichungen entstehen in Ab-
hängigkeit und proportional zur Netzfrequenz. Die Anpassung
des Motors an Netzfrequenzen von 50 oder 60 Hz erfolgt durch
die Verwendung unterschiedlicher Antriebsrollen (105) .
Antriebsrolle 50 Hz Art.-Nr. 234 453
Antriebsrolle 60 Hz Art.-Nr. 234 454
Der Antrieb wird durch den auf der Lauffläche geschliffenen
Flachriemen (17) auf den Plattenteller übertragen.
Drehzahlumschaltung
Die Einstellung der Plattenteller-Drehzahlen von 33 1/3 und
45 U/min. erfolgt durch Umschalten des Flachriemens (17) auf
die der Drehzahl zugeordnete Stufe der Antriebsrolle (105)
(Fig. 5).
Entsprechend der Betätigung des Drehzahlhebels (19) wird über
den Schalthebel (108) und den Federhebel der Umschalthebel in
die betreffende Stellung der Nenndrehzahl (33 bzw. 45 U/min.)
gebracht. Ist das Gerät ausgeschaltet, wird der Umschalthebel
durch die Sperrschiene (14) blockiert. Die Drehzahl ist somit nur
vorgewählt. Erst nachdem sich der Plattenteller (16) durch den
Einschaltvorgang dreht, gibt die Sperrschiene (14) den Umschalt-
hebel frei. Dieser lenkt dann den Flachriemen (17) auf die der
Drehzahl entsprechende Stufe der Antriebsrolle (105).
Plattenteller
Der Plattenteller (16) ist durch die am Plattenteller einrastende
Tellersicherung (155) fixiert.
Zum Abnehmen des Plattentellers den Plattentellerbelag über
einer der Aussparungen anheben und Plattenteller soweit drehen,
daß die Aussparung über der Antriebsrolle steht. Flachriemen
(17) von Antriebsrolle (105) abnehmen und auf Plattenteller-
Lauffläche legen.
Plattenteller zurück drehen daß Aussparung über der Plattenteller-
sicherung (155) steht. Diese nach außen drücken und Plattenteller
abnehmen.
Sandwich-Plattenteller
Der Sanwich-Plattenteller (16) ist mit einem Sprengring auf dem
Lagerrohr der Lagerbrücke (164) gesichert. Zum Abnehmen des
Plattentellers ist der Sprengring zu entfernen, ansonsten ist wie
oben vorzugehen.
Flachriemen
Zum Austausch des Flachriemens (17) ist wie oben beschrieben
der Plattenteller abzunehmen. Dann alten Flachriemen entfernen.
Neuen Flachriemen auf die Lauffläche des Plattentellers (16)
aufbringen.
Achtung! Die geschliffene (matte) Seite muß an der Lauffläche
aufliegen. Plattenteller montieren. Flachriemen auf die Antriebs-
rolle (105) bringen.
Austausch der Antriebsrolle
1. Flachriemen (17) von Antriebsrolle (105) lösen und Platten-
teller (16) entfernen. Zahnriemen (100) abnehmen.
2. Zugfeder (123) am Abschirmblech (122) aushängen
3. Sechskantmutter (101) abschrauben. Stellkurve (102) und
Riemenrad (112) sowie das Gegenlager (104) abnehmen.
4
