Justagepunkte: Tonarmaufsetzpunkt; Abstellpunkt; Abwurfwippe; Tonarmabhebehöhe - Dual 1237 Serviceanleitung

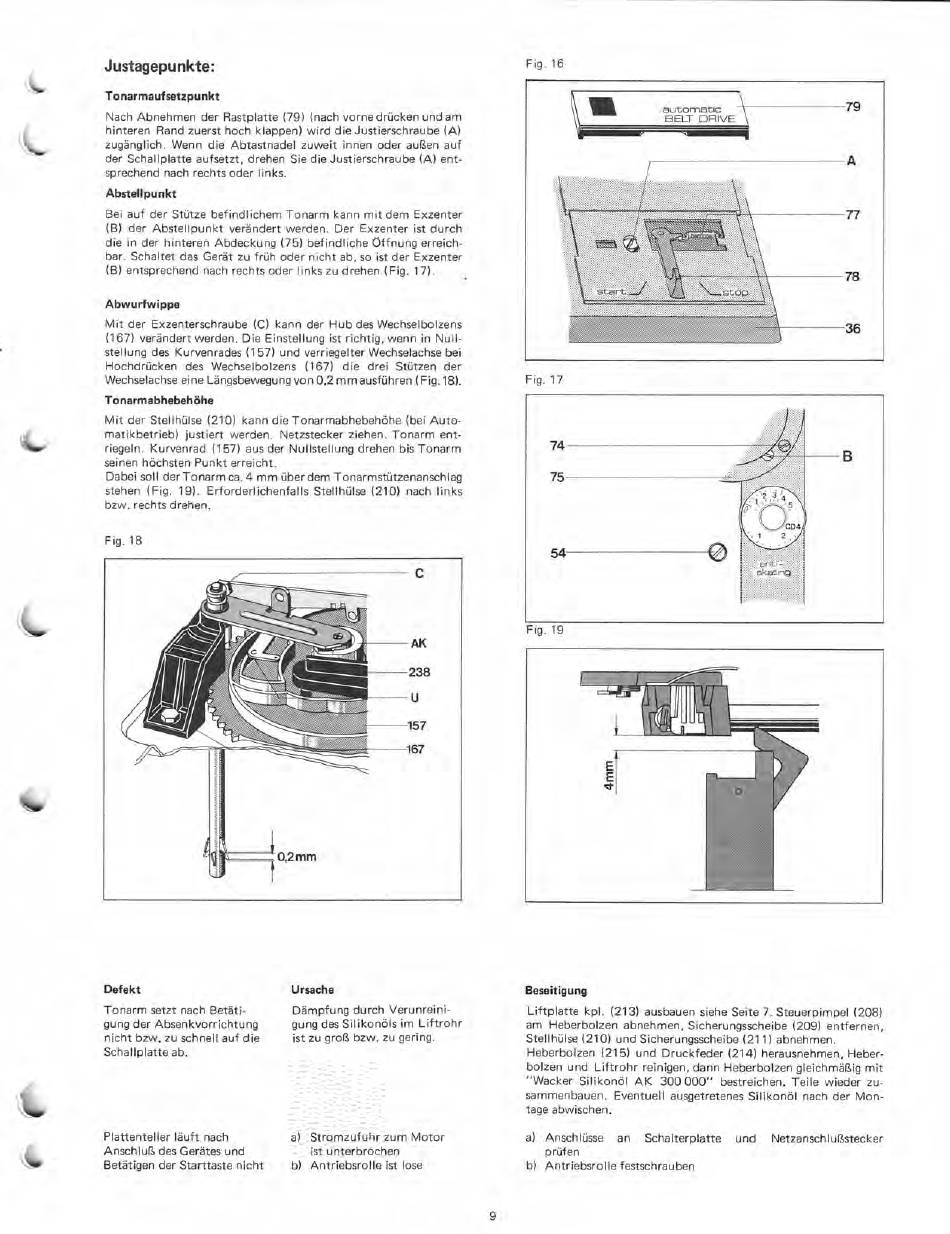

Fig. 16 Justagepunkte:
Tonarmaufsetzpunkt
Nach Abnehmen der Rastplatte (79) (nach vorne drücken und am
hinteren Rand zuerst hoch klappen) wird die Justierschraube (A)
zugänglich. Wenn die Abtastnadel zuweit innen oder außen auf
der Schallplatte aufsetzt, drehen Sie die Justierschraube (A) ent-
sprechend nach rechts oder links.
Abstellpunkt
Bei auf der Stütze befindlichem Tonarm kann mit dem Exzenter
(B) der Abstellpunkt verändert werden. Der Exzenter ist durch
die in der hinteren Abdeckung (75) befindliche Öffnung erreich-
bar. Schaltet das Gerät zu früh oder nicht ab, so ist der Exzenter
(B) entsprechend nach rechts oder links zu drehen (Fig. 17).
Abwurfwippe
Mit der Exzenterschraube (C) kann der Hub des Wechselbolzens
(167) verändert werden. Die Einstellung ist richtig, wenn in Null-
stellung des Kurvenrades (157) und verriegelter Wechselachse bei
Hochdrücken des Wechselbolzens (167) die drei Stützen der
Wechselachse eine Längsbewegung von 0,2 mm ausführen ( F ig. 18).
Tonarmabhebehöhe
Mit der Stellhülse (210) kann die Tonarmabhebehöhe (bei Auto-
matikbetrieb) justiert werden. Netzstecker ziehen. Tonarm ent-
riegeln. Kurvenrad (157) aus der Nullstellung drehen bis Tonarm
seinen höchsten Punkt erreicht.
Dabei soll der Tonarm ca. 4 mm über dem Tonarmstützenanschlag
stehen (Fig. 19). Erforderlichenfalls Stellhülse (210) nach links
bzw. rechts drehen.
Fig. 18
Defekt
Tonarm setzt nach Betäti-
gung der Absenkvorrichtung
nicht bzw. zu schnell auf die
Schallplatte ab.
Plattenteller läuft nach
Anschluß des Gerätes und
Betätigen der Starttaste nicht
Ursache
Dämpfung durch Verunreini-
gung des Silikonöls im Liftrohr
ist zu groß bzw. zu gering.
a) Stromzufuhr zum Motor
ist unterbrochen
b) Antriebsrolle ist lose
Fig. 17
Fig. 19
Beseitigung
Liftplatte kpl. (213) ausbauen siehe Seite 7. Steuerpimpel (208)
am Heberbolzen abnehmen, Sicherungsscheibe (209) entfernen,
Stellhülse (210) und Sicherungsscheibe (211) abnehmen.
Heberbolzen (215) und Druckfeder (214) herausnehmen, Heber-
bolzen und Liftrohr reinigen, dann Heberbolzen gleichmäßig mit
"Wacker Silikonöl AK 300 000" bestreichen. Teile wieder zu-
sammenbauen. Eventuell ausgetretenes Silikonöl nach der Mon-
tage abwischen.
a) Anschlüsse an Schalterplatte
und Netzanschlußstecker
prüfen
b) Antriebsrolle festschrauben
9
