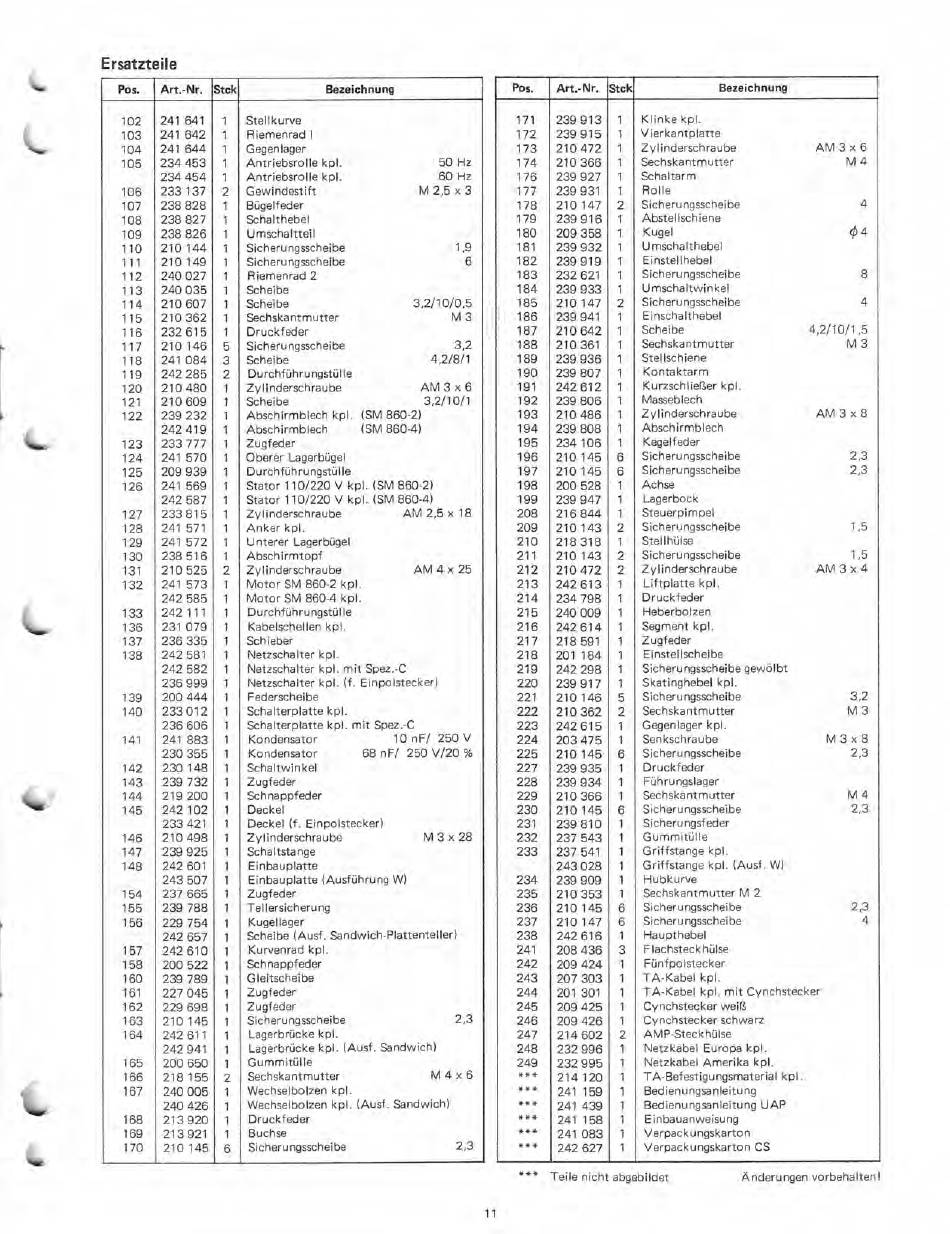

Dual 1237 Serviceanleitung Seite 11

Ersatzteile
Pos. Art.-Nr. Stck Bezeichnung
102
241 641 1 Stellkurve
103 241 642
1 Riemenrad I
104
241 644 1 Gegenlager
105
234 453 1 Antriebsrolle kpl.
50 Hz
234 454 1 Antriebsrolle kpl. 60 Hz
106 233 137 2 Gewindestift
M 2,5 x 3
107
238 828 1
Bügelfeder
108
238 827 1 Schalthebel
109
238 826 1 Umschaltteil
110
210 144
1
Sicherungsscheibe
1,9
111
210 149 1 Sicherungsscheibe 6
112
240 027 1 Riemenrad 2
113
240 035 1 Scheibe
114
210 607 1
Scheibe 3,2/10/0,5
115
210 362 1
Sechskantmutter M 3
116
232 615 1 Druckfeder
117
210 146 5 Sicherungsscheibe
3,2
118
241 084 3 Scheibe 4,2/8/1
119
242 285 2 Durchführungstülle
120
210 480 1
Zylinderschraube AM 3 x 6
121 210 609 1
Scheibe 3,2/10/1
122 239 232 1
Abschirmblech kpl. (SM 860-2)
242 419 1
Abschirmblech (SM 860-4)
123 233 777 1
Zugfeder
124 241 570 1
Oberer Lagerbügel
125 209 939 1
Durchführungstülle
126 241 569 1
Stator 110/220V kpl. (SM 860-2)
242 587 1
Stator 110/220V kpl. (SM 860-4)
127 233 815 1 Zylinderschraube
AM 2,5 x 18
128 241 571 1 Anker kpl.
129 241 572 1
Unterer Lagerbügel
130
238 516 1
Abschirmtopf
131 210 525 2 Zylinderschraube
AM 4 x 25
132
241 573 1 Motor SM 860-2 kpl.
242 585
1
Motor SM 860-4 kpl.
.
133
242 111 1 Durchführungstülle
136 231 079 1
Kabelschellen kpl.
137 236 335 1
Schieber
138 242 581 1
Netzschalter kpl.
242 582 1
Netzschalter kpl. mit Spez.-C
236 999 1
Netzschalter kpl. (f. Einpolstecker)
139 200 444 1 Federscheibe
140 233 012 1 Schalterplatte kpl.
236 606 1
Schalterplatte kpl. mit Spez.-C
141 241 883 1
Kondensator
10 nF/ 250 V
230 355 1 Kondensator 68 nF/ 250 V/20 %
142 230 148
1 Schaltwinkel
143 239 732 1
Zugfeder
144 219 200 1
Schnappfeder
145 242 102 1
Deckel
233 421 1 Deckel (f. Einpolstecker)
146
210 498 1 Zylinderschraube M 3 x 28
147 239 925
1 Schaltstange
148 242 601 1
Einbauplatte
243 507 1
Einbauplatte (Ausführung W)
154 237 665 1
Zugfeder
155 239 788 1 Tellersicherung
156
229 754
1
Kugellager
242 657 1
Scheibe (Ausf. Sandwich-Plattenteller)
157
242 610
1
Kurvenrad kpl.
158 200 522 1
Schnappfeder
160
239 789
1
Gleitscheibe
161 227 045 1
Zugfeder
162
229 698
1
Zugfeder
163
210 145
1
Sicherungsscheibe
2,3
164 242 611 1
Lagerbrücke kpl.
242 941 1
Lagerbrücke kpl. (Ausf. Sandwich)
165
200 650
1
Gummitülle
166 218 155 2
Sechskantmutter
M 4 x 6
167 240 005 1
Wechselbolzen kpl.
240 426 1
Wechselbolzen kpl. (Ausf. Sandwich)
168 213 920 1
Druckfeder
169 213 921 1
Buchse
170 210 145 6
Sicherungsscheibe
2,3
Pos. Art.-Nr. Std( Bezeichnung
171 239 913 1 Klinke kpl.
172 239 915 1 Vierkantplatte
173 210 472
1 Zylinderschraube AM 3 x 6
174 210 366 1
Sechskantmutter M 4
176 239 927 1
Schaltarm
177
239 931 1 Rolle
178
210 147 2
Sicherungsscheibe 4
179
239 916
1
Abstellschiene
180
209 358
1
Kugel 04
181 239 932 1 Umschalthebel
182
239 919 1
Einstellhebel
183
232 621
1
Sicherungsscheibe
8
184
239 933
1
Umschaltwinkel
185 210 147 2
Sicherungsscheibe 4
186 239 941 1
Einschalthebel
187 210 642 1
Scheibe
4,2/10/1,5
188 210 361 1
Sechskantmutter M 3
189 239 936
1 Stellschiene
190 239 807 1
Kontaktarm
191 242 612 1
Kurzschließer kpl.
192 239 806 1
Masseblech
193 210 486
1
Zylinderschraube AM 3 x 8
194 239 808 1
Abschirmblech
195 234 106 1
Kegelfeder
196 210 145 6
Sicherungsscheibe 2,3
197 210 145 6
Sicherungsscheibe 2,3
198
200 528
1 Achse
199
239 947 1
Lagerbock
208 216 844
1 Steuerpimpel
209 210 143 2
Sicherungsscheibe 1,5
210
218 318
1 Stellhülse
211 210 143 2
Sicherungsscheibe
1,5
212 210 472 2
Zylinderschraube
AM 3 x 4
213 242 613 1
Liftplatte kpl.
214
234 798
1 Druckfeder
215
240 009 1
Heberbolzen
216 242 614 1
Segment kpl.
217 218 591
1 Zugfeder
218 201 184 1
Einstellscheibe
219 242 298 1
Sicherungsscheibe gewölbt
220 239 917 1
Skatinghebel kpl.
221
210 146
5
Sicherungsscheibe 3,2
222
210 362
2 Sechskantmutter
M 3
223 242 615
1 Gegenlager kpl.
224 203 475 1
Senkschraube
M 3 x 8
225
210 145 6
Sicherungsscheibe
2,3
227
239 935 1
Druckfeder
228 239 934 1
Führungslager
229 210 366 1
Sechskantmutter
M 4
230
210 145 6
Sicherungsscheibe 2,3
231
239 810
1
Sicherungsfeder
232 237 543 1
Gummitülle
233
237 541
1
Griffstange kpl.
243 028 1
Griffstange kpl. (Ausf. W)
234 239 909
1 Hubkurve
235 210 353 1
Sechskantmutter M 2
236 210 145 6
Sicherungsscheibe 2,3
237 210 147 6
Sicherungsscheibe 4
238
242 616 1
Haupthebel
241
208 436
3
Flachsteckhülse
242 209 424 1
Fünf polstecker
243 207 303 1
TA-Kabel kpl.
244 201 301 1
TA-Kabel kpl. mit Cynchstecker
245 209 425 1
Cynchstecker weiß
246 209 426 1
Cynchstecker schwarz
247 214 602 2
AMP-Steckhülse
248 232 996 1
Netzkabel Europa kpl.
249
232 995
1
Netzkabel Amerika kpl.
*** 214 120 1
TA -Befestigungsmaterial kpl.
'
241 159 1
Bedienungsanleitung
*** 241 439 1
Bedienungsanleitung UAP
'
241 158 1
Einbauanweisung
***
241 083 1
Verpackungskarton
***
242 627 1
Verpackungskarton CS
11
Teile nicht abgebildet Änderungen vorbehalten.
