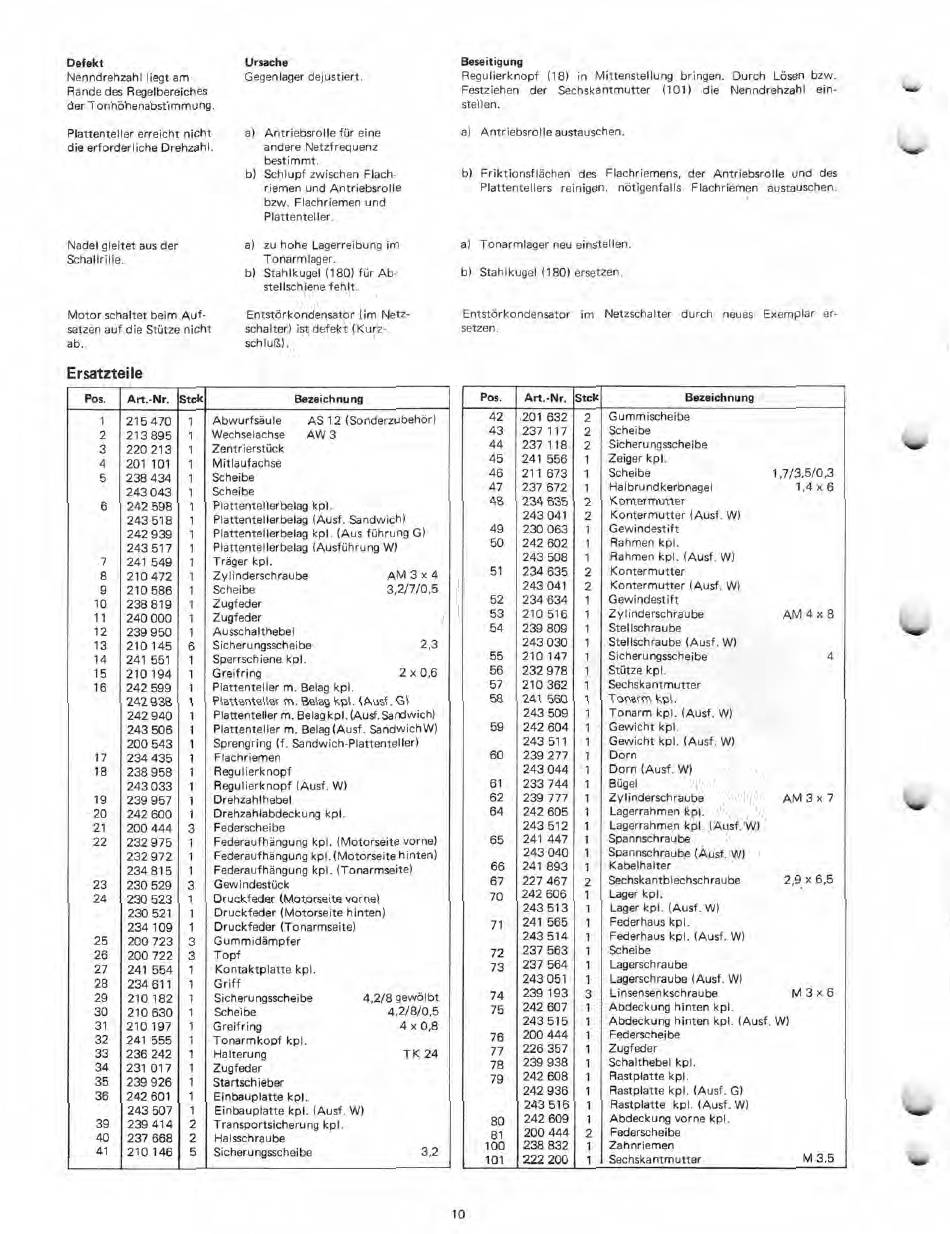

Nenndrehzahl Liegt Am Rande Des Regelbereiches Der Tonhöhenabstimmung; Plattenteller Erreicht Nicht Die Erforderliche Drehzahl; Nadel Gleitet Aus Der Schallrille - Dual 1237 Serviceanleitung

Defekt
Nenndrehzahl liegt am
Rande des Regelbereiches
der Tonhöhenabstimmung.
Plattenteller erreicht nicht
die erforderliche Drehzahl.
Nadel gleitet aus der
Schallrille.
Motor schaltet beim Auf-
setzen auf die Stütze nicht
ab.
Ersatzteile
Ursache
Gegenlager dejustiert.
a) Antriebsrolle für eine
andere Netzfrequenz
bestimmt.
b) Schlupf zwischen Flach-
riemen und Antriebsrolle
bzw. Flachriemen und
Plattenteller.
a) zu hohe Lagerreibung im
Tonarm lager.
b) Stahlkugel (180) für Ab-
stellschiene fehlt.
Entstörkondensator (im Netz-
schalter) ist defekt (Kurz-
schluß).
Pos. Art.-Nr. Stck Bezeichnung
1 215 470
Abwurfsäule AS 12 (Sonderzubehör)
2 213 895
Wechselachse AW 3
3 220 213
Zentrierstück
4 201 101
Mitlaufachse
5 238 434 Scheibe
243 043 Scheibe
6
242 598 Plattentellerbelag kpl.
243 518
Plattentellerbelag (Ausf. Sandwich)
242 939
Plattentellerbelag kpl. (Aus führung G)
243 517
Plattentellerbelag (Ausführung W)
7 241 549 Träger kpl.
8 210 472 Zylinderschraube
AM 3 x 4
9 210 586 Scheibe 3,2/7/0,5
10 238 819 Zugfeder
11 240 000
Zugfeder
12 239 950
Ausschalthebel
13 210 145
Sicherungsscheibe 2,3
14 241 551
Sperrschiene kpl.
15 210 194
Greifring 2 x 0,6
16 242 599
Plattenteller m. Belag kpl.
242 938
Plattenteller m. Belag kpl. (Ausf. G)
242 940
Plattenteller m. Belag kpl. (Ausf. Sandwich)
243 506
Plattenteller m. Belag (Ausf. SandwichW)
200 543
Sprengring (f. Sandwich-Plattenteller)
17 234 435
Flachriemen
18 238 958
Regulierknopf
243 033 Regulierknopf (Ausf. W)
19 239 957 Drehzahlhebel
20 242 600 Drehzahlabdeckung kpl.
21 200 444 Federscheibe
22
232 975
Federaufhängung kpl. (Motorseite vorne)
232 972 Federaufhängung kpl.(Motorseite hinten)
234 815
Federaufhängung kpl. (Tonarmseite)
23 230 529 Gewindestück
24 230 523
Druckfeder (Motorseite vorne)
230 521
Druckfeder (Motorseite hinten)
234 109 Druckfeder (Tonarmseite)
25 200 723 Gummidämpfer
26
200 722
Topf
27 241 554 Kontaktplatte kpl.
28 234 611 Griff
29 210 182 Sicherungsscheibe
4,2/8 gewölbt
30
210 630 Scheibe 4,2/8/0,5
31 210 197
Greifring
4 x 0,8
32
241 555 Tonarmkopf kpl.
33 236 242 Halterung TK 24
34 231 017 Zugfeder
35 239 926 Startschieber
36 242 601
Einbauplatte kpl.
243 507
Einbauplatte kpl. (Ausf. W)
39 239 414 Transportsicherung kpl.
40 237 668 Halsschraube
41
210 146 Sicherungsscheibe 3,2
Beseitigung
Regulierknopf (18) in Mittenstellung bringen. Durch Lösen bzw.
Festziehen der Sechskantmutter (101) die Nenndrehzahl ein-
stellen.
al Antriebsrolle austauschen.
b) Friktionsflächen des Flachriemens, der Antriebsrolle und des
Plattentellers reinigen, nötigenfalls Flachriemen austauschen.
a) Tonarmlager neu einstellen.
b) Stahlkugel (180) ersetzen.
Entstörkondensator im Netzschalter durch neues Exemplar er-
setzen.
Pos. Art.-Nr. Stck Bezeichnung
42 .201 632 2 Gummischeibe
43 237 117 2 Scheibe
44 237 118 2 Sicherungsscheibe
45 241 556 1 Zeiger kpl.
46 211 673 1 Scheibe
1,7/3,5/0,3
47 237 672 1 Halbrundkerbnagel 1,4 x 6
48 234 635
2
Kontermutter
243 041 2 Kontermutter (Ausf. W)
49 230 063 1 Gewindestift
50 242 602 1 Rahmen kpl.
243 508 1
Rahmen kpl. (Ausf. W)
51 234 635 2 Kontermutter
243 041 2 Kontermutter (Ausf. W)
52 234 634 1 Gewindestift
53 210 516 1 Zylinderschraube AM 4 x 8
54 239 809 1 Stellschraube
243 030
1
Stellschraube (Ausf. W)
55 210 147 1
Sicherungsscheibe 4
56 232 978 1 Stütze kpl.
57 210 362 1 Sechskantmutter
58 241 560 1 Tonarm kpl.
243 509 1 Tonarm kpl. (Ausf. W)
59 242 604 1 Gewicht kpl.
243 511 1 Gewicht kpl. (Ausf. W)
60 239 277 1 Dorn
243 044 1 Dorn (Ausf. W)
61 233 744 1
Bügel
62 239 777 1 Zylinderschraube AM 3 x 7
64 242 605 1 Lagerrahmen kpl.
243 512 1 Lagerrahmen kpl. (Ausf. WI
65
241 447 1 Spannschraube
243 040
1
Spannschraube (Ausf. W)
66 241 893 1
Kabelhalter
67 227 467 2
Sechskantblechschraube
2,9 x 6,5
70 242 606 1 Lager kpl.
243 513 1 Lager kpl. (Ausf. W)
71 241 565 1 Federhaus kpl.
243 514 1 Federhaus kpl. (Ausf. W)
72 237 563 1
Scheibe
73 237 564 1 Lagerschraube
243 051
1 Lagerschraube (Ausf. W)
74 239 193 3 Linsensenkschraube M 3 x 6
75 242 607 1 Abdeckung hinten kpl.
243 515 1 Abdeckung hinten kpl. (Ausf. W)
78 200 444 1 Federscheibe
77 226 357 1 Zugfeder
78 239 938 1 Schalthebel kpl.
79 242 608 1 Rastplatte kpl.
242 936
1
Rastplatte kpl. (Ausf. G)
243 516 1 Rastplatte kpl. (Ausf. W)
80
242 609 1 Abdeckung vorne kpl.
81 200 444 2 Federscheibe
100
238 832
1
Zahnriemen
101 299 200 1 Sechskantmutter
M 3,5
10
