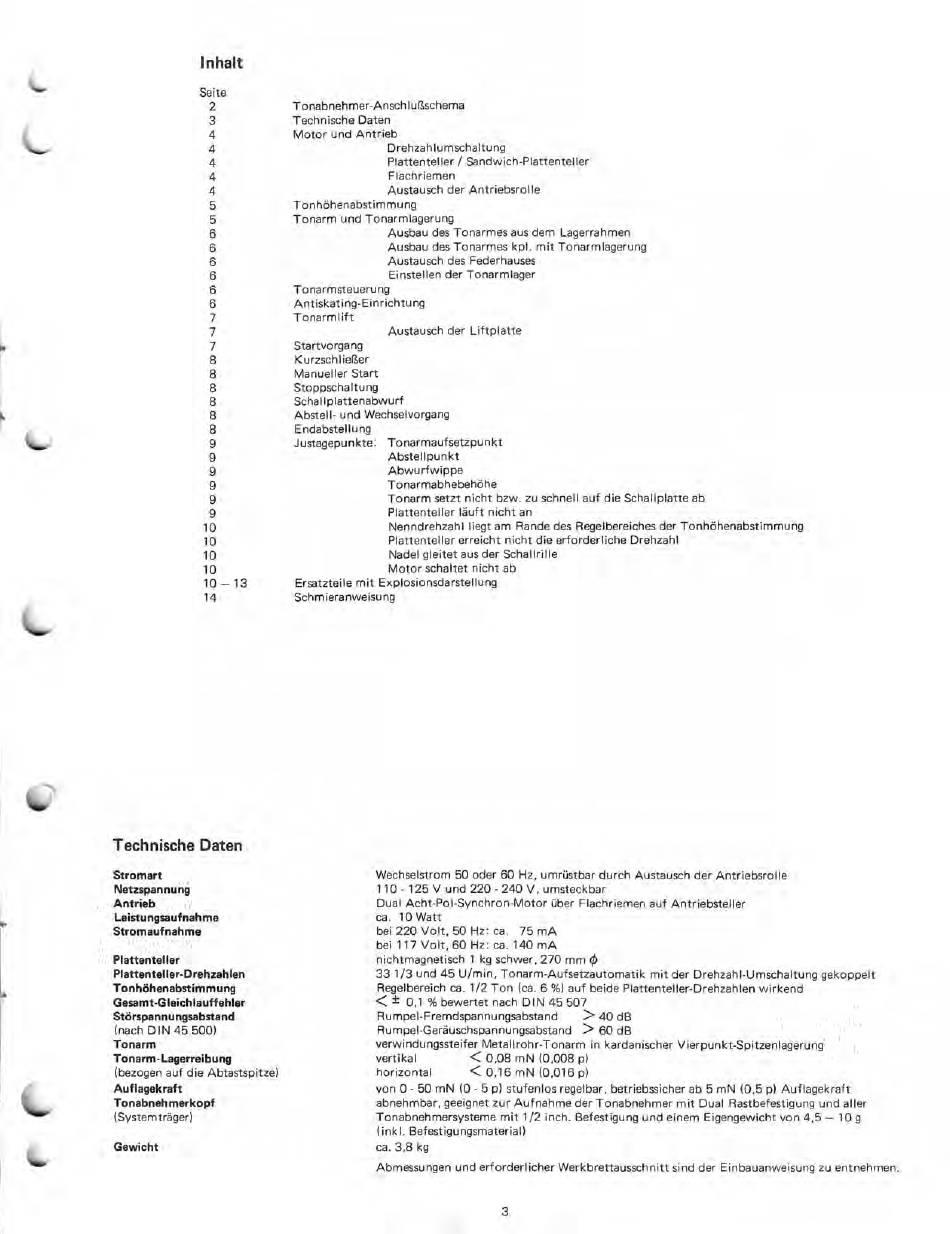

Inhalt
Seite
2
3
4
4
4
4
4
5
5
6
6
6
6
6
6
7
7
7
8
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10 - 13
14
Technische Daten
Stromart
Netzspannung
Antrieb
Leistungsaufnahme
Stromaufnahme
Plattenteller
Plattenteller-Drehzahlen
Tonhöhenabstimmung
Gesamt-Gleichlauffehler
Störspannungsabstand
(nach DIN 45 500)
Tonarm
Tonarm-Lagerreibung
(bezogen auf die Abtastspitze)
Auflagekraft
Tonabnehmerkopf
(Systemträger)
Gewicht
Tonabnehmer-Anschlußschema
Technische Daten
Motor und Antrieb
Drehzahlumschaltung
Plattenteller / Sandwich-Plattenteller
Flachriemen
Austausch der Antriebsrolle
Tonhöhenabstimmung
Tonarm und Tonarmlagerung
Ausbau des Tonarmes aus dem Lagerrahmen
Ausbau des Tonarmes kpl. mit Tonarmlagerung
Austausch des Federhauses
Einstellen der Tonarmlager
Tonarmsteuerung
Antiskating-Einrichtung
Tonarm I ift
Austausch der Liftplatte
Startvorgang
Kurzschließer
Manueller Start
Stoppschaltung
Schallplattenabwurf
Abstell- und Wechselvorgang
Endabstellung
Justagepunkte: Tonarmaufsetzpunkt
Abstellpunkt
Abwurfwippe
Tonarmabhebehöhe
Tonarm setzt nicht bzw. zu schnell auf die Schallplatte ab
Plattenteller läuft nicht an
Nenndrehzahl liegt am Rande des Regelbereiches der Tonhöhenabstimmung
Plattenteller erreicht nicht die erforderliche Drehzahl
Nadel gleitet aus der Schallrille
Motor schaltet nicht ab
Ersatzteile mit Explosionsdarstellung
Schmieranweisung
Wechselstrom 50 oder 60 Hz, umrüstbar durch Austausch der Antriebsrolle
110- 125V und 220 - 240 V, umsteckbar
Dual Acht-Pol-Synchron-Motor über Flachriemen auf Antriebsteller
ca. 10 Watt
bei 220 Volt, 50 Hz: ca. 75 mA
bei 117 Volt, 60 Hz: ca. 140 mA
nichtmagnetisch 1 kg schwer, 270 mm
33 1/3 und 45 U/min, Tonarm-Aufsetzautomatik mit der Drehzahl-Umschaltung gekoppelt
Regelbereich ca. 1/2 Ton (ca. 6 %) auf beide Plattenteller-Drehzahlen wirkend
< ± 0,1 % bewertet nach DIN 45 507
Rumpel-Fremdspannungsabstand > 40 dB
Rumpel-Geräuschspannungsabstand > 60 dB
verwindungssteifer Metallrohr-Tonarm in kardanischer Vierpunkt-Spitzenlagerung
vertikal
< 0,08 mN (0,008 p)
horizontal < 0,16 mN (0,016 p)
von 0- 50 mN (0 - 5 p) stufenlos regelbar, betriebssicher ab 5 mN (0,5 p) Auflagekraft
abnehmbar, geeignet zur Aufnahme der Tonabnehmer mit Dual Rastbefestigung und aller
Tonabnehmersysteme mit 1/2 inch. Befestigung und einem Eigengewicht von 4,5- 10 g
(inkl. Befestigungsmaterial)
ca. 3,8 kg
Abmessungen und erforderlicher Werkbrettausschnitt sind der Einbauanweisung zu entnehmen.
3
