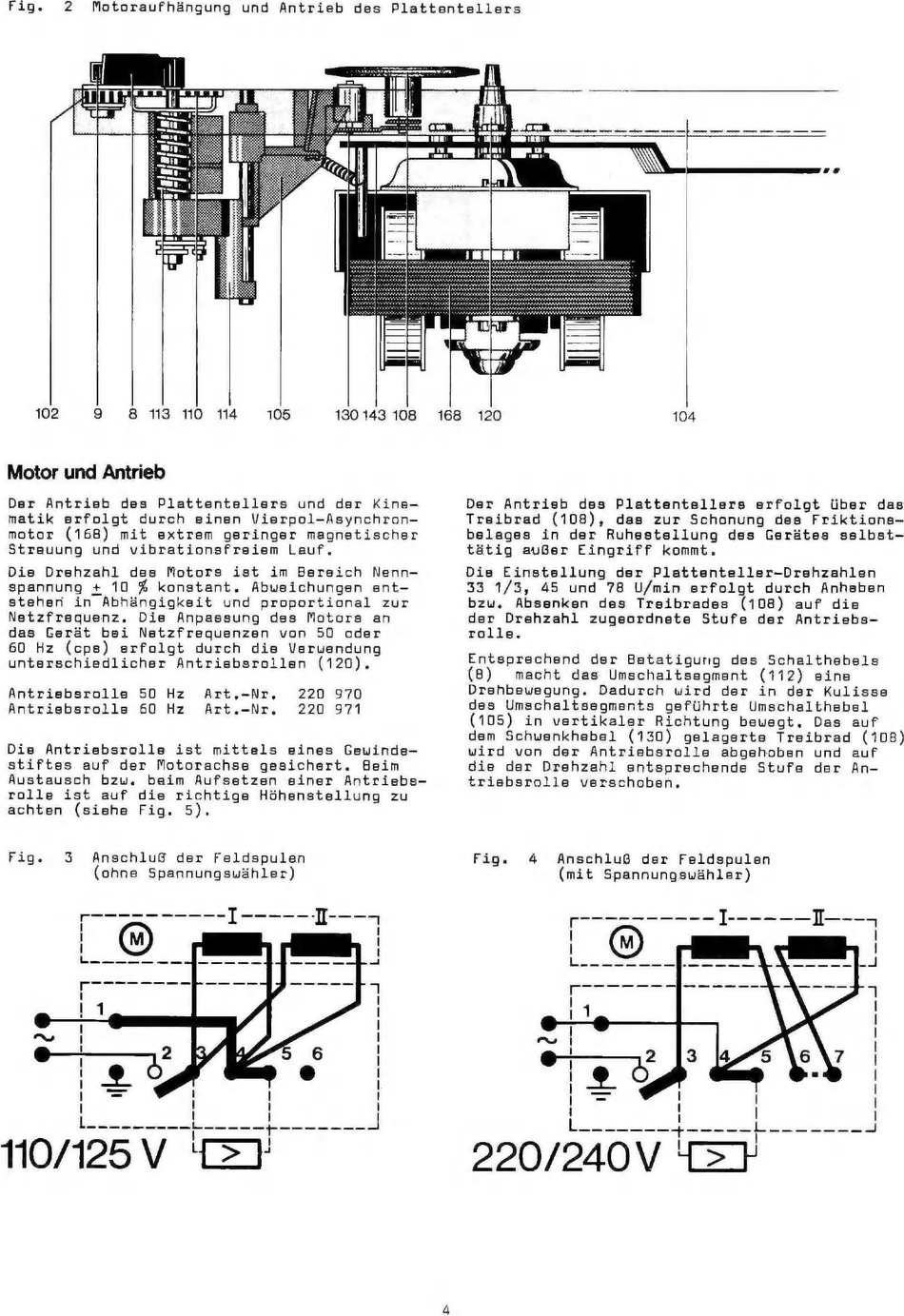

Dual 1216 Serviceanleitung Seite 4

Fig» 2
102 9 8 113 110 114 105 130 143 108
Motor und Antrieb
Der Antrieb des Plattentellers und der Kine-
matik erfolgt durch einen Vierpol-Asynchron-
motor (168) mit extrem geringer magnetischer
Streuung und vibrationsfreiem Lauf.
Die Drehzahl des Motors ist im Bersich Nenn-
spannung + 10 % konstant. Abweichungen ent-
stehen in Abhängigkeit und proportional zur
Netzfrequenz. Die Anpassung des Motors an
das Gerät bei Netzfrequenzen von 50 oder
60 Hz (cps) erfolgt durch die Verwendung
unterschiedlicher Antriebsrollen (120).
Antriebsrolle 50 Hz
Antriebsrolls 60 Hz
Art.-Nr.
Art.-Nr.
220 970
220 971
Die Antriebsrolle ist mittels eines Gewinde-
stiftes auf der Motorachse gesichert. Beim
Austausch bzw. beim Aufsetzen einer Antriebs-
rolle ist auf die richtige Höhenstellung zu
achten (siehe Fig. 5).
Fig. 3 Anschluß der Feldspulen
(ohne Spannungsuwåhler)
Motoraufhängung und Antrieb des Plattentellers
120 104
Der Antrieb des Plattentellers erfolgt über das
Treibrad (108), das zur Schonung des Friktions-
belages in der Ruhestellung des Gerätes selbst-
tätig außer Eingriff kommt.
Die Einstellung der Plattenteller-Drehzahlen
33 1/3, 45 und 78 U/min erfolgt durch Anheben
bzw. Absenken des Treibrades (108) auf die
der Drehzahl zugsordnste Stufe der Antriebs-
rolle.
Entsprechend der Betatigurıg des Schalthebels
(B) macht das Umschaltsegment (112) eine
Drehbewegung. Dadurch wird der in der Kulisse
des Umschaltsegments geführte Umschalthebel
(105) in vertikaler Richtung bewegt, Das auf
dem Schwenkhabel (130) gelagerte Treibrad (108)
wird von der Antriebsrolle abgehoben und auf
die der Drehzahl entsprechende Stufe der An-
triebsrolle verschoben,
Fig. 4 Anschluß der Feldspulen
(mit Spannungswåhler)
Bus T
220/240V
