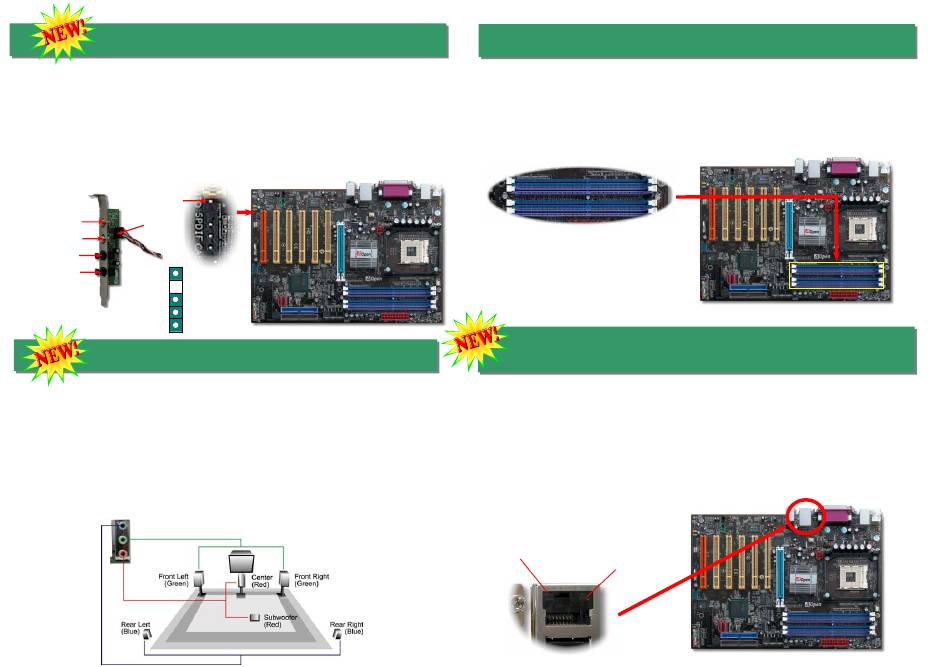

10. S/PDIF-Anschluss
S/PDIF (Sony/Philips Digital Interface) ist das neueste Audiotransfer-Datenformat, das durch
optische Fasern beeindruckende Soundqualität bietet. Außerdem können ermöglicht es digitale
anstatt analoger Audioqualität. Normalerweise gibt es wie gezeigt zwei S/PDIF-Ausgänge:
Einen für den RCA-Anschluss (der von den meisten Audiogeräten verwendet wird) und einen
für den optischen Anschluss mit besserer Audioqualität. Über ein speziellen Audiokabel können
Sie den SPDIF-Anschluss mit dem S/PDIF-Audiomodul verbinden, in dem sich der
S/PDIF-Digitalausgang befindet. Um diese Funktion optimal ausnützen zu können, müssen Sie
dennoch ein Lautsprecher mit S/PDIF-Unterstützung haben, dessen SPDIF-Digitaleingang mit
dem SPDIF-Digitalausgang verbunden werden kann.
Pin 1
(RCA)
S/PDIF OUT
S/PDIF-
S/PDIF IN
Kabel
S/PDIF OUT
S/PDIF IN
+5V
1
(optisch)
NC
S/PDIFOUT
GND
S/PDIF-Modul
S/PDIFIN
(User Upgrade Optional)
11. Super 5.1-Kanal-Audioeffekte
Dieses Motherboard ist mit einem ALC650 Codec ausgestattet, der hochqualitative
5.1-Kanal-Audioeffekte unterstützt – einer neuen tollen Audioerfahrung. Durch das
innovative
Design
des
ALC650
Surround-Audioausgabe ohne Anschluss externer Module verwenden. Um diese Funktion
verwenden zu können, müssen Sie den Audiotreiber von der Bonus-CD und eine
Audioanwendung mit 5.1-Kanal-Unterstützung installieren. In den untenstehenden
Abbildung werden die Standard-Positionen aller Lautsprecher im 5.1-Kanal-Soundsystem
dargestellt. Bitte verbinden Sie die vorderen Lautsprecher mit dem grünen „Speaker
Out"-Port. Schließen Sie die hinteren Lautsprecher an den blauen "Line in"-Port an.
Verbinden Sie schließlich den zentralen Lautsprecher und den Subwoofer mit dem roten
"MIC In"-Port.
können
Sie
Standard
Line-Buchsen
12. Speichermodul (128-Bit DDR Dualkanal)
In der Vergangenheit haben wir für den Speicherzugriff eine Speicherbandbreite von 64-Bit
verwendet. Obwohl durch die Installation weiterer Speichermodule die Kapazität erhöht
werden
konnte,
veränderte
fortschrittliche 128-Bit-Modus des 128-Bit-Dualkanals erhöht die Speicherbandbreite auf bis
zu 5.4 GB/Sek. AX4SPE-N und AX4SPE-L unterstützen DDR400/333/266-Speichermodule
bis zu einer maximalen Kapazität von 4GB; AX4SP und AX4SP-N unterstützen nur DDR
333/266-Speichermodule bis zu 4GB.
DIMMA1
DIMMA2
DIMMB1
DIMMB2
128-Bt DDR Dualkanal-
Speichermodul
(bei AX4SP-N, AX4SPE-N und AX4SPE-L)
Der hochleistungsfähige Broadcom BCM5705-LAN-Controller (AX4SPE-L) bzw. der Broadcom
BCM4401-LAN-Controller (AX4SP-N und AX4SPE-N) bietet Onboard-Ethernet-Funktionen mit
für
10/100 MB/Sek. bzw. 1 GB/Sek. für private und berufliche Verwendung. Das AX4SP verfügt
nicht über ein Onboard-LAN-Modul. Der Ethernet- RJ45-Anschluss befindet sich über den
USB-Ports.
Die rechte LED steht für den Linkmodus und leuchtet beim Zugriff auf ein
Netzwerk orange. Die linke LED steht für den Verbindungsmodus und leuchtet bei 100MB/Sek.
und
1
GB/Sek.
(AX4SPE-L)
10MB/Sek.-Verbindungen leuchtet sie nicht). Diese Funktion können Sie im BIOS aktivieren
oder deaktivieren.
Übertragungen (Links)
Link-Modus (Rechts)
Green 100 MB/Sek.
Orange
Orange Gigabit
sich
die
Zugriffsgeschwindigkeit
13. LAN-Unterstützung
LAN-Verbindungen
grün
dadurch
nicht.
Der
bzw.
orange
(bei
