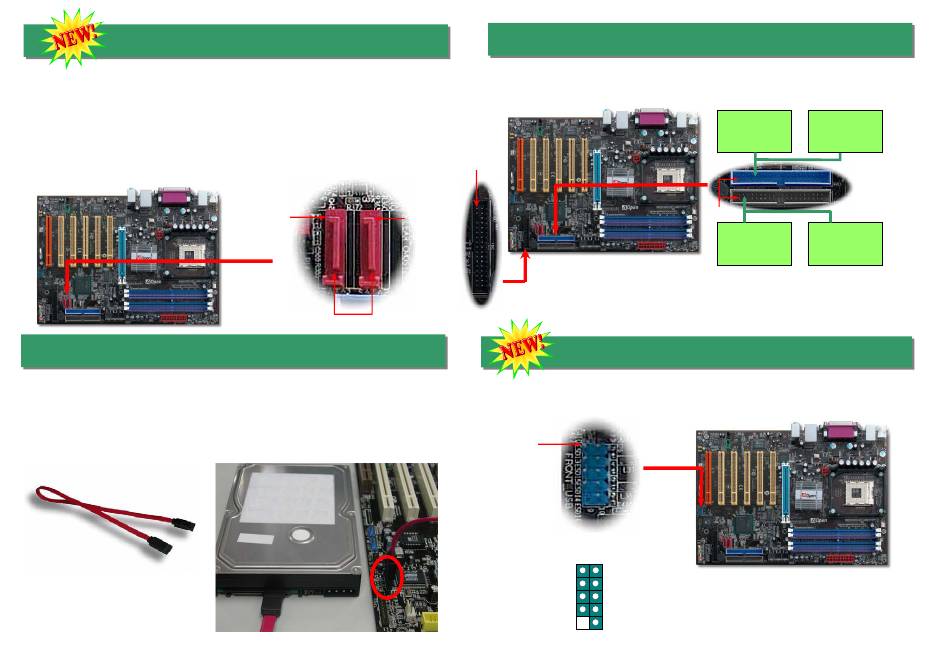

6. Unterstützung für Serial ATA
Dieses Motherboard verfügt über einen integrierten Onchip-Serial ATA-Controller, um die
Datentransferrate noch weiter auf 150 MB/Sek. zu erhöhen. AX4SG-L-Motherboard bieten
bei der Verwendung von Serial ATA-Festplatten außerdem eine RAID 0-Funktion. In der
herkömmlichen "Parallel ATA"-Spezifikation wurde das Standard-Speicherinterface für PCs
auf lediglich 3 MB/Sek. festgelegt (das Protokoll wurde in den 1980-Jahren eingeführt). Ultra
ATA-133, die neueste Generation des Interfaces, wurde für eine Burst-Datentransferrate von
133 MB/Sek. ausgelegt. Das AX4SPE-L unterstützt unter Windows XP bei der Verwendung
von Serial ATA-Festplatten darüber hinaus die Funktion RAID 0. Bitte beachten Sie, dass
Hot-Plugging nicht unterstützt wird.
7. Anschluss einer Serial ATA-Festplatte
Zum Anschluss einer Serial ATA-Festplatte benötigen Sie ein serielles, 7-poliges
ATA-Kabel. Mit diesem Kabel können Sie die Festplatte und den Serial ATA-Header des
Motherboards verbinden. Wie bei herkömmlichen Festplatten müssen Sie auch hier ein
Netzkabel anschließen. Bei dieser Festplatte müssen Sie keine Jumper betätigen, um sie
als Master oder Slave festzulegen. Beim Anschluss von zwei Serial ATA-Festplatten legt
das System automatisch die mit dem Header "0(SATA 1)" verbundene Festplatte als
Master-Festplatte fest.
Serial ATA-Kabel
Port 0
Port 1
Serial ATA-Ports
8. Anschluss des IDE- und Floppykabels
Verbinden Sie das 34-polige Floppykabel und das 40-polige, 80-drahtige IDE-Kabel mit
dem Floppyanschluss FDC und dem IDE-Anschluss. Achten Sie auf die Ausrichtung von
Pin 1. Falsche Ausrichtung kann zu Systembeschädigung führen.
Pin 1
FDD-Anschluss
9. Unterstützung für acht USB 2.0-Ports
Dieses Motherboard verfügt über acht USB-Ports. Im Vergleich zum herkömmlichen USB
1.0/1.1 (12MB/Sek.) hat USB 2.0 eine atemberaubende Geschwindigkeit von 480MB/Sek.
(40x schneller als USB 1.0/1.1).
Pin 1
USB 2.0-Header
1
+5V
+5V
SBD6-
SBD7-
SBD6+
SBD7+
GND
GND
KEY
NC
USB 2.0-Header
Primary
Primary
Slave (2.)
Master (1.)
IDE 1 (Primary)
IDE 2 (Sekundary)
Pin 1
Secondary
Secondary
Slave (4.)
Master (3.)
ATA 33/66/100
IDE-Anschluss
