Dual
Service
Allgemeine Information
General Information
Information gänärale
N i e 810
Datum-Date-Date
Zeichen-Ref.-N/ref.
Geräte Nr.-Serial number-
Gerät-Model-Appareil
20.12.79
KDT/W-fe
No. de 1-appareil
C 810/820/830

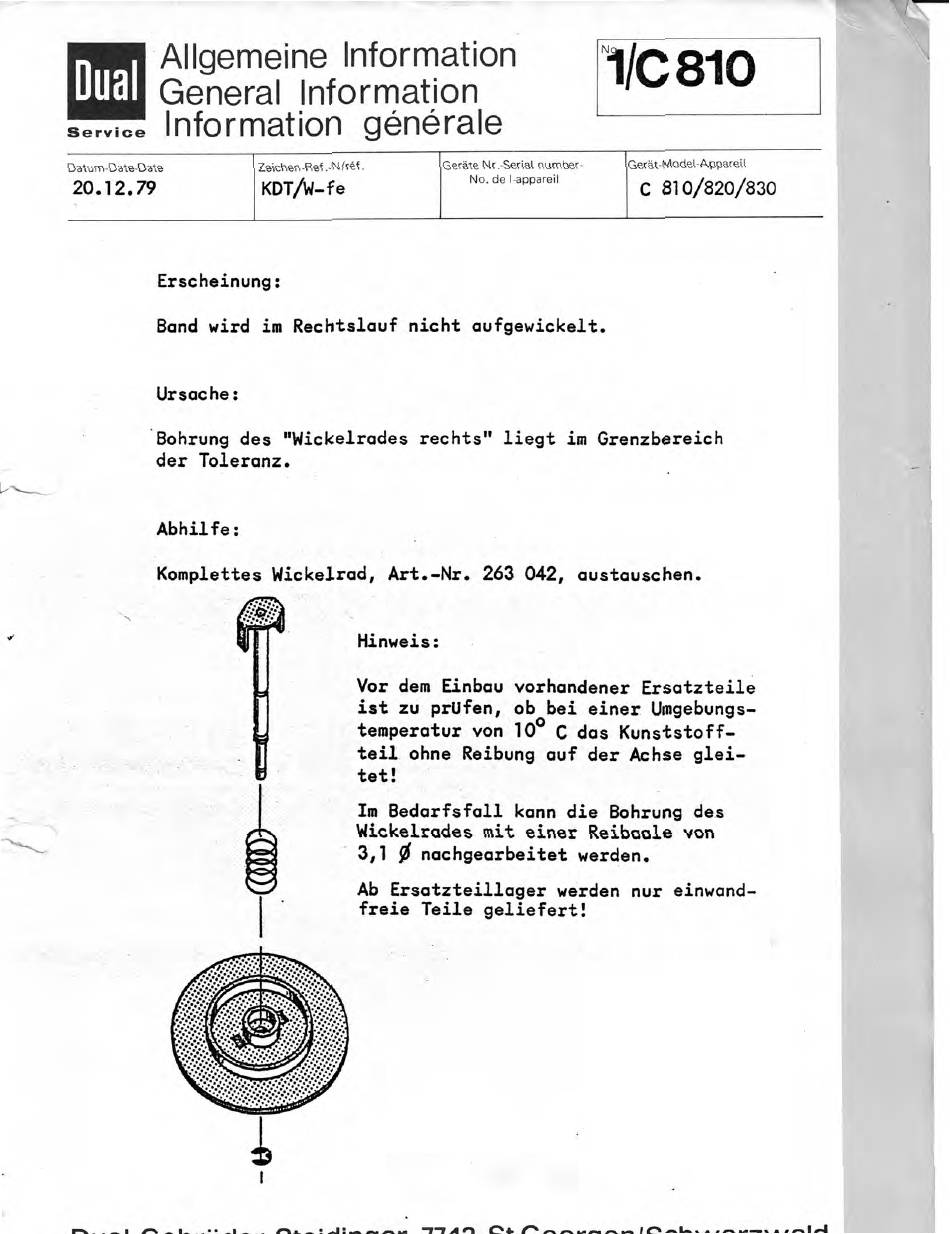

Erscheinung:
Band wird im Rechtslauf nicht aufgewickelt.
Ursache:
Bohrung des "Wickelrades rechts" liegt im Grenzbereich
der Toleranz.
Abhilfe:
Komplettes Wickelrad, Art.-Nr. 263 042, austauschen.
1
Hinweis:
Vor dem Einbau vorhandener Ersatzteile
ist zu prUfen, ob bei einer Umgebungs-
temperatur von 10 0 C das Kunststoff-
teil ohne Reibung auf der Achse glei-
tet!
Im Bedarfsfall kann die Bohrung des
Wickelrades mit einer Reibaale von
3,1 0 nachgearbeitet werden.
Ab Ersatzteillager werden nur einwand-
freie Teile geliefert!
