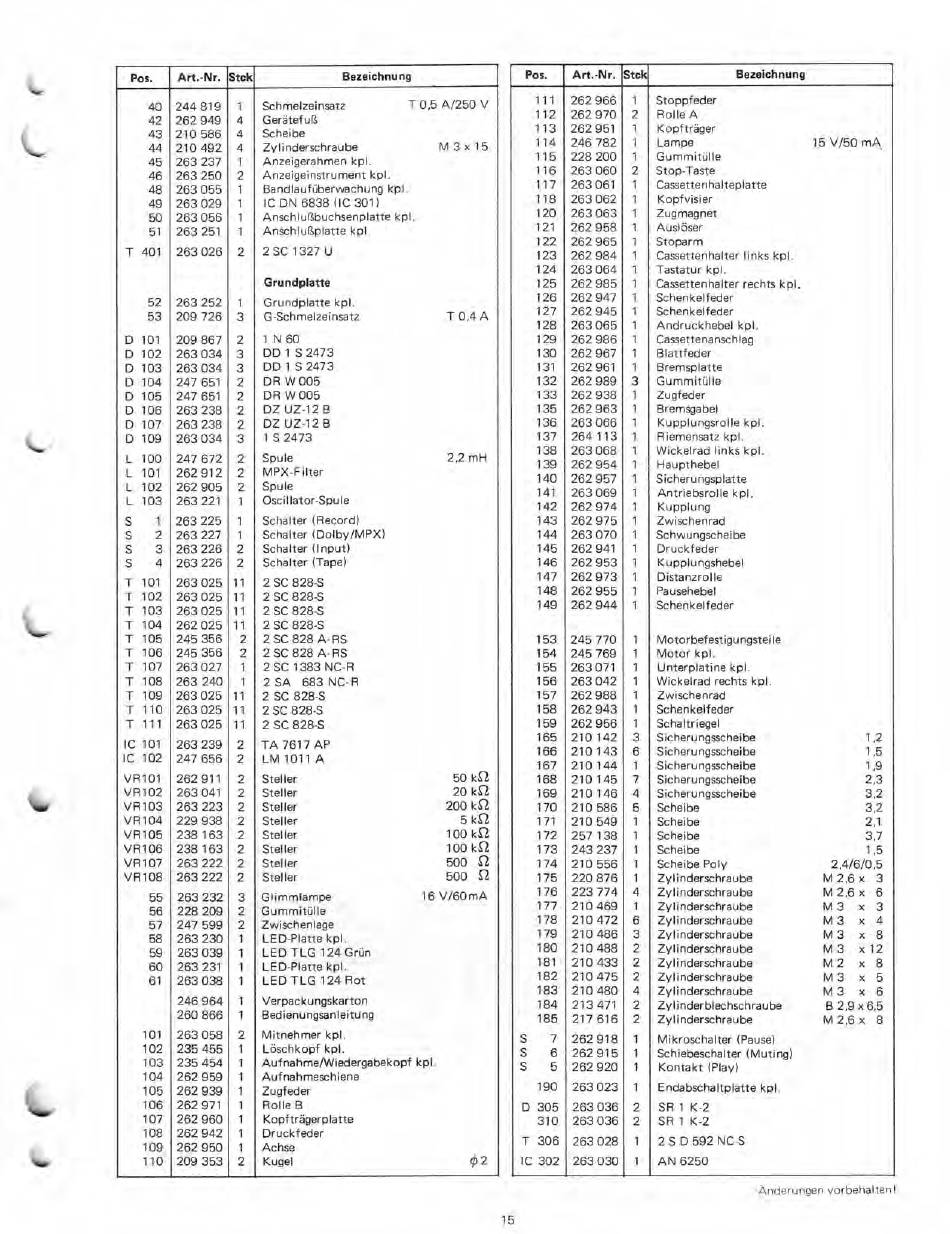

Dual C 810 Serviceanleitung Seite 15

Pos.
Art.-Nr. Stck
Bezeichnung
40
244 819 1 Schmelzeinsatz
T 0,5 A/250 V
42 262 949
4 Gerätefuß
43 210 586
4 Scheibe
44
210 492 4 Zylinderschraube
M 3 x 15
45
263 237 1 Anzeigerahmen kpl.
46
263 250 2
Anzeigeinstrument kpl.
48
263 055 1
Bandlaufüberwachung kpl
49 263 029 1
IC DN 6838 (IC 301)
50 263 056 1
Anschlußbuchsenplatte kpl.
51 263 251 1
Anschlußplatte kpl.
T 401 263 026 2 2 SC 1327 U
Grundplatte
52 263 252 1 Grundplatte kpl.
53 209 726 3 G-Schmelzeinsatz T 0,4 A
D 101 209 867 2
1 N60
D 102 263 034 3
DD 1 S2473
D 103 263 034
3
DD 1 S2473
D 104 247 651
2 DR W 005
D 105
247 651 2 DR W 005
D 106 263 238
2 DZ UZ-12 B
D 107
263 238 2 DZ UZ-12 B
D 109 263 034
3 1 S2473
L 100 247 672 2
Spule 2,2 mH
L 101 262 912 2
MPX-Filter
L 102 262 905 2
Spule
L 103 263 221 1
Oscillator-Spule
S 1
263 225 1
Schalter (Record)
S
2 263 227 1 Schalter (Dolby/MPX)
S 3
263 226 2 Schalter (Input)
S
4 263 226 2 Schalter (Tape)
T 101 263 025 11 2 SC 828-S
T 102 263 025 11 2 SC 828-S
T 103 263 025 11 2 SC 828-S
T 104 262 025 11 2 SC 828-S
T 105 245 356 2 2 SC 828 A-RS
T 106 245 356 2 2 SC 828 A-RS
T 107 263 027 1 2 SC 1383 NC-R
T 108 263 240 1 2 SA 683 NC- R
T 109
263 025 11 2 SC 828-S
T 110 263 025 11 2 SC 828-S
T 111 263 025 11
2 SC 828-S
IC 101 263 239
2
TA 7617 AP
IC 102 247 656
2 LM 1011 A
VR101
262 911 2 Steller
50 kg
VR102
263 041 2 Steller
20
kn
VR103 263 223 2 Steller
200 k
SZ
VR104
229 938 2
Steller
5 k2
VR105 238 163 2 Steller
100 kn
VR106 238 163 2 Steller
100
kn
V1R107 263 222 2 Steller
500
n
VR108 263 222 2 Steller
500
Sl
55 263 232 3 Glimmlampe
16 V/60 mA
56 228 209 2
Gummitülle
57 247 599
2 Zwischenlage
58 263 230
1 LED-Platte kpl.
59 263 039 1
LED TLG 124 Grün
60 263 231 1
LED-Platte kpl.
61 263 038 1
LED TLG 124 Rot
246 964
1 Verpackungskarton
260 866 1 Bedienungsanleitung
101 263 058 2
Mitnehmer kpl.
102 235 455 1 Löschkopf kpl.
103
235 454 1 Aufnahme/Wiedergabekopf kpl.
104
262 959 1
Aufnahmeschiene
105 262 939 1 Zugfeder
106 262 971 1
Rolle B
107 262 960 1 Kopfträgerplatte
108 262 942 1 Druckfeder
109 262 950 1 Achse
110 209 353 2 Kugel
02
Pos.
Art.-Nr. Stck Bezeichnung
111 262 966 1 Stoppfeder
112 262 970 2 Rolle A
113 262 951 1 Kopfträger
114 246 782 1 Lampe 15 V/50 mA
115 228 200 1 Gummitülle
116 263 060 2 Stop-Taste
117 263 061 1 Cassettenhalteplatte
118 263 062 1 Kopf visier
120 263 063 1 Zugmagnet
121 262 958 1 Auslöser
122 262 965 1 Stoparm
123 262 984 1 Cassettenhalter links kpl.
124 263 064 1 Tastatur kpl.
125 262 985 1 Cassettenhalter rechts kpl.
126 262 947 1 Schenkelfeder
127 262 945 1 Schenkelfeder
128 263 065 1 Andruckhebel kpl.
129 262 986 1 Cassettenanschlag
130 262 967 1 Blattfeder
131 262 961 1 Bremsplatte
132 262 989 3 Gummitülle
133 262 938 1 Zugfeder
135 262 963 1 Bremsgabel
136 263 066 1 Kupplungsrolle kpl.
137 264 113 1 Riemensatz kpl.
138 263 068 1 Wickelrad links kpl.
139 262 954 1 Haupthebel
140 262 957 1 Sicherungsplatte
141 263 069 1 Antriebsrolle kpl.
142 262 974 1 Kupplung
143 262 975 1 Zwischenrad
144 263 070 1 Schwungscheibe
145 262 941 1 Druckfeder
146 262 953 1 Kupplungshebel
147
262 973 1 Distanzrolle
148 262 955 1 Pausehebel
149 262 944 1 Schenkelfeder
153 245 770 1 Motorbefestigungsteile
154 245 769 1
Motor kpl.
155 263 071 1
Unterplatine kpl.
156 263 042 1 Wickelrad rechts kpl.
157 262 988 1 Zwischenrad
158 262 943 1 Schenkelfeder
159 262 956 1 Schaltriegel
165 210 142 3 Sicherungsscheibe 1,2
166 210 143 6 Sicherungsscheibe 1,5
167
210 144 1 Sicherungsscheibe 1,9
168 210 145 7 Sicherungsscheibe 2,3
169 210 146 4 Sicherungsscheibe 3,2
170 210 586 5
Scheibe
3,2
171 210 549
1 Scheibe 2,1
172 257 138 1 Scheibe 3,7
173 243 237 1
Scheibe 1,5
174 210 556 1 Scheibe Poly
2,4/6/0,5
175 220 876 1 Zylinderschraube M 2,6 x 3
176 223 774 4 Zylinderschraube M 2,6 x 6
177 210 469 1 Zylinderschraube M 3 x 3
178
210 472 6 Zylinderschraube M 3 x 4
179 210 486 3 Zylinderschraube M3
x 8
180 210 488 2 Zylinderschraube M3 x12
181 210 433 2
Zylinderschraube M2 x 8
182 210 475 2
Zylinderschraube M 3 x 5
183 210 480
4 Zylinderschraube M 3 x 6
184 213 471
2 Zylinderblechschraube B 2,9 x6,5
185 217 616 2 Zylinderschraube M 2,6 x 8
S 7 262 918
1 Mikroschalter (Pause)
S 6 262 915
1 Schiebeschalter (Muting)
S 5 262 920
1 Kontakt (Play)
190
263 023 1 Endabschaltplatte kpl.
D 305 263 036 2 SR 1 K-2
310 263 036 2 SR 1 K-2
T 306 263 028 1
2 S D 592 NC-S
IC 302 263 030 1 AN 6250
15
Änderungen vorbehalten.
