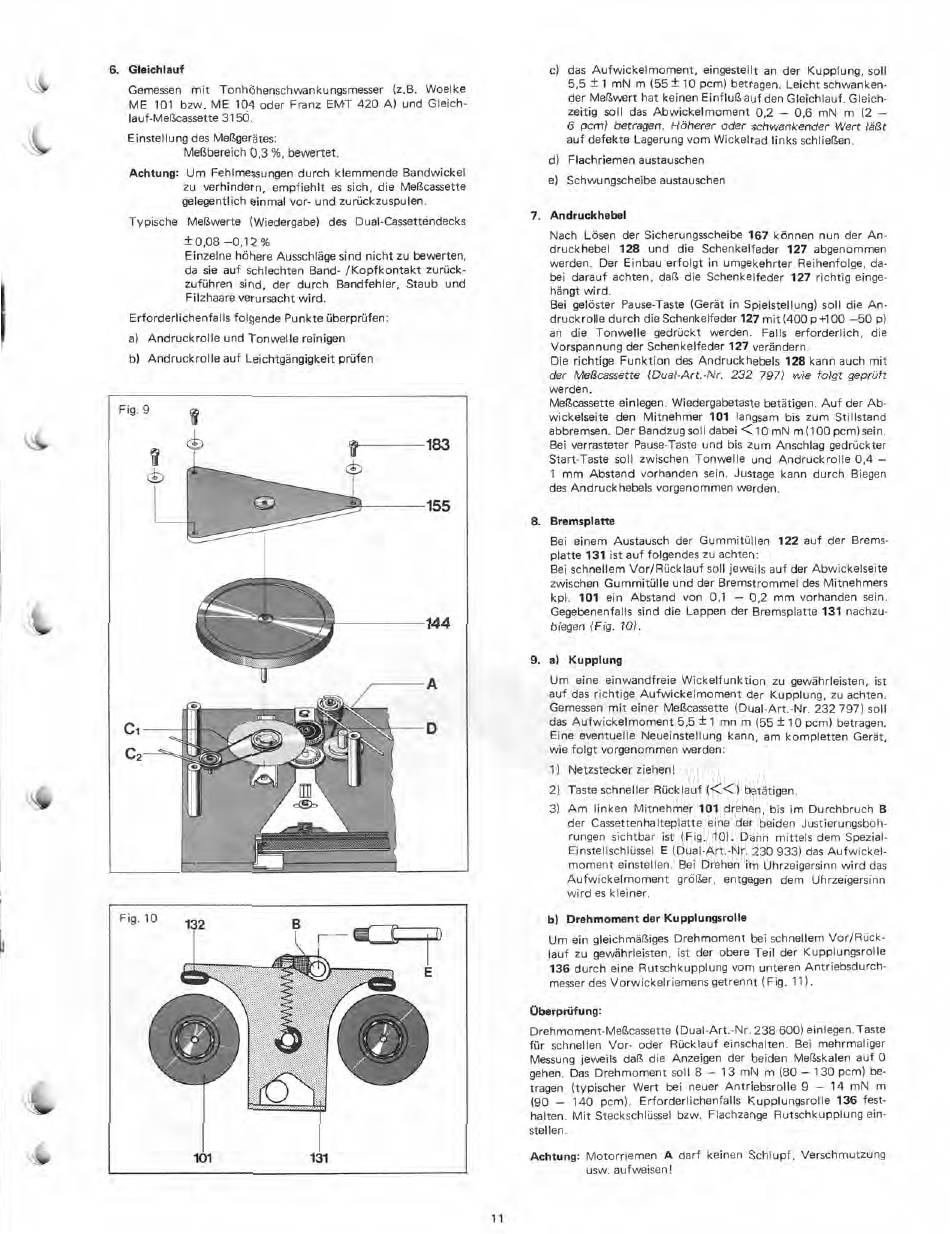

Dual C 810 Serviceanleitung Seite 11

6. Gleichlauf
Gemessen mit Tonhöhenschwankungsmesser (z.B. Woelke
ME 101 bzw. ME 104 oder Franz EMT 420 A) und Gleich-
lauf-Meßcassette 315ö.
Einstellung des Meßgerätes:
Meßbereich 0,3 %, bewertet.
Achtung: Um Fehlmessungen durch klemmende Bandwickel
zu verhindern, empfiehlt es sich, die Meßcassette
gelegentlich einmal vor- und zurückzuspulen.
Typische Meßwerte (Wiedergabe) des Dual-Cassettendecks
± 0,08 —0,12 %
Einzelne höhere Ausschläge sind nicht zu bewerten,
da sie auf schlechten Band- /Kopfkontakt zurück-
zuführen sind, der durch Bandfehler, Staub und
Filzhaare verursacht wird.
Erforderlichenfalls folgende Punkte überprüfen:
a) Andruckrolle und Tonwelle reinigen
b) Andruckrolle auf Leichtgängigkeit prüfen
c) das Aufwickelmoment, eingestellt an der Kupplung, soll
5,5 ± 1 mN m (55 ± 10 pcm) betragen. Leicht schwanken-
der Meßwert hat keinen Einfluß auf den Gleichlauf. Gleich-
zeitig soll das Abwickelmoment 0,2 — 0,6 mN m (2 —
6 pcm) betragen. Höherer oder schwankender Wert läßt
auf defekte Lagerung vom Wickelrad links schließen.
d) Flachriemen austauschen
e) Schwungscheibe austauschen
7. Andruckhebel
Nach Lösen der Sicherungsscheibe 167 können nun der An-
druckhebel 128 und die Schenkelfeder 127 abgenommen
werden. Der Einbau erfolgt in umgekehrter Reihenfolge, da-
bei darauf achten, daß die Schenkelfeder 127 richtig einge-
hängt wird.
Bei gelöster Pause-Taste (Gerät in Spielstellung) soll die An-
druckrolle durch die Schenkelfeder 127 mit (400 p +100 —50 p)
an die Tonwelle gedrückt werden. Falls erforderlich, die
Vorspannung der Schenkelfeder 127 verändern.
Die richtige Funktion des Andruckhebels 128 kann auch mit
der Meßcassette (Dual-Art.-Nr. 232 797) wie folgt geprüft
werden.
Meßcassette einlegen. Wiedergabetaste betätigen. Auf der Ab-
wickelseite den Mitnehmer 101 langsam bis zum Stillstand
abbremsen. Der Bandzug soll dabei <10 mN m (100 pcm)sein.
Bei verrasteter Pause-Taste und bis zum Anschlag gedrückter
Start-Taste soll zwischen Tonwelle und Andruckrolle 0,4 —
1 mm Abstand vorhanden sein. Justage kann durch Biegen
des Andruckhebels vorgenommen werden.
8. Bremsplatte
Bei einem Austausch der Gummitüllen 122 auf der Brems-
platte 131 ist auf folgendes zu achten:
Bei schnellem Vor/Rücklauf soll jeweils auf der Abwickelseite
zwischen Gummitülle und der Bremstrommel des Mitnehmers
kpl. 101 ein Abstand von 0,1 — 0,2 mm vorhanden sein.
Gegebenenfalls sind die Lappen der Bremsplatte 131 nachzu-
biegen (Fig. 10).
9. a) Kupplung
Um eine einwandfreie Wickelfunktion zu gewährleisten, ist
auf das richtige Aufwickelmoment der Kupplung, zu achten.
Gemessen mit einer Meßcassette (Dual-Art.-Nr. 232 797) soll
das Aufwickelmoment 5,5 ± 1 mn m (55 ± 10 pcm) betragen.
Eine eventuelle Neueinstellung kann, am kompletten Gerät,
wie folgt vorgenommen werden:
11 Netzstecker ziehen!
2) Taste schneller Rücklauf (<<) betätigen.
3) Am linken Mitnehmer 101 drehen, bis im Durchbruch B
der Cassettenhalteplatte eine der beiden Justierungsboh-
rungen sichtbar ist (Fig. 101. Dann mittels dem Spezial-
Einstellschlüssel E (Dual-Art.-Nr. 230 9331 das Aufwickel-
moment einstellen. Bei Drehen im Uhrzeigersinn wird das
Aufwickelmoment größer, entgegen dem Uhrzeigersinn
wird es kleiner.
b) Drehmoment der Kupplungsrolle
Um ein gleichmäßiges Drehmoment bei schnellem Vor/Rück-
lauf zu gewährleisten, ist der obere Teil der Kupplungsrolle
136 durch eine Rutschkupplung vom unteren Antriebsdurch-
messer des Vorwickelriemens getrennt (Fig. 11).
Überprüfung:
Drehmoment-Meßcassette (Dual-Art.-Nr. 238 600) ein legen. Taste
für schnellen Vor- oder Rücklauf einschalten. Bei mehrmaliger
Messung jeweils daß die Anzeigen der beiden Meßskalen auf 0
gehen. Das Drehmoment soll 8 — 13 mN m 180 — 130 pcm) be-
tragen (typischer Wert bei neuer Antriebsrolle 9 — 14 mN m
(90 — 140 pcm). Erforderlichenfalls Kupplungsrolle 136 fest-
halten. Mit Steckschlüssel bzw. Flachzange Rutschkupplung ein-
stellen.
Achtung: Motorriemen A darf keinen Schlupf, Verschmutzung
usw. aufweisen!
11
