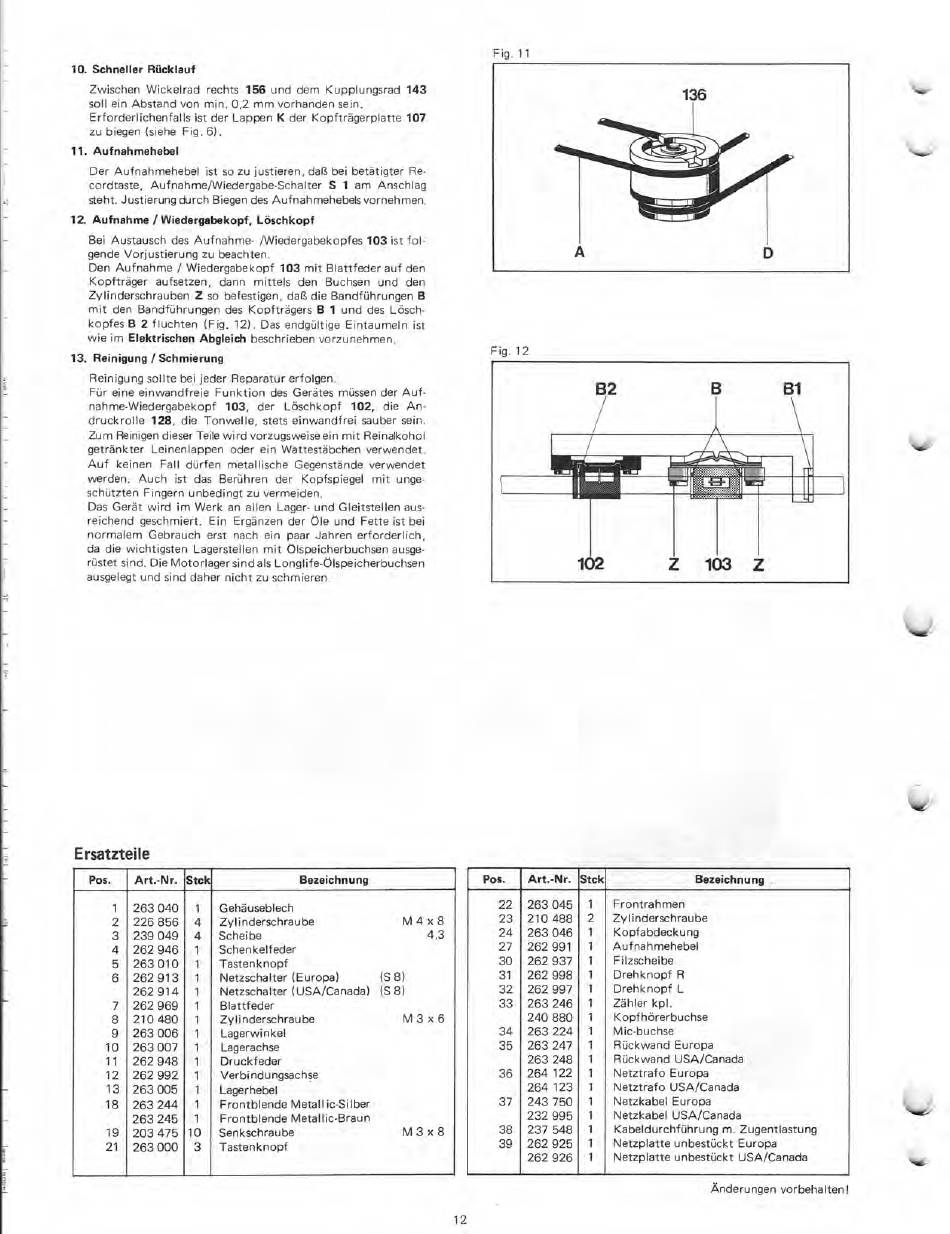

Dual C 810 Serviceanleitung Seite 12

Fig. 11
10. Schneller Rücklauf
Zwischen Wickelrad rechts 156 und dem Kupplungsrad 143
soll ein Abstand von min. 0,2 mm vorhanden sein.
Erforderlichenfalls ist der Lappen K der Kopfträgerplatte 107
zu biegen (siehe Fig. 6).
11. Aufnahmehebel
Der Aufnahmehebel ist so zu justieren, daß bei betätigter Re-
cordtaste, Aufnahme/Wiedergabe-Schalter S 1 am Anschlag
steht. Justierung durch Biegen des Aufnahmehebels vornehmen.
12. Aufnahme / Wiedergabekopf, Löschkopf
Bei Austausch des Aufnahme- /Wiedergabekopfes 103 ist fol-
gende Vorjustierung zu beachten.
Den Aufnahme / Wiedergabekopf 103 mit Blattfeder auf den
Kopfträger aufsetzen, dann mittels den Buchsen und den
Zylinderschrauben Z so befestigen, daß die Bandführungen B
mit den Bandführungen des Kopfträgers B 1 und des Lösch-
kopfes B 2 fluchten (Fig. 12). Das endgültige Eintaumeln ist
wie im Elektrischen Abgleich beschrieben vorzunehmen.
13. Reinigung / Schmierung
Reinigung sollte bei jeder Reparatur erfolgen.
Für eine einwandfreie Funktion des Gerätes müssen der Auf-
nahme-Wiedergabekopf 103, der Löschkopf 102, die An-
druckrolle 128, die Tonwelle, stets einwandfrei sauber sein.
Zum Reinigen dieser Teile wird vorzugsweise ein mit Reinalkohol
getränkter Leinenlappen oder ein Wattestäbchen verwendet.
Auf keinen Fall dürfen metallische Gegenstände verwendet
werden. Auch ist das Berühren der Kopfspiegel mit unge-
schützten Fingern unbedingt zu vermeiden.
Das Gerät wird im Werk an allen Lager- und Gleitstellen aus-
reichend geschmiert. Ein Ergänzen der öle und Fette ist bei
normalem Gebrauch erst nach ein paar Jahren erforderlich,
da die wichtigsten Lagerstellen mit ölspeicherbuchsen ausge-
rüstet sind. Die Motorlager sind als Longlife-ölspeicherbuchsen
ausgelegt und sind daher nicht zu schmieren.
Ersatzteile
Pos. Art.-Nr. Stck
Bezeichnung
1 263 040 1 Gehäuseblech
2
226 856 4 Zylinderschraube
M 4 x 8
3
239 049 4 Scheibe
4,3
4 262 946
1
Schenkelfeder
5
263 010 1 Tastenknopf
6 262 913 1 Netzschalter (Europa) (S81
262 914 1
Netzschalter (USA/Canada) (S 8)
7 262 969 1 Blattfeder
8 210 480 1 Zylinderschraube
M 3 x 6
9 263 006 1
Lagerwinkel
10 263 007 1
Lagerachse
11 262 948 1
Druckfeder
12 262 992 1
Verbindungsachse
13 263 005 1 Lagerhebel
18 263 244 1
Frontblende Metallic-Silber
263 245 1
Frontblende Metallic-Braun
19 203 475 10
Senkschraube M 3 x 8
21
263 000 3
Tastenknopf
Fig. 12
Pos.
Art.-Nr. Stck Bezeichnung
22 263 045
1 Frontrahmen
23 210 488 2
Zylinderschraube
24 263 046 1
Kopfabdeckung
27 262 991 1
Aufnahmehebel
30
262 937 1 Filzscheibe
31 262 998 1 Drehknopf R
32 262 997
1 Drehknopf L
33 263 246 1
Zähler kpl.
240 880 1
Kopf hörerbuchse
34 263 224 1 Mic-buchse
35 263 247 1
Rückwand Europa
263 248 1
Rückwand USA/Canada
36
264 122 1 Netztrafo Europa
264 123 1
Netztrafo USA/Canada
37 243 750 1
Netzkabel Europa
232 995 1
Netzkabel USA/Canada
38 237 548 1
Kabeldurchführung m. Zugentlastung
39 262 925
1 Netzplatte unbestückt Europa
262 926
1 Netzplatte unbestückt USA/Canada
Änderungen vorbehalten!
12
