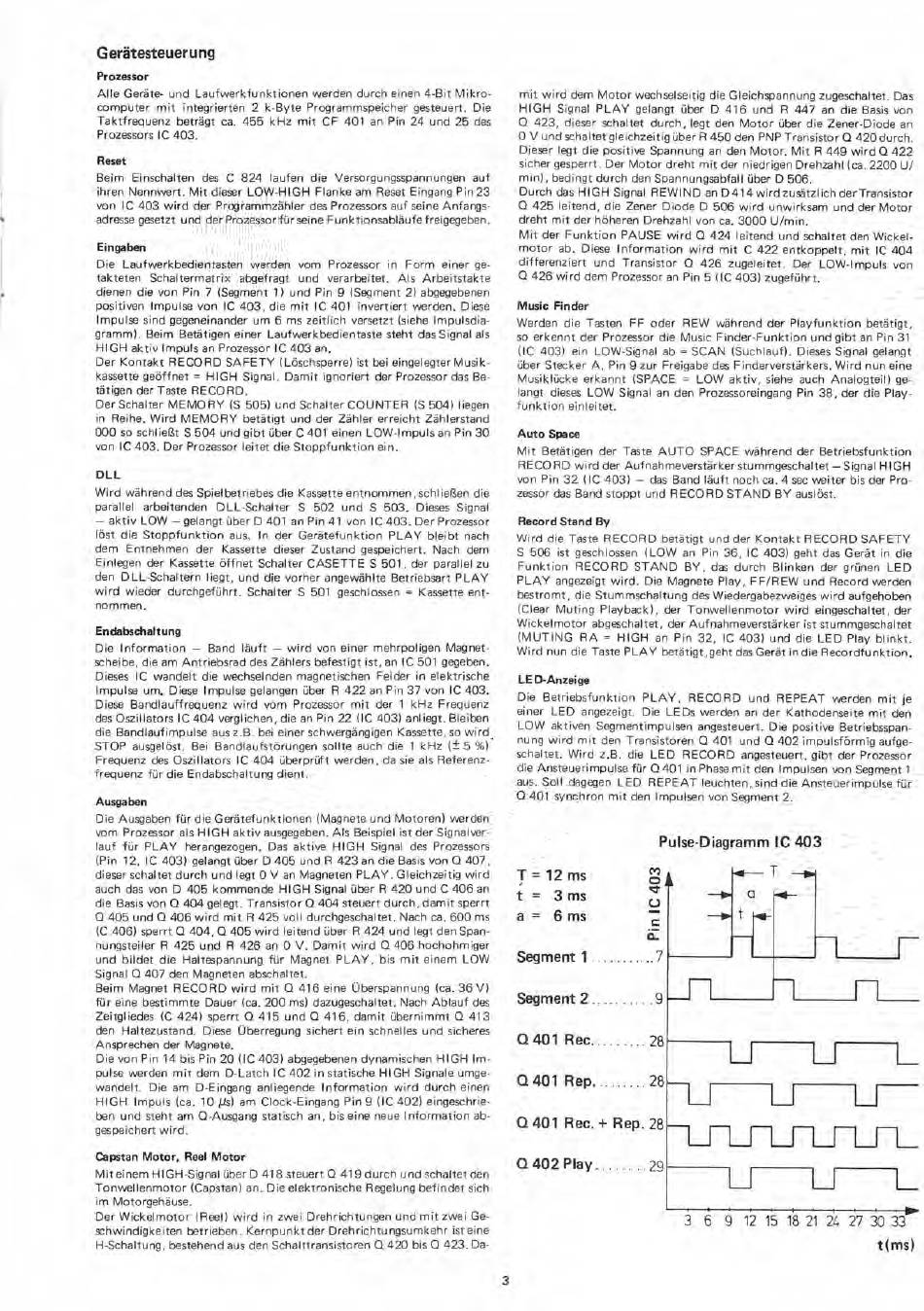

Dual C 824 Serviceanleitung Seite 3

Gerätesteuerung
Prozessor
Alle Geräte- und Laufwerkfunktionen werden durch einen 4-Bit Mikro-
computer mit integrierten 2 k-Byte Programmspeicher gesteuert. Die
Taktfrequenz beträgt ca. 455 kHz mit CF 401 an Pin 24 und 25 des
Prozessors IC 403.
Reset
Beim Einschalten des C 824 laufen die Versorgungsspannungen auf
ihren Nennwert. Mit dieser LOW-HIGH Flanke am Reset Eingang Pin 23
von IC 403 wird der Programmzähler des Prozessors auf seine Anfangs-
adresse gesetzt und der Prozessor für seine Funktionsabläufe freigegeben.
Eingaben
Die Laufwerkbedientasten werden vom Prozessor in Form einer ge-
takteten Schaltermatrix abgefragt und verarbeitet. Als Arbeitstakte
dienen die von Pin 7 (Segment 1) und Pin 9 (Segment 2) abgegebenen
positiven Impulse von IC 403, die mit IC 401 invertiert werden. Diese
Impulse sind gegeneinander um 6 ms zeitlich versetzt (siehe Impulsdia-
gramm). Beim Betätigen einer Laufwerkbedientaste steht das Signal als
HIGH aktiv Impuls an Prozessor IC 403 an.
Der Kontakt RECORD SAFETY (Löschsperre) ist bei eingelegter Musik-
kassette geöffnet = HIGH Signal. Damit ignoriert der Prozessor das Be-
tätigen der Taste RECORD.
Der Schalter MEMORY IS 505) und Schalter COUNTER IS 504) liegen
in Reihe. Wird MEMORY betätigt und der Zähler erreicht Zählerstand
000 so schließt S 504 und gibt über C 401 einen LOW-Impuls an Pin 30
von IC 403. Der Prozessor leitet die Stoppfunktion ein.
DLL
Wird während des Spielbetriebes die Kassette entnommen, schließen die
parallel arbeitenden DLL-Schalter S 502 und S 503. Dieses Signal
— aktiv LOW — gelangt über D 401 an Pin 41 von IC 403. Der Prozessor
löst die Stoppfunktion aus. In der Gerätefunktion PLAY bleibt nach
dem Entnehmen der Kassette dieser Zustand gespeichert. Nach dem
Einlegen der Kassette öffnet Schalter CASETTE S 501, der parallel zu
den DLL-Schaltern liegt, und die vorher angewählte Betriebsart PLAY
wird wieder durchgeführt. Schalter S 501 geschlossen = Kassette ent-
nommen.
Endabschaltung
Die Information — Band läuft — wird von einer mehrpoligen Magnet-
scheibe, die am Antriebsrad des Zählers befestigt ist, an IC 501 gegeben.
Dieses IC wandelt die wechselnden magnetischen Felder in elektrische
Impulse um. Diese Impulse gelangen über R 422 an Pin 37 von IC 403.
Diese Bandlauffrequenz wird vom Prozessor mit der 1 kHz Frequenz
des Oszillators IC 404 verglichen, die an Pin 22 (IC 403) anliegt. Bleiben
die Bandlaufimpulse aus z.B. bei einer schwergängigen Kassette, so wird_
STOP ausgelöst. Bei Bandlaufstörungen sollte auch die 1 kHz (± 5 %)
Frequenz des Oszillators IC 404 überprüft werden, da sie als Referenz-
f requenz für die Endabschaltung dient.
Ausgaben
Die Ausgaben für die Gerätefunktionen (Magnete und Motoren) werden
vom Prozessor als HIGH aktiv ausgegeben. Als Beispiel ist der Signalver-
lauf für PLAY herangezogen. Das aktive HIGH Signal des Prozessors
(Pin 12, IC 403) gelangt über D 405 und R 423 an die Basis von Q 407,
dieser schaltet durch und legt 0V an Magneten PLAY. Gleichzeitig wird
auch das von D 405 kommende HIGH Signal über R 420 und C 406 an
die Basis von 0 404 gelegt. Transistor Q 404 steuert durch, damit sperrt
Q 405 und 0 406 wird mit R 425 voll durchgeschaltet. Nach ca. 600 ms
(C 406) sperrt 0 404, Q 405 wird leitend über R 424 und legt den Span-
nungsteiler R 425 und R 426 an 0 V. Damit wird 0 406 hochohmiger
und bildet die Haltespannung für Magnet PLAY, bis mit einem LOW
Signal Q 407 den Magneten abschaltet.
Beim Magnet RECORD wird mit 0 416 eine Überspannung (ca. 36V)
für eine bestimmte Dauer (ca. 200 ms) dazugeschaltet. Nach Ablauf des
Zeitgliedes (C 424) sperrt Q 415 und 0416, damit übernimmt Q 413
den Haltezustand. Diese Überregung sichert ein schnelles und sicheres
Ansprechen der Magnete.
Die von Pin 14 bis Pin 20 (IC 403) abgegebenen dynamischen HIGH Im-
pulse werden mit dem D-Latch IC 402 in statische HIGH Signale umge-
wandelt. Die am D-Eingang anliegende Information wird durch einen
HIGH Impuls (ca. 10 gs) am Clock-Eingang Pin 9 (IC 402) eingeschrie-
ben und steht am 0 -Ausgang statisch an, bis eine neue Information ab-
gespeichert wird.
Capstan Motor, Reel Motor
Mit einem HIGH-Signal über D 418 steuert 0 419 durch und schaltet den
Tonwellenmotor (Capstan) an. Die elektronische Regelung befindet sich
im Motorgehäuse.
Der Wickelmotor (Reel) wird in zwei Drehrichtungen und mit zwei Ge-
schwindigkeiten betrieben. Kernpunkt der Drehrichtungsumkehr ist eine
H-Schaltung, bestehend aus den Schalttransistoren 0420 bis 0423. Da-
mit wird dem Motor wechselseitig die Gleichspannung zugeschaltet. Das
HIGH Signal PLAY gelangt über D 416 und R 447 an die Basis von
Q 423, dieser schaltet durch, legt den Motor über die Zener-Diode an
0 V und schaltet gleichzeitig über R 450 den PNP Transistor 0 420 durch.
Dieser legt die positive Spannung an den Motor. Mit R 449 wird 0 422
sicher gesperrt. Der Motor dreht mit der niedrigen Drehzahl (ca. 2200 U/
min), bedingt durch den Spannungsabfall über D 506.
Durch das HIGH Signal REWIND an D414 wird zusätzlich der Transistor
0 425 leitend, die Zener Diode D 506 wird unwirksam und der Motor
dreht mit der höheren Drehzahl von ca. 3000 U/min.
Mit der Funktion PAUSE wird Q 424 leitend und schaltet den Wickel-
motor ab. Diese Information wird mit C 422 entkoppelt, mit IC 404
differenziert und Transistor 0 426 zugeleitet. Der LOW-Impuls von
0 426 wird dem Prozessor an Pin 5 (IC 403) zugeführt.
Music Finder
Werden die Tasten FF oder REW während der Playfunktion betätigt,
so erkennt der Prozessor die Music Finder-Funktion und gibt an Pin 31
(IC 403) ein LOW-Signal ab = SCAN (Suchlauf). Dieses Signal gelangt
über Stecker A, Pin 9 zur Freigabe des Finderverstärkers. Wird nun eine
Musiklücke erkannt (SPACE = LOW aktiv, siehe auch Analogteil) ge-
langt dieses LOW Signal an den Prozessoreingang Pin 38, der die Play-
funktion einleitet.
Auto Space
Mit Betätigen der Taste AUTO SPACE während der Betriebsfunktion
RECO RD wird der Aufnahmeverstärker stummgeschaltet — Signal HIGH
von Pin 32 (IC 403) — das Band läuft noch ca. 4 sec weiter bis der Pro-
zessor das Band stoppt und RECORD STAND BY auslöst.
Record Stand By
Wird die Taste RECORD betätigt und der Kontakt RECORD SAFETY
S 506 ist geschlossen (LOW an Pin 36, IC 403) geht das Gerät in die
Funktion RECORD STAND BY, das durch Blinken der grünen LED
PLAY angezeigt wird. Die Magnete Play, FF/REW und Record werden
bestromt, die Stummschaltung des Wiedergabezweiges wird aufgehoben
(Clear Muting Playback), der Tonwellenmotor wird eingeschaltet, der
Wickelmotor abgeschaltet, der Aufnahmeverstärker ist stummgeschaltet
(MUTING RA = HIGH an Pin 32, IC 403) und die LED Play blinkt.
Wird nun die Taste PLAY betätigt,geht das Gerät in die Recordfunktion.
LED-Anzeige
Die Betriebsfunktion PLAY, RECORD und REPEAT werden mit je
einer LED angezeigt. Die LEDs werden an der Kathodenseite mit den
LOW aktiven Segmentimpulsen angesteuert. Die positive Betriebsspan-
nung wird mit den Transistoren Q 401 und 0 402 impulsförmig aufge-
schaltet. Wird z.B. die LED RECORD angesteuert, gibt der Prozessor
die Ansteuerimpulse für 0401 in Phase mit den Impulsen von Segment 1
aus. Soll dagegen LED REPEAT leuchten, sind die Ansteuerimpulse für
0 401 synchron mit den Impulsen von Segment 2.
Pulse-Diagramm IC 403
T =
12 ms
t = 3 ms
a= 6 ms
Segment 1
Segment 2
Q401 Rec
28
Q401 Rep.
0401 Rec. + Rep 28
402 Play
29
t
28-
3 6 9 12 15 18 21 24 27 30 33
t ( ms)
