Dual C 824 Serviceanleitung Seite 10

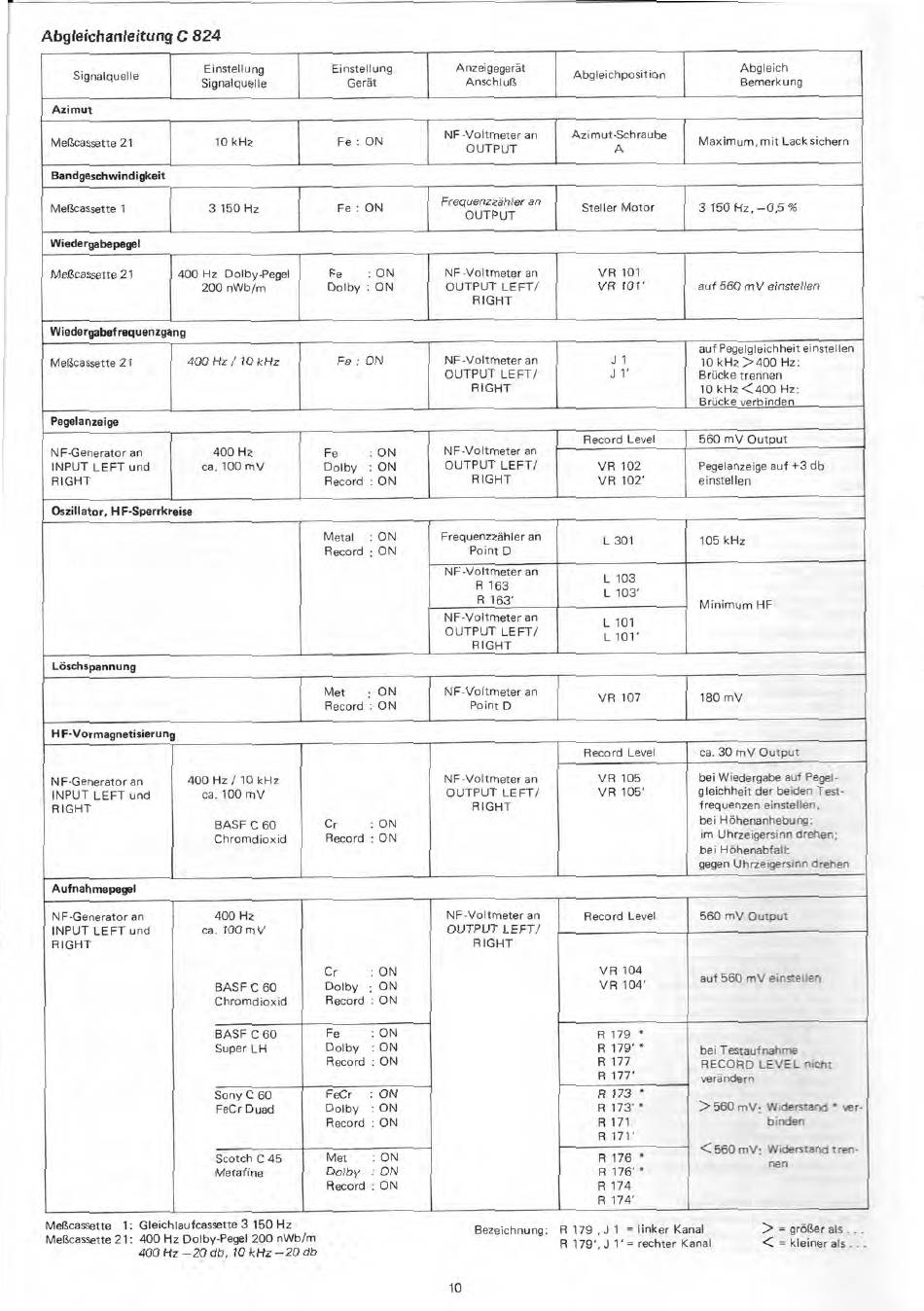

Abgleichanleitung C 824
Signalquelle
Einstellung
Signalquelle
Einstellung
Gerät
Anzeigegerät
Anschluß
Abgleichposition
Abgleich
Bemerkung
Azimut
Meßcassette 21
10 kHz Fe : ON
NF-Voltmeter an
OUTPUT
Azimut-Schraube
A
Maximum, mit Lack sichern
Bandgeschwindigkeit
Meßcassette 1 3 150 Hz
Fe : ON
Frequenzzähler an
OUTPUT
Steller Motor
3 150 Hz, —0,5 %
Wiedergabepegel
Meßcassette 21
400 Hz Dolby-Pegel
200 nWb/m
Fe : ON
Dolby : ON
NF -Voltmeter an
OUTPUT LEFT/
RIGHT
VR 101
VR 101' auf 560 mV einstellen
Wiedergabefrequenzgang
Meßcassette 21
400 Hz / 10 kHz
Fe : ON NF-Voltmeter an
OUTPUT LEFT/
RIGHT
J 1
J 1'
auf Pegelgleichheit einstellen
10 kHz >400 Hz:
Brücke trennen
10 kHz <400 Hz:
Brücke verbinden
Pegelanzeige
NF-Generator an
INPUT LEFT und
RIGHT
400 Hz
ca. 100 mV
Fe
: ON
Dolby : ON
Record : ON
NF-Voltmeter an
OUTPUT LEFT/
RIGHT
Record Level
560 mV Output
VR 102
VR 102'
Pegelanzeige auf +3 db
einstellen
Oszillator, HF-Sperrkreise
Metal : ON
Record : ON
Frequenzzähler an
Point D
L 301 105 kHz
NE -Voltmeter an
R 163
R 163'
L 103
L 103'
Minimum HF
NF-Voltmeter an
OUTPUT LEFT/
RIGHT
L 101
L 101'
Löschspannung
Met : ON
Record : ON
NF-Voltmeter an
Point D
VR 107 180 mV
HF-Vormagnetisierung
NF-Generator an
INPUT LEFT und
RIGHT
400 Hz /10 kHz
ca. 100 mV
BASF C 60
Chromdioxid
Cr : ON
Record : ON
NF-Voltmeter an
OUTPUT LEFT/
RIGHT
Record Level
ca. 30 mV Output
VR 105
VR 105'
bei Wiedergabe auf Pegel-
g leichheit der beiden Test-
frequenzen einstellen,
bei Höhenanhebung:
im Uhrzeigersinn drehen;
bei Höhenabfall:
gegen Uhrzeigersinn drehen
Aufnahmepegel
NF-Generator an
INPUT LEFT und
RIGHT
400 Hz
ca. 100 mV
BASF C 60
Chromdioxid
Cr
:ON
Dolby : ON
Record : ON
NF-Voltmeter an
OUTPUT LEFT/
RIGHT
Record Level
560 mV Output
VR 104
VR 104'
auf 560 mV einstellen
BASF C 60
Super LH
Fe : ON
Dolby : ON
Record : ON
R 179 *
R 179' *
R 177
R 177'
bei Testaufnahme
RECORD LEVEL nicht
verändern
Sony C 60
FeCr Duad
FeCr : ON
Dolby : ON
Record : ON
R 173 *
R 173' *
R 171
R 171'
>560 mV: Widerstand • yer-
binden
Scotch C 45
Metafine
Met : ON
Dolby : ON
Record : ON
R 176 *
R 176' •
R 174
R 174'
<560 mV: Widerstand Iren-
nen
Meßcassette 1: Gleichlaufcassette 3 150 Hz
Meßcassette 21: 400 Hz Dolby-Pegel 200 nWb/m
400 Hz —20 db, 10 kHz —20 db
10
Bezeichnung: R 179 ‚J 1 = linker Kanal
> = größer als . . .
R 179', J 1' = rechter Kanal
< = kleiner als . . .
