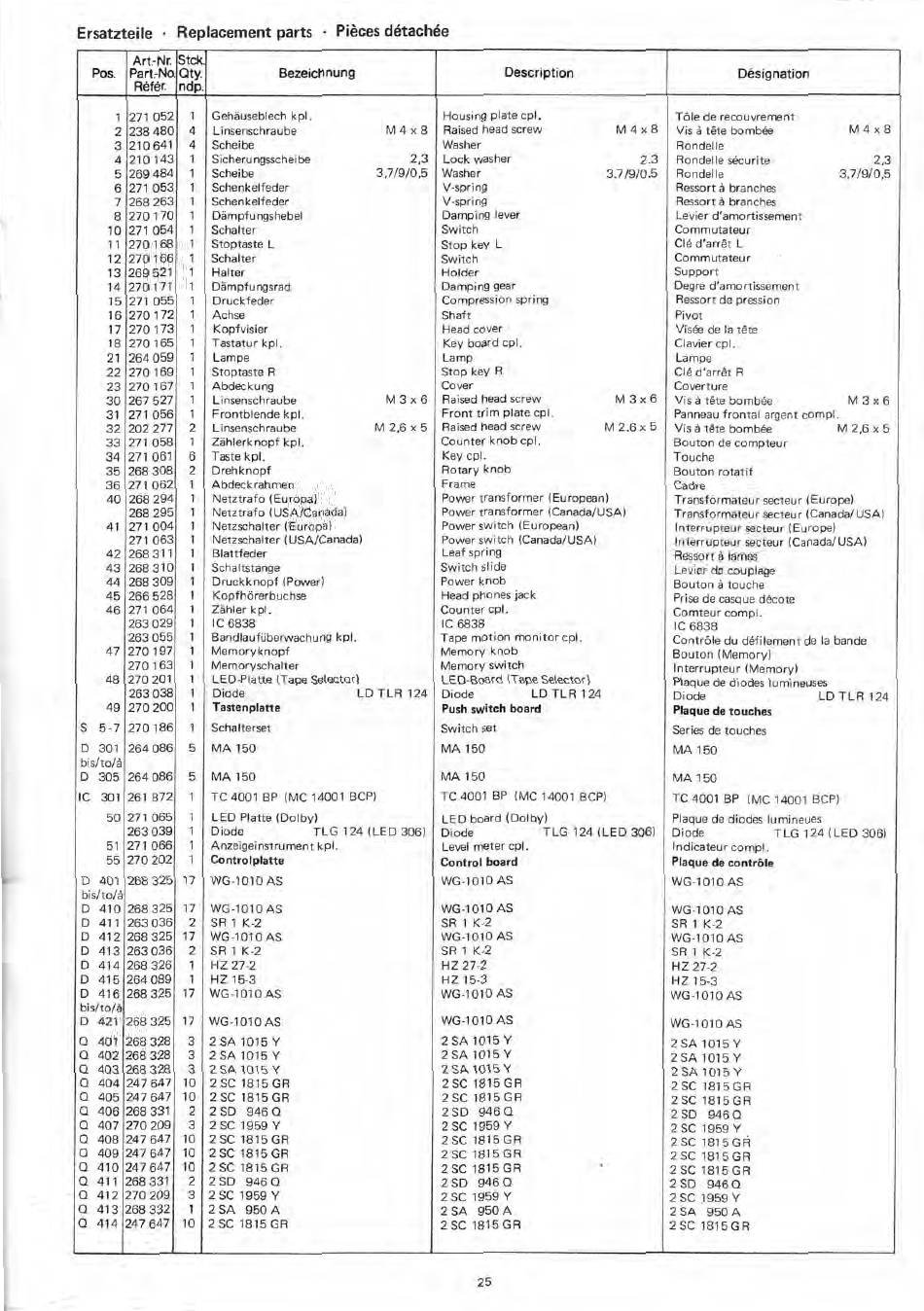

Dual C 824 Serviceanleitung Seite 25

Ersatzteile • Replacement parts • Piöces dötachde
Pos.
Art.-Nr.
Part,No.Qty.
Peter.
Std<
ndp.
Bezeichnung Description Designation
1 271 052 1
Gehäuseblech kpl. Housing plate cpl. Töle de recouvrement
2 238 480 4
Linsenschraube M 4 x 8
Raised head screw M 4 x 8
Vis ä täte bombe
M 4 x 8
3 210 641 4 Scheibe Washer
Rondelle
4 210 143 1
Sicherungsscheibe 2,3 Lock washer
2.3 Rondelle säcurite 2,3
5 269 484 1 Scheibe 3,7/9/0,5 Washer 3.7/9/0.5
Rondelle 3,7/9/0,5
6 271 053 1
Schenkelfeder V -spring
Ressort ä branches
7 268 263 1 Schenkelfeder V-spring Ressort ä branches
8 270 170 1 Dämpfungshebel
Damping lever
Levier d'amortissement
10 271 054 1
Schalter
Switch
Commutateur
11 270 168 1 Stoptaste L
Stop key L
Cl ä d'arrät L
12 270 166 1 Schalter Switch Commutateur
13 269 521 1 Halter Holder
Support
14 270 171 1 Dämpfungsrad Damping gear Degre d'amortissement
15 271 055 1 Druckfeder
Compression spring Ressort de pression
16 270 172 1 Achse Shaft Pivot
17 270 173
1 Kopfvisier Head cover
Vis äe de la täte
18 270 165 1 Tastatur kpl. Key board cpl. Clavier cpl.
21 264 059 1
Lampe Lamp
Lampe
22 270 169 1 Stoptaste R
Stop key R
Clä d'arrät R
23 270 167 1 Abdeckung
Cover
Coverture
30 267 527 1 Linsenschraube
M 3 x 6
Raised head screw
M 3 x 6
Vis ä täte bombe
M 3 x 6
31 271 056 1
Frontblende kpl.
Front trim plate cpl.
Panneau frontal argent compl.
32 202 277 2 Linsenschraube
M 2,6 x 5
Raised head screw
M 2.6 x 5
Vis ä täte bombe M 2,6 x 5
33 271 058 1
Zählerknopf kpl.
Counter knob cpl.
Bouton de compteur
34 271 061 6 Taste kpl.
Key cpl.
Touche
35 268 308 2
Drehknopf
Rotary knob
Bouton rotatif
36 271 062 1 Abdeckrahmen
Frame
Cadre
40 268 294
1 Netztrafo (Europa) Power transformer (European)
Transformateur secteur (Europe)
268 295 1 Netztrafo (USA/Canada)
Power transformer (Canada/USA)
Transformateur secteur (Canada/USA)
41 271 004 1 Netzschalter (Europa)
Power switch (European)
Interrupteur secteur (Europe)
271 063 1 Netzschalter (USA/Canada) Power switch (Canada/USA)
Interrupteur secteur (Canada/USA)
42 268 311 1 Blattfeder
Leaf spring
Ressort ä lames
43 268 310 1
Schaltstange
Switch slide
Levier de couplage
44 268 309 1 Druckknopf (Power)
Power knob
Bouton ä buche
45 266 528 1 Kopfhörerbuchse Head phones jack
Prise de casque däcote
46 271 064 1
Zähler kpl. Counter cpl.
Comteur compl.
263 029 1 106838 IC 6838
IC 6838
263 055 1 Bandlaufüberwachung kpl. Tape motion monitor cpl.
Contröle du däfilement de la bande
47 270 197 1 Memoryknopf Memory knob
Bouton (Memory)
270 163 1 Memoryschalter Memory switch
Interrupteur (Memory)
48 270 201 1 LED-Platte (Tape Selector) LED-Board (Tape Selector)
Plaque de diodes lumineuses
263 038 1 Diode LD TLR 124 Diode LD TLR 124
Diode LD TLR 124
49 270 200 1 Tastenplatte
Push switch board
Plaque de touches
S 5-7 270 186 1 Schalterset Switch set
Series de touches
D 301 264 086 5 MA 150 MA 150
MA 150
bis/to/ä
D 305 264 086
5 MA 150 MA 150
MA 150
IC 301 261 872 1 TC 4001 BP (MC 14001 BCP)
TC 4001 BP (MC 14001 BCP)
TC 4001 BP (MC 14001 BCP)
50 271 065 1 LED Platte (Dolby)
LED board (Dolby) Plaque de diodes lumineues
263 039 1 Diode TLG 124 (LED 306) Diode TLG 124 (LED 3061
Diode TLG 124 (LED 306)
51 271 066 1 Anzeigeinstrument kpl.
Level meter cpl.
Indicateur compl.
55 270 202 1 Controlplatte
Control board Plaque de contröle
D 401 268 325 17 WG-1010 AS WG-1010 AS
WG-1010A5
bis/to/ä
D 410 268 325 17 WG-1010 AS WG-1010 AS
WG-1010 AS
D 411 263 036 2 SR 1 K-2 SR 1 K-2
SR 1 K-2
D 412 268 325 17 WG-1010 AS WG-1010 AS
WG-1010 AS
D 413 263 036 2 SR 1 K-2 SR 1 K-2
SR 1 K-2
D 414 268 326 1 HZ 27-2 HZ 27-2
HZ 27-2
D 415 264 089 1 HZ 15-3 HZ 15-3
HZ 15-3
D 416 268 325 17 WG-1010 AS WG-1010 AS
WG-1010 AS
bis/to/ä
D 421 268 325 17 WG-1010 AS
WG-1010 AS
WG-1010A5
Q 401 268 328 3 2 SA 1015 Y
2 SA 1015 Y
2 SA 1015 Y
Q 402 268 328 3 2 SA 1015 Y
2 SA 1015 Y
2 SA 1015 Y
Q 403 268 328 3 2 SA 1015 Y 2 SA 1015 Y
2 SA 1015 Y
Q 404 247 647 10 2SC 1815 GR 2SC 1815 GR
2SC 1815 GR
Q 405 247 647 10
2SC 1815 GR 2SC 1815 GR
2SC 1815 GR
Q 406 268 331 2 2 SD 9460
2 SD 9460
2 SD 9460
Q 407 270 209 3 2SC 1959V 2SC 1959V
2SC 1959V
0 408 247 647 10 2SC 1815 GR
2SC 1815 GR
2SC 1815 GR
Q 409
Q 410
247 647
247 647
10
10
2SC 1815 GR
2SC 1815 GR
2SC 1815 GR
•
2SC 1815 GR
2SC 1815 GR
2SC 1815 GR
Q 411 268 331 2 2 SD 946 0
2 SD 9460
2 SD 9460
Q 412 270 209
3 2SC 1959Y
2SC 1959V
2 SC j959 Y
0 413 268 332 1 2 SA 950 A
2 SA 950 A
2 SA 950 A
Q 414 247 647 10
2SC 1815 GR
2SC 1815 GR
2SC 1815GR
