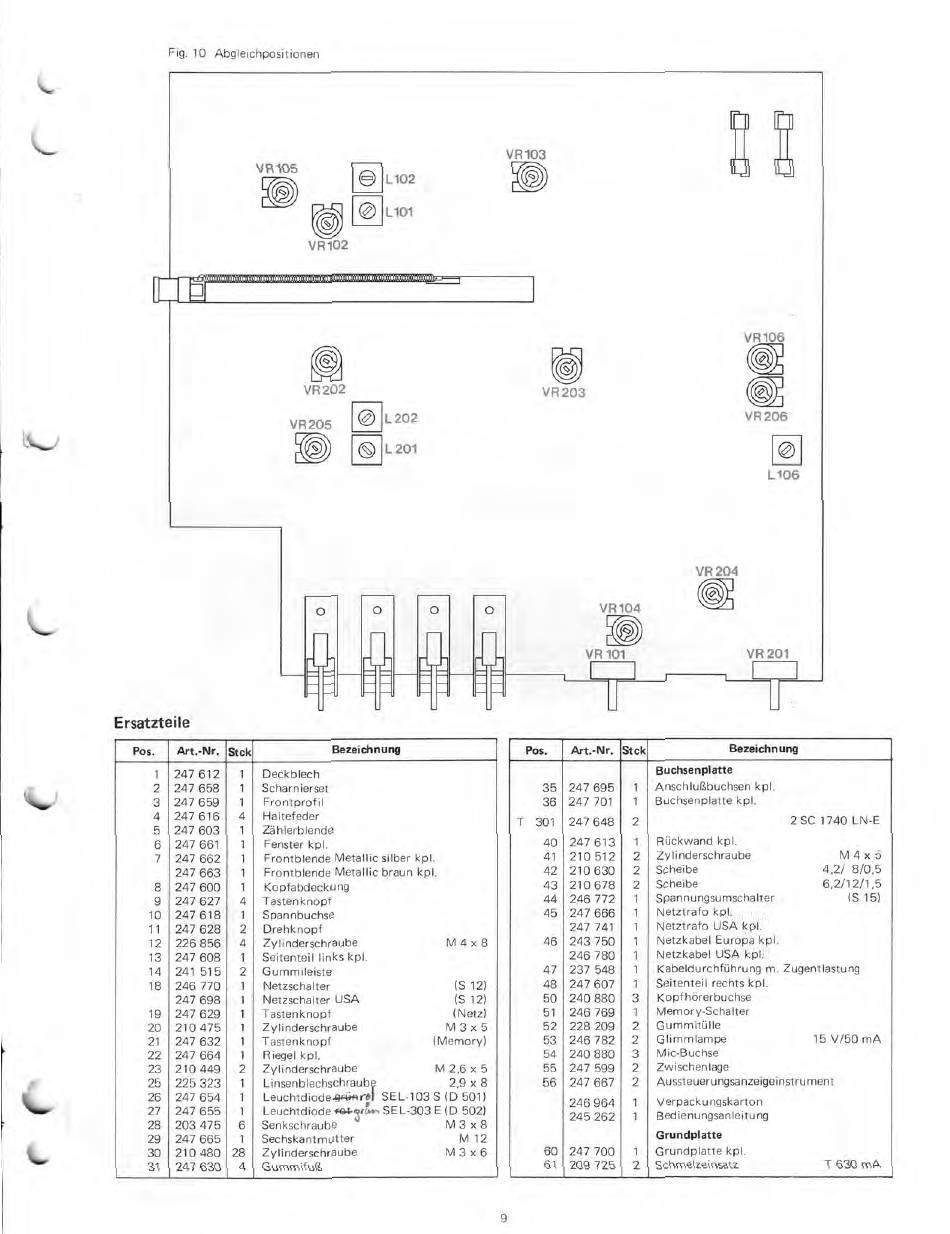

Dual C 809 Serviceanleitung Seite 9

Fig. 10 Abgleichpositionen
VR 105
VR102
L102
L101
VR103
Ersatzteile
VR 202
VR205
L 202
L201
Pos.
Art.-Nr. Stck
Bezeichnung
1
247 612 1 Deckblech
2
247 658 1 Scharnierset
3 247 659
1 Frontprofil
4 247 616
4 Haltefeder
5 247 603 1
Zählerblende
6
247 661
1 Fenster kpl.
7 247 662 1 Frontblende Metallic silber kpl.
247 663 1 Frontblende Metallic braun kpl.
8
247 600 1 Kopfabdeckung
9
247 627 4 Tastenknopf
10
247 618 1 Spannbuchse
11
247 628 2 Drehknopf
12
226 856 4 Zylinderschraube M 4 x 8
13 247 608 1
Seitenteil links kpl.
14 241 515 2 Gummileiste
18 246 770 1 Netzschalter (S 12)
247 698 1 Netzschalter USA (S 12)
19 247 629 1
Tastenknopf
(Netz)
20 210 475 1
Zylinderschraube M 3 x 5
21 247 632 1
Tastenknopf (Memory)
22
247 664 1 Riegel kpl.
23
210 449 2 Zylinderschraube M 2,6 x 5
25 225 323
1 Linsenblechschraub9 2,9 x 8
26 247 654 1 Leuchtdiodeg4erei SEL-103 S (D 501)
27 247 655 1 Leuchtdiode ifeiititi.-+ SEL-303 E (D 502)
28
203 475 6 Senkschraube M 3 x 8
29 247 665 1 Sechskantmutter M 12
30
210 480 28
Zylinderschraube M 3 x 6
31
247 630 4 Gummifuß
VR 203
VR104
VR 204
VR106
VR 206
L106
VR 201
Pos.
Art.-Nr. St ck
Bezeichnung
Buchsenplatte
35 247 695
1 Anschlußbuchsen kpl.
36 247 701
1 Buchsenplatte kpl.
T 301
247 648 2 2 SC 1740 LN-E
40 247 613
1
Rückwand kpl.
41 210 512
2 Zylinderschraube
M 4 x 5
42 210 630
2 Scheibe 4,2/ 8/0,5
43 210 678 2
Scheibe 6,2/12/1,5
44 246 772 1
Spannungsumschalter (S 15)
45 247 666 1
Netztrafo kpl.
247 741 1
Netztrafo USA kpl.
46
243 750 1
Netzkabel Europa kpl.
246 780
1
Netzkabel USA kpl.
47 237 548
1 Kabeldurchführung m. Zugentlastung
48 247 607 1
Seitenteil rechts kpl.
50 240 880 3
Kopfhörerbuchse
51 246 769 1 Memory-Schalter
52 228 209 2 Gummitülle
53
246 782 2
Glimmlampe 15 V/50 mA
54 240 880 3
Mic-Buchse
55 247 599 2
Zwischenlage
56
247 667 2
Aussteuerungsanzeigeinstrument
246 964
1 Verpackungskarton
245 262
1 Bedienungsanleitung
Grundplatte
60 247 700 1
Grundplatte kpl.
61 209 725 2 Schmelzeinsatz T 630 mA
