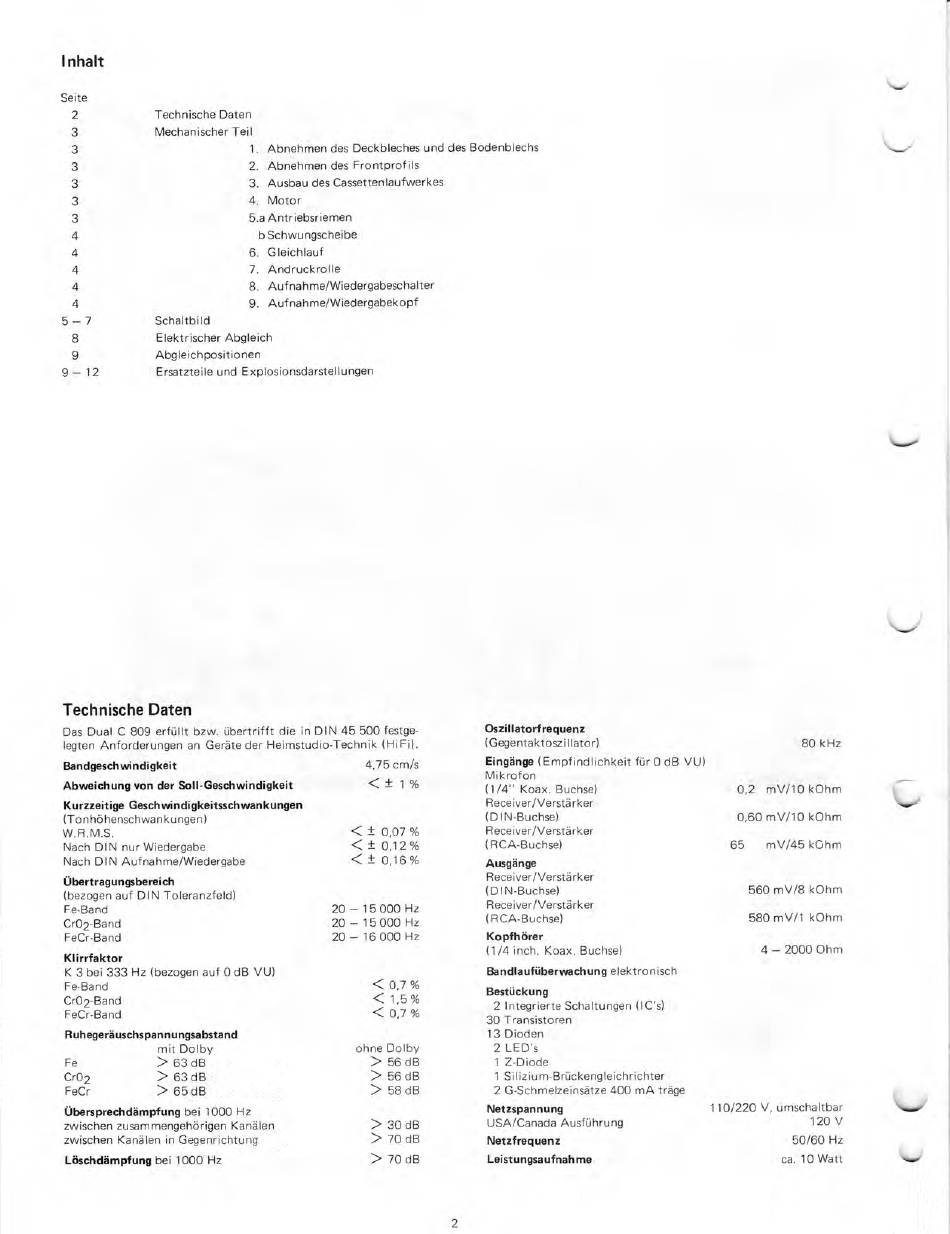

Inhalt
Seite
2
3
3
3
3
3
3
4
4
4
4
4
5 — 7
8
Technische Daten
Mechanischer Teil
1. Abnehmen des Deckbleches und des Bodenblechs
2. Abnehmen des Frontprofils
3. Ausbau des Cassettenlaufwerkes
4. Motor
5.a Antriebsriemen
b Schwungscheibe
6. Gleichlauf
7. Andruckrolle
8. Aufnahme/Wiedergabeschalter
9. Aufnahme/Wiedergabekopf
Schaltbild
Elektrischer Abgleich
9
Abgleichpositionen
9 — 12
Ersatzteile und Explosionsdarstellungen
Technische Daten
Das Dual C 809 erfüllt bzw. übertrifft die in DIN 45 500 festge-
legten Anforderungen an Geräte der Heimstudio-Technik
Bandgeschwindigkeit
4,75 cm/s
Abweichung von der Soll-Geschwindigkeit
< ±
1 %
Kurzzeitige Geschwindigkeitsschwankungen
(Tonhöhenschwankungen)
W.R.M.S.
< ± 0,07 %
Nach DIN nur Wiedergabe
< ± 0.12%
Nach DIN Aufnahme/Wiedergabe
< ± 0,16%
Übertragungsbereich
(bezogen auf DIN Toleranzfeld)
Fe-Band
20 — 15 000 Hz
Cr02-Band
20 — 15 000 Hz
FeCr-Band
20— 16 000 Hz
Klirrfaktor
K 3 bei 333 Hz (bezogen auf 0 dB VU)
Fe-Band
< 0,7 %
Cr02-Band
< 1,5 %
FeCr-Band
< 0,7 %
Ruhegeräuschspannungsabstand
mit Dolby
Fe
> 63 dB
Cr02
> 63 dB
FeCr
> 65 dB
übersprechdämpfung bei 1000 Hz
zwischen zusammengehörigen Kanälen
zwischen Kanälen in Gegenrichtung
Löschdämpfung bei 1000 Hz
ohne Dolby
> 56 dB
> 56 dB
> 58 dB
>30 dB
> 70 dB
> 70 dB
Oszillatorfrequenz
(Gegentaktoszillator)
Eingänge (Empfindlichkeit für 0 dB VU)
Mikrofon
(1/4" Koax. Buchse)
Receiver/Verstärker
(DIN-Buchse)
Receiver/ Verstärker
(RCA-Buchse)
Ausgänge
Receiver/ Verstärker
(DIN-Buchse)
Receiver/Verstärker
(RCA-Buchse)
Kopfhörer
(1/4 inch. Koax. Buchse)
Bandlaufüberwachung elektronisch
Bestückung
2 Integrierte Schaltungen Cl C's)
30 Transistoren
13 Dioden
2 LED's
1 Z-Diode
1 Silizium-Brückengleichrichter
2 G-Schmelzeinsätze 400 mA träge
Netzspannung
USA/Canada Ausführung
Netzfrequenz
Leist ungsa uf nah me
80 kHz
0,2 mV/10 kOhm
0,60 mV/10 kOhm
65
mV/45 kOhm
560 mV/8 kOhm
580 mV/1 kOhm
4 — 2000 Ohm
110/220V, umschaltbar
120 V
50/60 Hz
ca. 10 Watt
2
