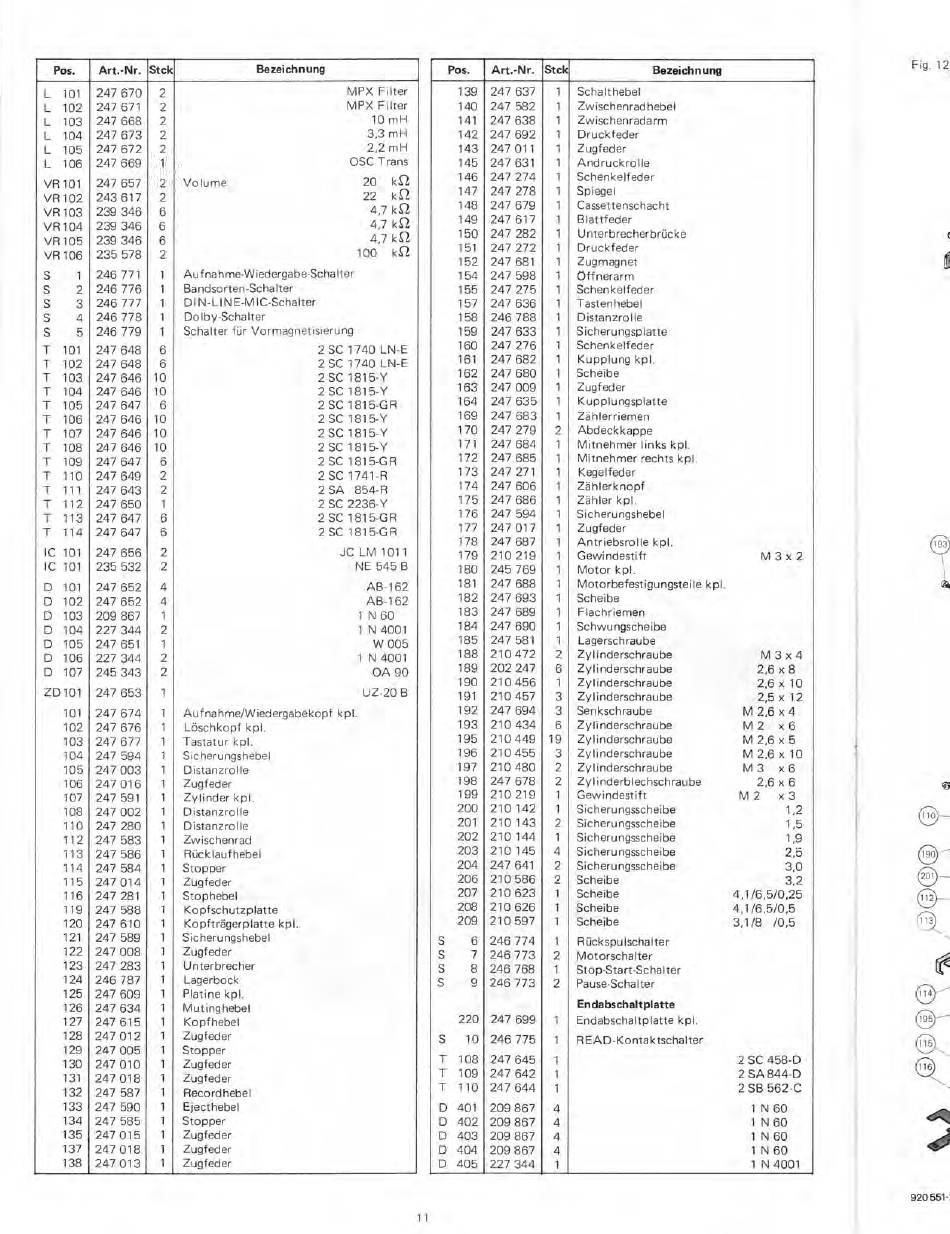

Dual C 809 Serviceanleitung Seite 11

Pos.
Art.-Nr. Stck
Bezeichnung
L 101 247 670
MPX Filter
L 102
247 671
MPX Filter
L 103
247 668
10 mH
L 104 247 673
3,3 mH
L 105
247 672
2,2 mH
L 106
247 669
OSC Trans
VR101
247 657 Volume
20 k12
VR102 243 617
22 kn
VR103
239 346
4,7k2
VR104 239 346
4,7
kn
VR 105 239 346
4,7 kS2
VR106 235 578
100
kn
s
1 246 771
Aufnahme-Wiedergabe-Schalter
S • 2
246 776
Bandsorten-Schalter
S
3 246 777
DIN-LINE-MIC-Schalter
S 4
246 778 Dolby-Schalter
S
5 246 779
Schalter für Vormagnetisierung
T 101 247 648
2 SC 1740 LN-E
T 102 247 648
2 SC 1740 LN-E
T 103 247 646 2 SC 1815-Y
T 104 247 646 2 SC 1815-Y
T 105 247 647
2 SC 1815-GR
T 106 247 646 2 SC 1815-Y
T 107 247 646 2 SC 1815-Y
T 108 247 646
2 SC 1815-Y
T 109 247 647
2 SC 1815-GR
T 110 247 649 2 SC 1741-R
T 111 247 643 2 SA 854-R
T 112 247 650 2 SC 2236-Y
T 113 247 647 2 SC 1815-GR
T 114 247 647 2 SC 1815-GR
IC 101
247 656
JC LM 1011
IC 101 235 532
NE 545 B
D 101 247 652 AB-162
D 102 247 652 AB-162
D 103 209 867
1 N 60
D 104 227 344 1 N4001
D 105 247 651 W005
D 106 227 344 1 N4001
D 107 245 343 0A90
ZD101 247 653 UZ-20B
101 247 674 Aufnahme/Wiedergabekopf kpl.
102 247 676 Löschkopf kpl.
103 247 677 Tastatur kpl.
104 247 594 Sicherungshebel
105 247 003 Distanzrolle
106 247 016
Zugfeder
107
247 591
Zylinder kpl.
108 247 002 Distanzrolle
110 247 280 Distanzrolle
112 247 583
Zwischenrad
113 247 586 Rücklaufhebel
114 247 584 Stopper
115 247 014 Zugfeder
116 247 281 Stophebel
119 247 588 Kopfschutzplatte
120 247 610 Kopfträgerplatte kpl.
121 247 589 Sicherungshebel
122 247 008 Zugfeder
123 247 283 Unterbrecher
124 246 787 Lagerbock
125 247 609 Platine kpl.
126 247 634
Mutinghebel
127 247 615
Kopfhebel
128 247 012 Zugfeder
129 247 005 Stopper
130 247 010 Zugfeder
131 247 018
Zugfeder
132 247 587 Recordhebel
133 247 590 Ejecthebel
134 247 585 Stopper
135 247 015 Zugfeder
137 247 018 Zugfeder
138 247 013 Zugfeder
Pos. Art.-Nr. Stck Bezeichnung
139 247 637 1 Schalthebel
140 247 582 1 Zwischenrad hebel
141 247 638 1 Zwischenradarm
142 247 692 1 Druckfeder
143 247 011 1 Zugfeder
145 247 631 1 Andruckrolle
146 247 274 1 Schenkelfeder
147 247 278 1 Spiegel
148 247 679 1 Cassettenschacht
149 247 617 1 Blattfeder
150 247 282 1 Unterbrecherbrücke
151 247 272 1 Druckfeder
152 247 681 1 Zugmagnet
154 247 598 1 öffnerarm
155 247 275 1 Schenkelfeder
157 247 636 1 Tastenhebel
158 246 788 1
Distanzrolle
159 247 633 1 Sicherungsplatte
160 247 276 1 Schenkelfeder
161 247 682 1
Kupplung kpl.
162 247 680 1
Scheibe
163 247 009 1 Zugfeder
164 247 635 1 Kupplungsplatte
169 247 683 1 Zählerriemen
170 247 279 2
Abdeckkappe
171 247 684 1
Mitnehmer links kpl.
172 247 685 1 Mitnehmer rechts kpl.
173 247 271 1 Kegelfeder
174 247 606 1 Zählerknopf
175 247 686 1 Zähler kpl.
176 247 594 1 Sicherungshebel
177 247 017 1 Zugfeder
178 247 687 1
Antriebsrolle kpl.
179 210 219 1
Gewindestift M 3 x 2
180 245 769
1 Motor kpl.
181 247 688
1 Motorbefestigungsteile kpl.
182 247 693 1 Scheibe
183 247 689
1 Flachriemen
184 247 690 1
Schwungscheibe
185 247 581 1 Lagerschraube
188 210 472 2 Zylinderschraube
M 3 x 4
189 202 247 6
Zylinderschraube 2,6 x 8
190 210 456 1
Zylinderschraube 2,6x 10
191 210 457 3
Zylinderschraube 2,5 x 12
192 247 694 3
Senkschraube M 2,6 x 4
193 210 434 6
Zylinderschraube M 2
x 6
195 210 449 19
Zylinderschraube
M 2,6 x 5
196 210 455
3 Zylinderschraube M 2,6 x 10
197 210 480 2 Zylinderschraube
M3 x6
198 247 678 2 Zylinderblechschraube
2,6 x 6
199 210 219 1
Gewindestift M2 x3
200 210 142 1
Sicherungsscheibe
1,2
201 210 143 2
Sicherungsscheibe
1,5
202 210 144
1 Sicherungsscheibe
1,9
203 210 145
4 Sicherungsscheibe
2,5
204 247 641
2
Sicherungsscheibe 3,0
206 210 586
2
Scheibe 3,2
207 210 623
1
Scheibe 4,1/6,5/0,25
208 210 626
1 Scheibe
4,1/6,5/0,5
209 210 597
1 Scheibe
3,1/8 /0,5
S 6 246 774
1 Rückspulschalter
S 7 246 773
2 Motorschalter
S 8 246 768
1 Stop-Start-Schalter
S 9 246 773
2 Pause-Schalter
Endabschaltplatte
220 247 699 1 Endabschaltplatte kpl.
S 10 246 775
1 READ-Kontaktschalter
T 108 247 645
1 2 SC 458-D
T 109 247 642
1
2 SA 844-D
T 110 247 644
1 2 SB 562-C
D 401 209 867
4 1 N 60
D 402 209 867
4 1 N 60
D 403 209 867
4 1 N 60
D 404 209 867
4 1 N 60
D 405 227 344
1 1 N 4001
Fig. 12
113
A
11
920 551-:
