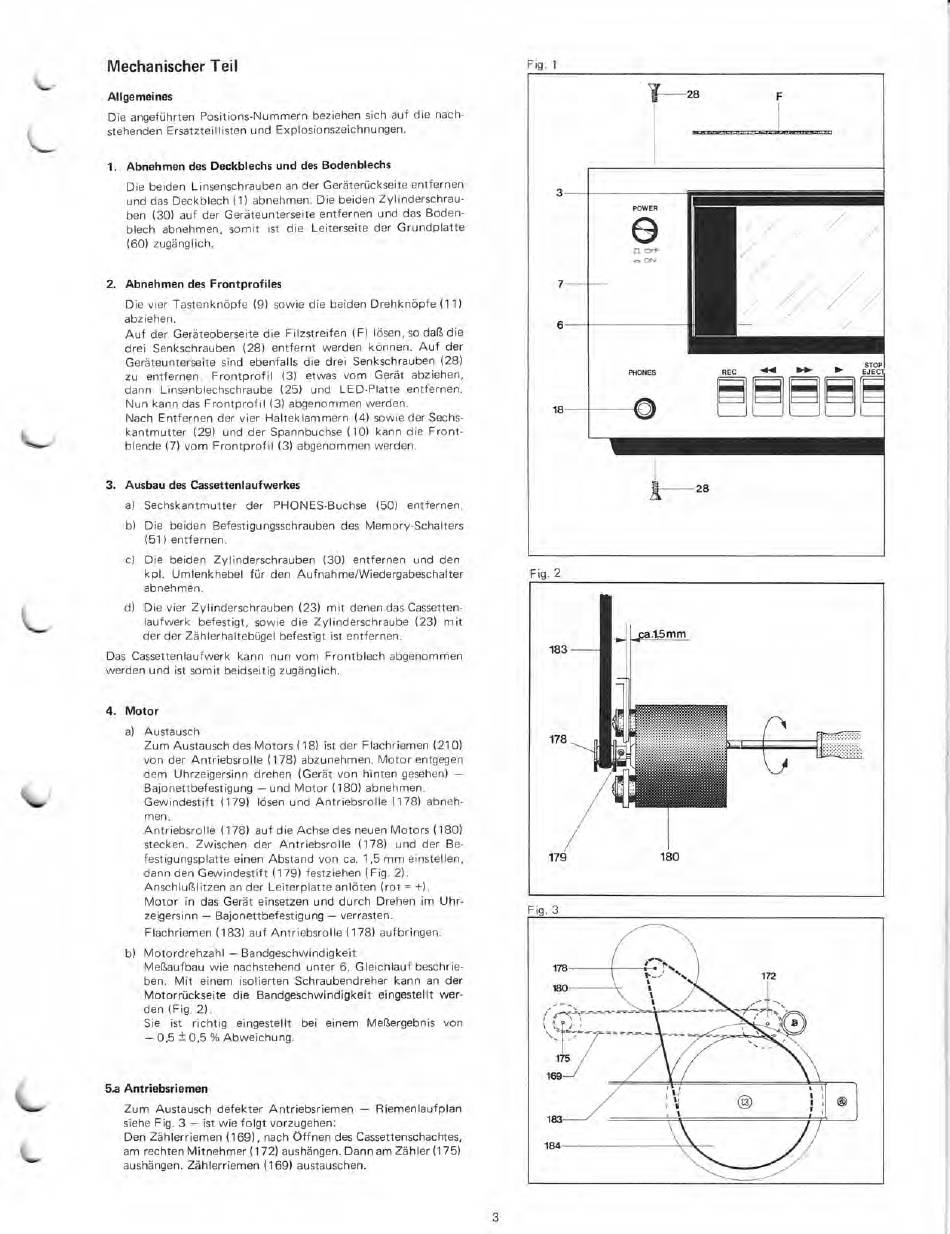

Dual C 809 Serviceanleitung Seite 3

Mechanischer Teil Fig. 1
Allgemeines
Die angeführten Positions-Nummern beziehen sich auf die nach-
stehenden Ersatzteillisten und Explosionszeichnungen.
1. Abnehmen des Deckblechs und des Bodenblechs
Die beiden Linsenschrauben an der Geräterückseite entfernen
und das Deckblech (1) abnehmen. Die beiden Zylinderschrau-
ben (30) auf der Geräteunterseite entfernen und das Boden-
blech abnehmen, somit ist die Leiterseite der Grundplatte
(60) zugänglich.
2. Abnehmen des Frontprofiles
Die vier Tastenknöpfe (9) sowie die beiden Drehknöpfe (11)
abziehen.
Auf der Geräteoberseite die Filzstreifen (F) lösen, so daß die
drei Senkschrauben (28) entfernt werden können. Auf der
Geräteunterseite sind ebenfalls die drei Senkschrauben (28)
zu entfernen. Frontprofil (3) etwas vom Gerät abziehen,
dann Linsenblechschraube (25) und LED-Platte entfernen.
Nun kann das Frontprofil (3) abgenommen werden.
Nach Entfernen der vier Halteklammern (4) sowie der Sechs-
kantmutter (29) und der Spannbuchse (10) kann die Front-
blende (7) vom Frontprofil (3) abgenommen werden.
3. Ausbau des Cassettenlaufwerkes
a) Sechskantmutter der PHONES-Buchse 1501 entfernen.
b) Die beiden Befestigungsschrauben des Memory-Schalters
(51) entfernen.
c) Die beiden Zylinderschrauben (30) entfernen und den
kpl. Umlenkhebel für den Aufnahme/Wiedergabeschalter
abnehmen.
d) Die vier Zylinderschrauben (23) mit denen das Cassetten-
laufwerk befestigt, sowie die Zylinderschraube (23) mit
der der Zählerhaltebügel befestigt ist entfernen.
Das Cassettenlaufwerk kann nun vom Frontblech abgenommen
werden und ist somit beidseitig zugänglich.
4. Motor
a) Austausch
Zum Austausch des Motors (18) ist der Flachriemen (210)
von der Antriebsrolle (178) abzunehmen. Motor entgegen
dem Uhrzeigersinn drehen (Gerät von hinten gesehen) —
Bajonettbefestigung — und Motor (180) abnehmen.
Gewindestift (179) lösen und Antriebsrolle (178) abneh-
men.
Antriebsrolle (178) auf die Achse des neuen Motors (180)
stecken. Zwischen der Antriebsrolle (178) und der Be-
festigungsplatte einen Abstand von ca. 1,5 mm einstellen,
dann den Gewindestift (179) festziehen ( Fig. 2).
Anschlußlitzen an der Leiterplatte anlöten (rot = +).
Motor in das Gerät einsetzen und durch Drehen im Uhr-
zeigersinn — Bajonettbefestigung — verrasten.
Flachriemen (183) auf Antriebsrolle (178) aufbringen.
b) Motordrehzahl — Bandgeschwindigkeit
Meßaufbau wie nachstehend unter 6. Gleichlauf beschrie-
ben. Mit einem isolierten Schraubendreher kann an der
Motorrückseite die Bandgeschwindigkeit eingestellt wer-
den (Fig. 21.
Sie ist richtig eingestellt bei einem Meßergebnis von
—0,5 ± 0,5 % Abweichung.
5.a Antriebsriemen
Zum Austausch defekter Antriebsriemen — Riemenlaufplan
siehe Fig. 3 — ist wie folgt vorzugehen:
Den Zählerriemen (169), nach Öffnen des Cassettenschachtes,
am rechten Mitnehmer (172) aushängen. Dann am Zähler (175)
aushängen. Zählerriemen (169) austauschen.
POWER
n OFF
ON
PHONES REC
18-0
A-28
ANI IH>
STOP
EJECT
1 3.11
Fig. 2
Fig. 3
3
