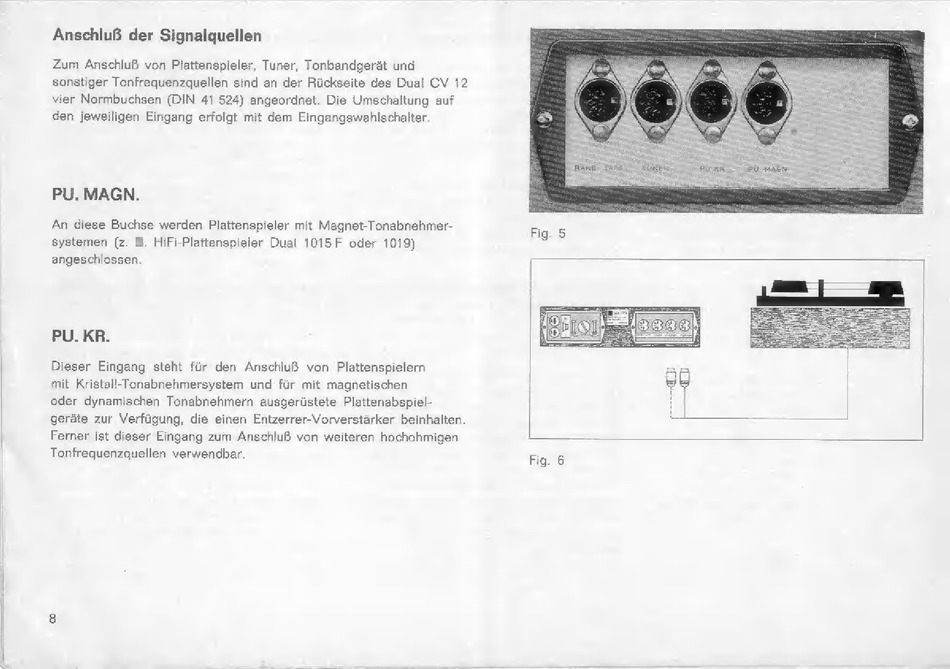

Dual CV 12 Bedienungsanleitung Seite 8

AnschluB der Signalquellen
Zum AnschluB von Plattenspieler, Tuner, Tonbandgerät und
sonstiger Tonfrequenzquellen sind an der Rückseite des Dual CV 12
vier Normbuchsen (DIN 41 524) angeordnet. Die Umschaltung auf
den jeweiligen Eingang erfolgt mit dem Eingangswahlschalter.
PU. MAGN.
An diese Buchse werden Plattenspieler mit Magnet-Tonabnehmer-
systemen (z. B. HiFi-Plattenspieler Dual 1015F oder 1019)
angeschlossen
PU.KR.
Dieser Eingang steht für den Anschluß von Plattenspielern
mit Kristall-Tonabnehmersystem und für mit magnetischen
oder dynamischen Tonabnehmern ausgerüstete Plattenabspiel-
geräte zur Verfügung, die einen Entzerrer-Vorverstarker beinhalten.
Ferner ist dieser Eingang zum Anschluß von weiteren hochohmigen
Tonfrequenzquellen verwendbar.
ee ne
a =_
Se
SS
6 mie sem
oa en.
Fig. 6
