Dual CV 12 Bedienungsanleitung Seite 16

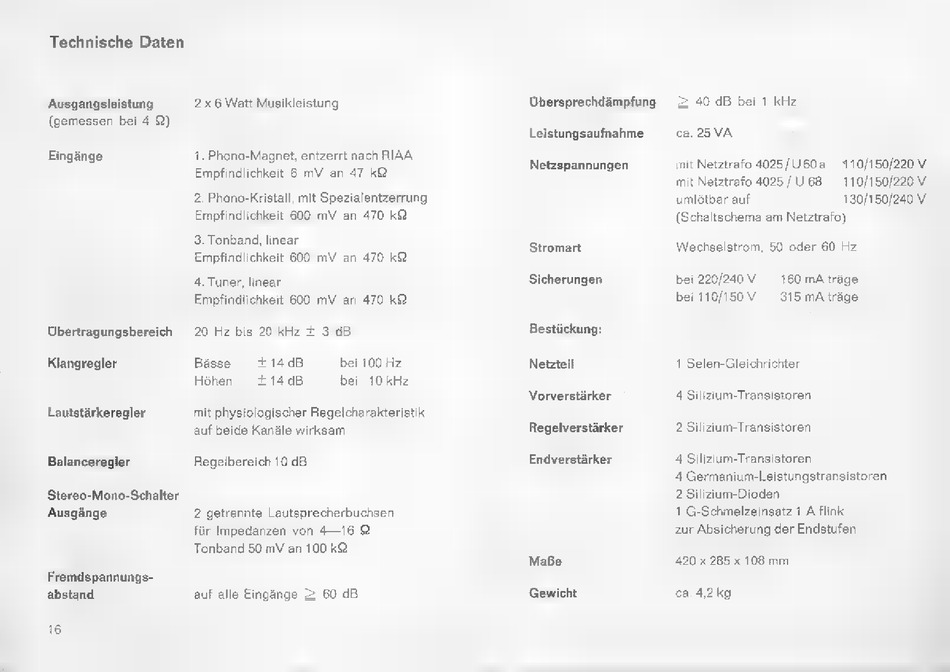

Technische Daten
Ausgangsleistung
(gemessen bei 4 2)
Eingánge
Ubertragungsbereich
Klangregler
Lautstárkeregler
Balanceregler
Stereo-Mono-Schalter
Ausgánge
Fremdspannungs-
abstand
16
2 x 6 Watt Musikleistung
1. Phono-Magnet, entzerrt nach RIAA
Empfindlichkeit 6 mV an 47 kQ
2. Phono-Kristall, mit Spezialentzerrung
Empfindlichkeit 600 mV an 470 kQ
3. Tonband, linear
Empfindlichkeit 600 mV an 470 kQ
4. Tuner, linear
Empfindlichkeit 600 mV an 470 kQ
20 Hz bis 20 kHz + 3 dB
Bässe +14dB bei 100 Hz
Höhen +14dB bei 10 kHz
mit physiologischer Regelcharakteristik
auf beide Kanále wirksam
Regelbereich 10 dB
2 getrennte Lautsprecherbuchsen
für Impedanzen von 4—16 Q
Tonband 50 mV an 100 kQ
auf alle Eingánge > 60 dB
Ubersprechdámpfung
Leistungsaufnahme
Netzspannungen
Stromart
Sicherungen
Bestiickung:
Netzteil
Vorverstarker
Regelverstarker
Endverstarker
Maße
Gewicht
= 40 dB bei 1 kHz
ca. 25 VA
nit Netztrafo 4025/U60a 110/150/220 V
mit Netztrafo 4025 /U68 110/150/220 V
umlötbar auf 130/150/240 V
(Schaltschema am Netztrafo)
Wechselstrom, 50 oder 60 Hz
bei 220/240 V
bei 110/150 V
160 mA träge
315 mA träge
1 Selen-Gleichrichter
4 Silizium-Transistoren
2 Silizium-Transistoren
4 Silizium-Transistoren
4 Germanium-Leistungstransistoren
2 Silizium-Dioden
1 G-Schmelzeinsatz 1 A flink
zur Absicherung der Endstufen
420 x 285 x 108 mm
ca. 4,2kg
