Dual CV 12 Bedienungsanleitung Seite 4

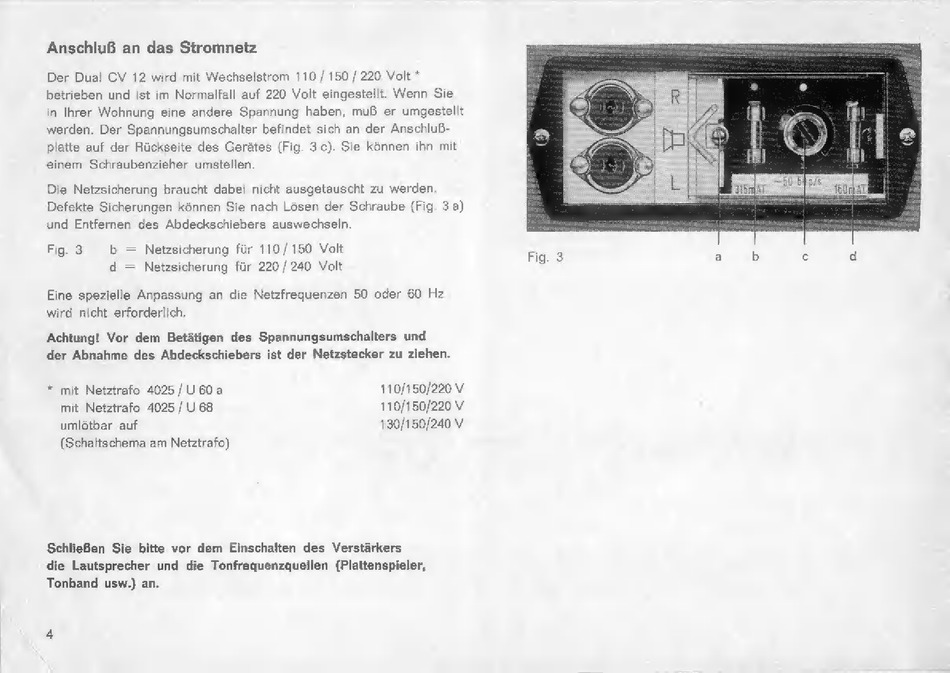

Anschluß an das Stromnetz
Der Dual CV 12 wird mit Wechselstrom 110 / 150 / 220 Volt *
betrieben und ist im Normalfall auf 220 Volt eingestellt. Wenn Sie
in Ihrer Wohnung eine andere Spannung haben, muß er umgestellt
werden. Der Spannungsumschalter befindet sich an der Anschluß-
platte auf der Rückseite des Gerätes (Fig. 3 c). Sie können ihn mit
einem Schraubenzieher umstellen.
Die Netzsicherung braucht dabei nicht ausgetauscht zu werden:
Defekte Sicherungen können Sie nach Lösen der Schraube (Fig. 3 a)
und Entfernen des Abdeckschiebers auswechseln.
Fig. 3 b = Netzsicherung für 110/150 Volt
d = Netzsicherung für 220 / 240 Volt
Eine spezielle Anpassung an die Netzfrequenzen 50 oder 60 Hz
wird nicht erforderlich.
Achtung! Vor dem Betätigen des Spannungsumschalters und
der Abnahme des Abdeckschiebers ist der Netzstecker zu ziehen.
* mit Netztrafo 4025 / U 60 a 110/150/220 V
mit Netztrafo 4025 / U 68 110/150/220 V
umlötbar auf 130/150/240 V
(Schaltschema am Netztrafo)
Schließen Sie bitte vor dem Einschalten des Verstärkers
die Lautsprecher und die Tonfrequenzquellen (Plattenspieler,
Tonband usw.) an.
Fig. 3
