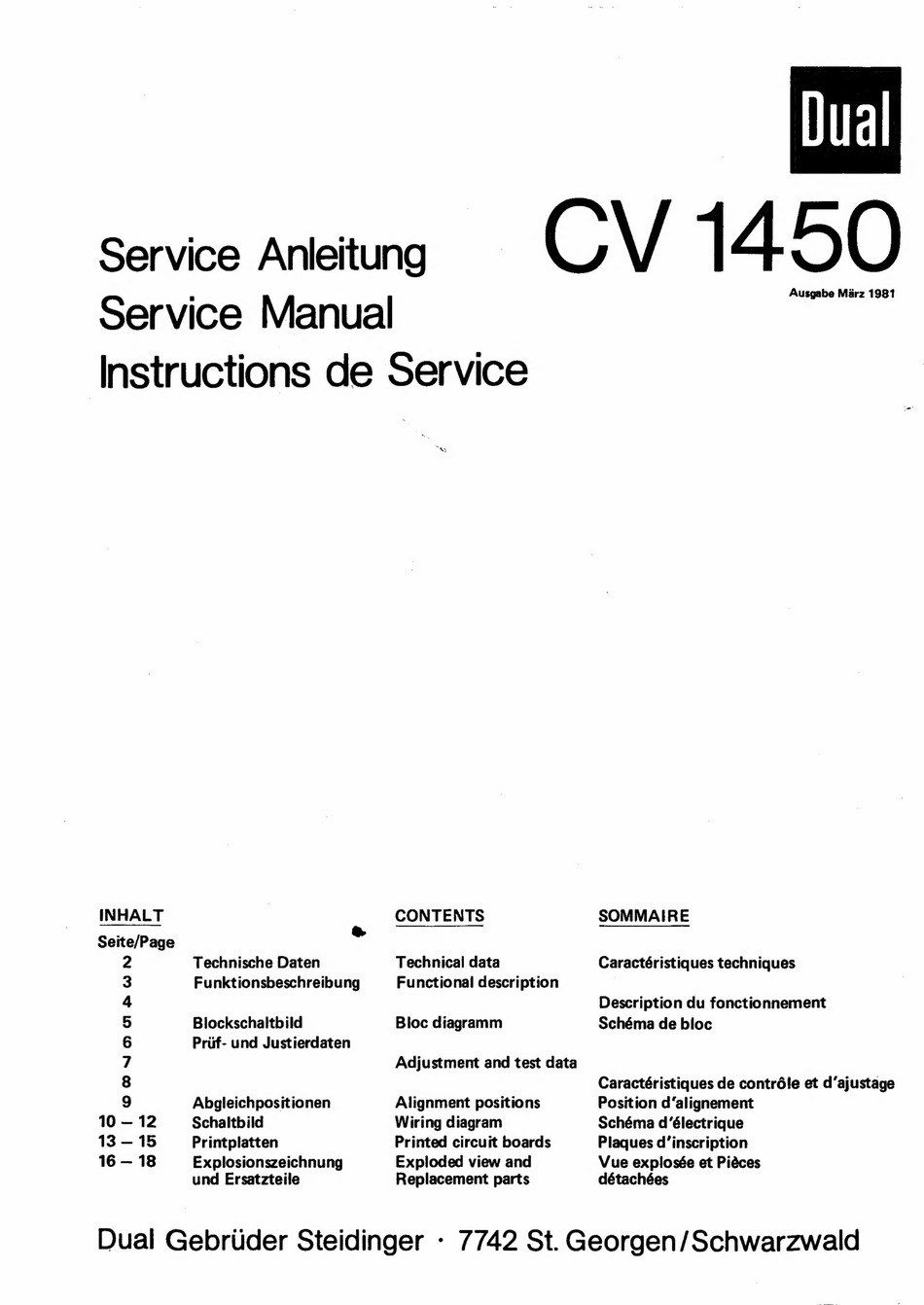

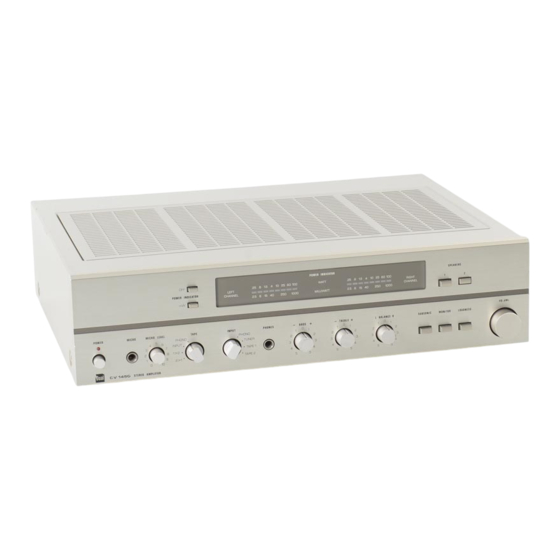

Dual CV 1450 Serviceanleitung

Service Anleitung — CV 1450
INHALT | CONTENTS SOMMAIRE
Seite/Page "
2 Technische Daten Technical data Caractéristiques techniques
3 Funktionsbeschreibung Functional description |
4 Description du fonctionnement
5 Blockschaltbild Bloc diagramm Schéma de bloc
6 Prif- und Justierdaten
7 Adjustment and test data
8 Caractéristiques de contréle et d'ajustage
9
Abgleichpositionen Alignment positions Position d'alignement
10 — 12 Schaltbild Wiring diagram Schéma d'électrique
13 — 15 Printplatten Printed circuit boards Plaques d'inscription
16 — 18 Explosionszeichnung Exploded view and Vue explosée et Piéces
und Ersatzteile Replacement parts détachées
Dual Gebruder Steidinger - 7742 St. Georgen/Schwarzwald
