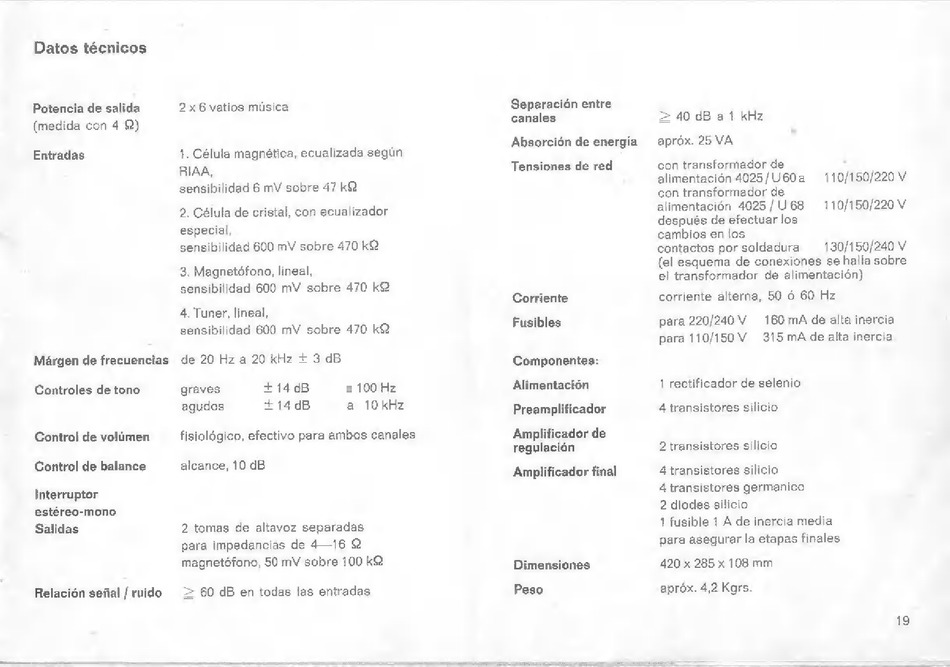

Datos técnicos
Potencia de salida
(medida con 4 Q)
Entradas
Margen de frecuencias
Controles de tono
Control de volúmen
Control de balance
Interruptor
estéreo-mono
Salidas
Relación señal / ruido
2x6 vatios música
1. Célula magnética, ecualizada según
RIAA,
sensibilidad 6 mV sobre 47 kQ
2. Célula de cristal, con ecualizador
especial,
sensibilidad 600 mV sobre 470 k2
3. Magnetófono, lineal,
sensibilidad 600 mV sobre 470 kQ
4. Tuner, lineal,
sensibilidad 600 mV sobre 470 kQ
de 20 Hz a 20 kHz + 3 dB
a 100 Hz
a 10kHz
graves +14 dB
agudos +14 dB
fisiológico, efectivo para ambos canales
alcance, 10 dB
2 tomas de altavoz separadas
para impedancias de 4-16 Q
magnetéfono, 50 mV sobre 100 kQ
> 60 dB en todas las entradas
Separación entre
canales
Absorción de energía
Tensiones de red
Corriente
Fusibles
Componentes:
Alimentación
Preamplificador
Amplificador de
regulación
Amplificador final
Dimensiones
Peso
> 40 dB a 1 kHz
apróx. 25 VA
con transformador de
alimentación 4025/U60a 110/150/220 V
con transformador de
alimentación 4025/U68 110/150/220 V
después de efectuar los
cambios en los
contactos por soldadura 130/150/240 V
(el esquema de conexiones se halla sobre
el transformador de alimentación)
corriente alterna, 50 ó 60 Hz
para 220/240 V 160 mA de alta inercia
para 110/150 V 315 mA de alta inercia
1 rectificador de selenio
4 transistores silicio
2 transistores silicio
4 transistores silicio
4 transistores germanico
2 diodes silicio
1 fusible 1 A de inercia media
para asegurar la etapas finales
420 x 285 x 108 mm
apróx. 4,2 Kgrs
