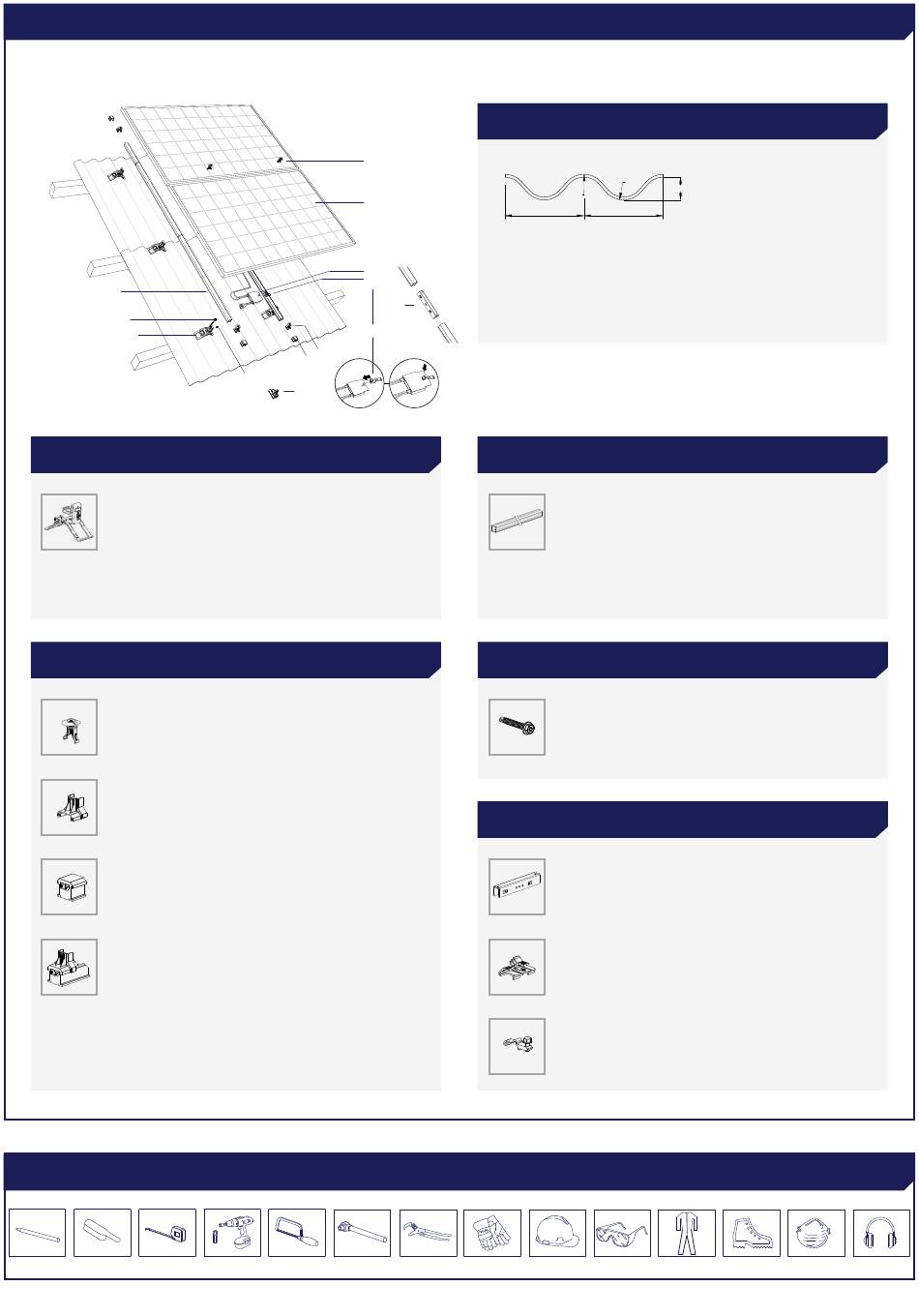

ESDEC CLICKFIT EVO Handbuch Seite 3

1 STÜCKLISTE
6
*
1
DACHBEFESTIGUNG
1. ClickFit EVO Wellplatte Montagebügel
1008090
MODULKLEMMEN & ENDKAPPEN
2. ClickFit EVO Universal-Modulklemme Grau
1008020
2B. ClickFit EVO Universal-Modulklemme Schwarz
1008020-B
3. ClickFit EVO Endklemmstütze Grau
1008065
3B. ClickFit EVO Endklemmstütze Schwarz
1008065-B
4. ClickFit EVO Endkappe ohne Endklemmstütze Grau
1008066
4B. ClickFit EVO Endkappe ohne Endklemmstütze Schwarz
1008066-B
5. ClickFit EVO Montageschiene-Endkappe Grau (Optional)
1008060
5B. ClickFit EVO Montageschiene-Endkappe Schwarz
(Optional)
1008060-B
WERKZEUGE UND HILFSMITTEL
2
*
*
9A
oder
3
4
7
5 9B
S13 mm
Tx 30
DACHSPEZIFIKATIONEN
R50,5
P177
Der Montagebügel unterstützt faserzement Wellplatten des Typs
8
177/51, die die geltenden Anforderungen gemäß DIN EN 494
erfüllen.
* Diese Komponenten werden nicht von Esdec B.V.
geliefert.
MONTAGESCHIENE
6. ClickFit EVO Montageschiene
Montageschiene 100800_
Montageschiene 10081__
BEFESTIGUNGSMITTEL
7. Selbstbohrende Schraube 6.3x42mm SW10/T30
1003016
ZUBEHÖR
8. ClickFit EVO Montageschiene Verbindungsstück
1008061
9A. ClickFit EVO MLPE Klemme leicht
1008067
9B. ClickFit EVO MLPE Klemme schwer
1008068
P (Wellenbreite)
R51,5
R1 (Außenradius) 50,5mm
H51
R2 (Außenradius) 51,5mm
P177
H
177mm
51mm
