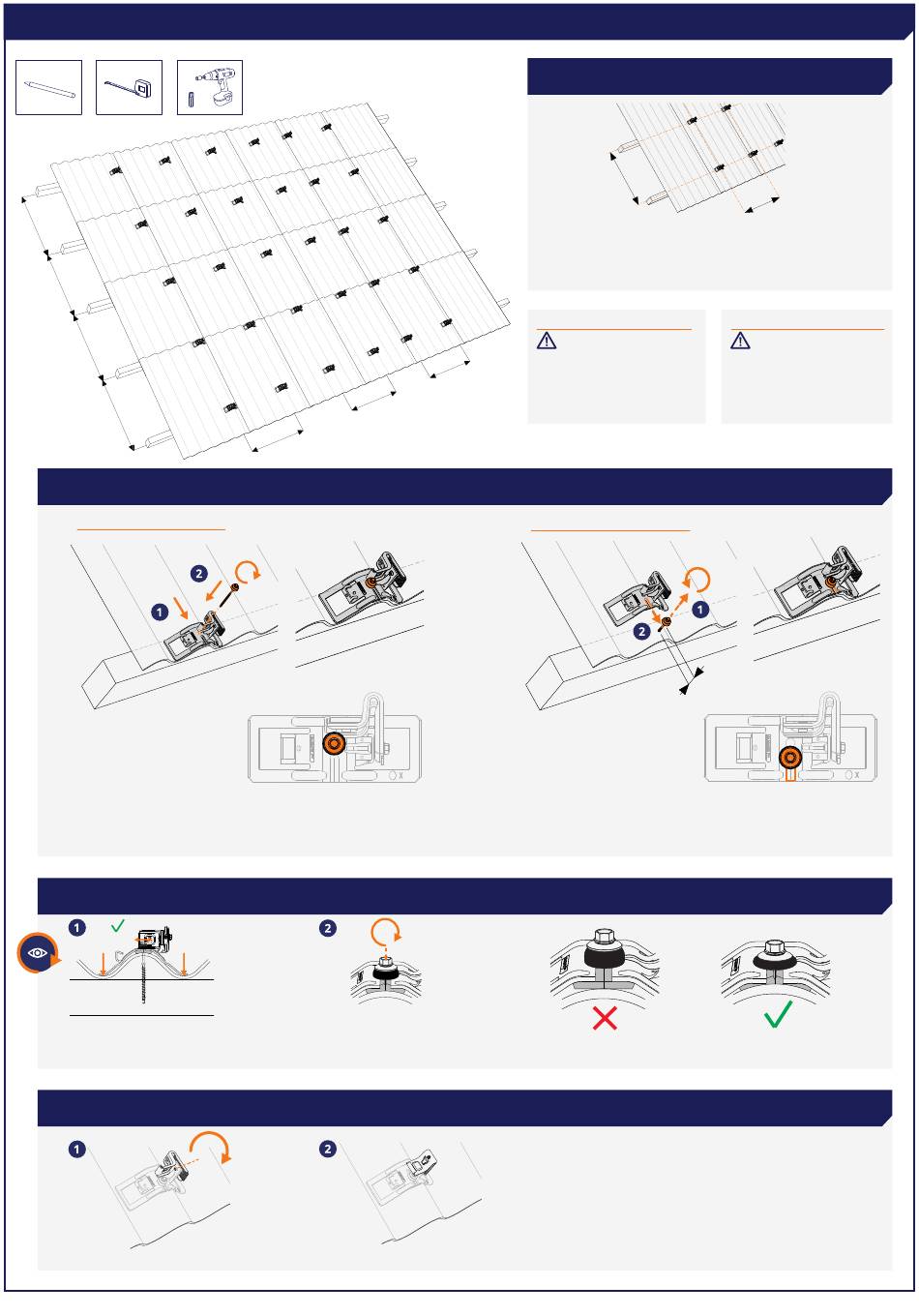

ESDEC CLICKFIT EVO Handbuch Seite 5

4 MONTAGEBÜGEL INSTALLIEREN
1,4 m
1,4 m
1,4 m
1,4 m
2 MONTAGEBÜGEL BEFESTIGEN
NEUES GEBÄUDE
1.
Montagebügel über das in der Wellplatte vorgebohrte Loch positionieren.
2.
Wellplattenschraube durch Loch Montagebügel stecken bis an der Pfette.
ACHTUNG: Die erste und letzte Wölbung NIE für Montage benutzen.
Bitte, die Montagevorschriften des Dachherstellers beachten.
3 MONTAGEBÜGEL FESTSCHRAUBEN
1. Die Füße des Montagebügels
sollten sich in den Vertiefungen des
Welldachs abstützen.
4 SCHIENENBÜGEL UM 90 GRAD DREHEN
1. Schienenbügel um 90 Grad drehen.
2/4B
2/4B
2/4B
2. Schraube fest anziehen, bis die
EPDM-Dichtung des Bügels auf die Gum-
midichtung der Schraube trifft.
2. Schienenbügel noch nicht festschrauben.
1 MONTAGEBÜGEL AN PFETTEN ANBRINGEN
max. 1,4 m
Ausschließlich die (vorhandenen) Dachplattenschrauben
an den vom Wellblechhersteller vorgegebenen Positionen
verwenden. An anderen Positionen dürfen keine Schrauben
angebracht werden.
Bügel auf der Wölbung und in einer Pfette anschrauben.
NEUES GEBÄUDE
Achtung:
Breitenabstand zwischen den
Bügeln: ca. 2/4 des Solarmo-
duls Längenabstand zwischen
den Bügeln: Pfettenabstand
(max. 1,4 m)
BESTEHENDES GEBÄUDE
1cm
1.
Vorhandene Wellplatten- schraube um zirka 1 cm lockern
(Schraube bleibt in der Pfette)
2.
Montagebügel von oben um die Dachplattenschraube schieben,
bis zum Ende des Langlochs.
2/4B
BESTEHENDES GEBÄUDE
Achtung:
Bügel an den Positionen
der aktuellen Dachplatten-
schrauben anbringen. Bitte
Montagevorschriften des
Dachherstellers beachten.
04
