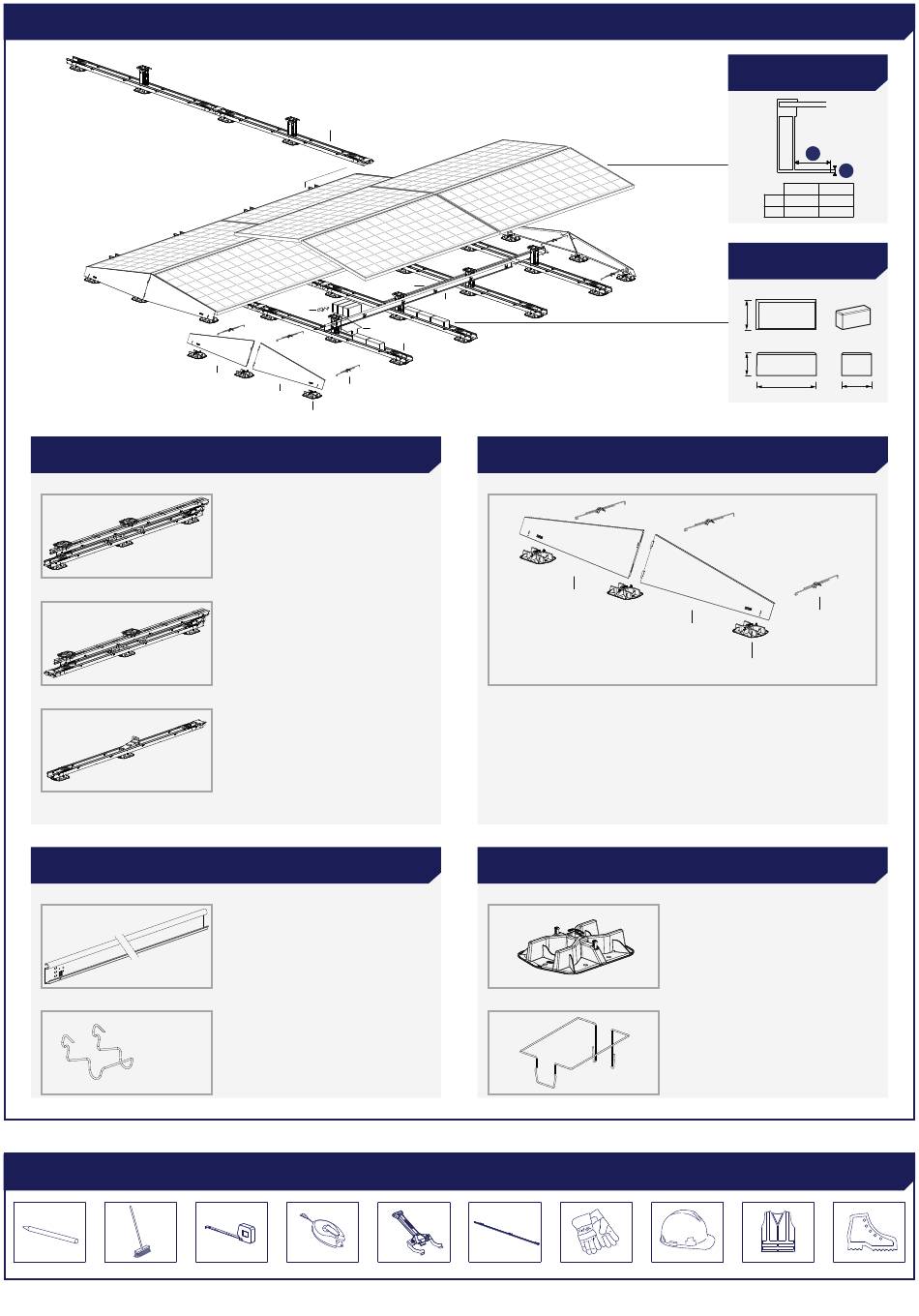

1 STÜCKLISTE
EINHEITEN
DR1 (dual range 1): Solarmodulbreite zwischen 990 mm und 1070 mm
DR2 (dual range 2): Solarmodulbreite zwischen 1070 mm und 1150 mm
STABILISATOREN
WERKZEUG UND AUSRÜSTUNG
2
5
9
6L
7
6R
8
1a. FlatFix Wave duale Starteinheit 4P DR1
1009101
1b. FlatFix Wave duale Starteinheit 4P DR2
1009151
2a. FlatFix Wave duale Einheit 4P DR1
1009100
2b. FlatFix Wave duale Einheit 4P DR2
1009150
3a. FlatFix Wave duale Einheit 2P DR1
1009102
3b. FlatFix Wave duale Einheit 2P DR2
1009152
4a. FlatFix Wave Stabilisator 2900
1009110
4b. FlatFix Wave Stabilisator 3530
1009111
4c. FlatFix Wave Stabilisator 4000
1009114
4d. FlatFix Wave Stabilisator 4350
1009115
5. FlatFix Wave Kabelhalterung
1009124
4b
4a
1
WINDDEFLEKTOREN
6 (L)
6. FlatFix Wave Winddeflektor
DR1-Kit (= Winddeflektor L und R)
1009103
ZUBEHÖR
MODULRAHMEN
Y
X
min max
X 1,2 mm 2 mm
Y 14 mm 35 mm
BALLAST
105
4 kg
80
210
7
6 (R)
8
7. FlatFix Wave Befestigungspin (3-teiliges
Set)
1009122
8. FlatFix Wave – Basisplatte
1009120
8. FlatFix Wave – Basisplatte
1009120
9. FlatFix Wave – Ballastbügel
1009123
105
