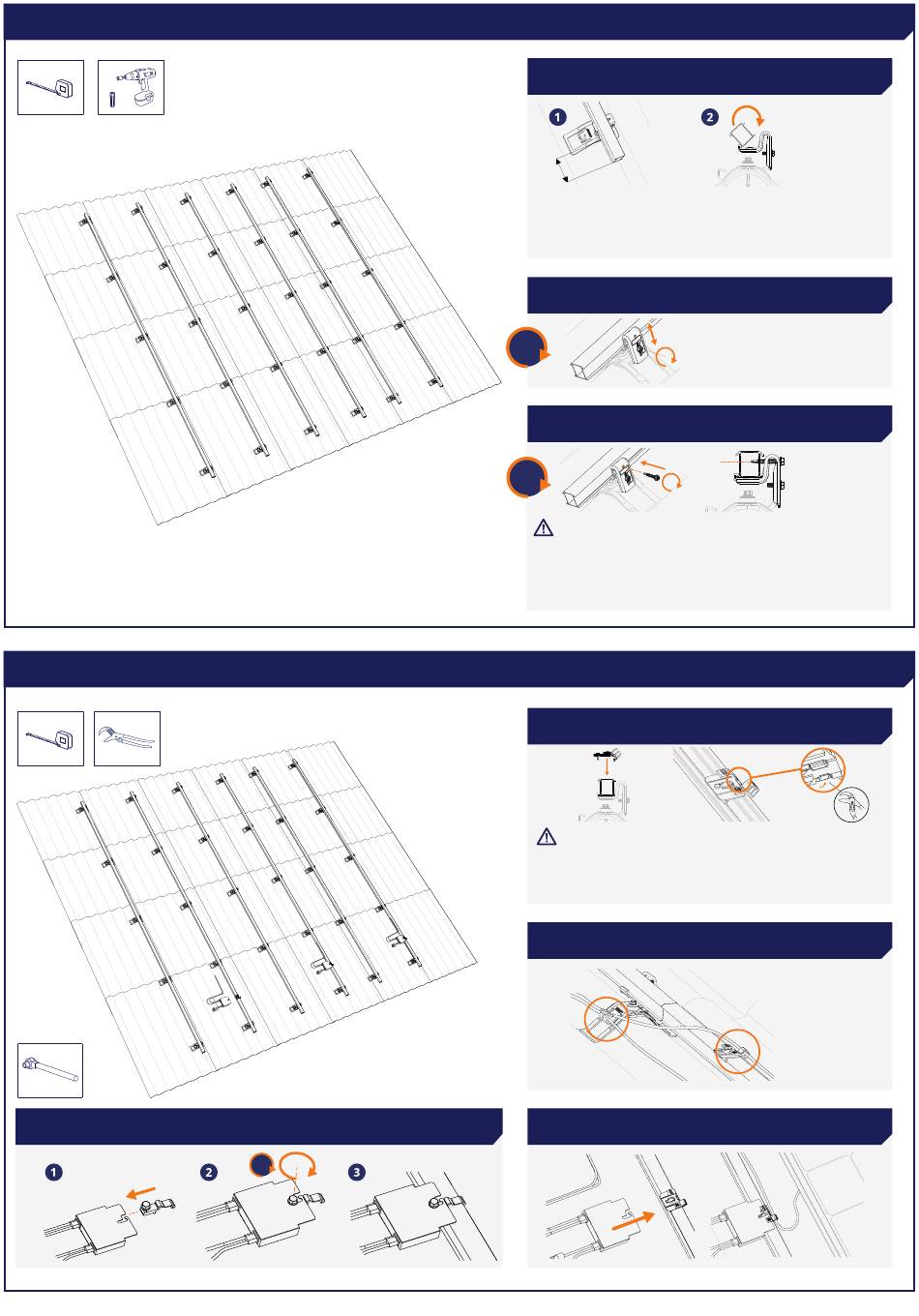

5 MONTAGE DER SCHIENEN

6 MONTAGE DER CLICKFIT EVO MLPE KLEMMEN LEICHT/SCHWER (OPTIONAL)

S13 mm
4 MONTAGE DER CLICKFIT EVO MLPE KLEMME SCHWER
(OPTIONAL FÜR MLPE-GERÄTE ÜBER 2 KG)
9B
17
Nm
1 SCHIENE AUF DIE MONTAGEBÜGEL LEGEN UND
EINRASTEN LASSEN
1. Darauf achten, dass die Schiene 80-250 mm über den
letzten Bügel hinausragt.
2. Die Schiene wird zunächst über die gesamte Länge auf die
Bügel gesetzt und dann erst festgeklickt.
2 SCHRAUBE DES MONTAGEBÜGELS AUF DER
GEWÜNSCHTEN HÖHE ANZIEHEN
9
Nm
3 SICHERUNGSSCHRAUBE SEITLICH DURCH DEN
SCHIENENBÜGEL BEFESTIGEN
1
Nm
Achtung:
Eine Sicherungsschraube ist durch jeden
dritten Schienenbügel (ausgehend von unten) in die
Montageschiene einzuschrauben.
Achtung:
Eine Sicherungsschraube ist an jedem
Schienenbügel einzusetzen, sofern es sich um die Rand-
zonen des Modulfeldes handelt. Siehe Bauplan.
1 MONTAGE DER CLICKFIT EVO MLPE KLEMME LEICHT
9A
Achtung:
Platzieren Sie die Klemmen in einem Abstand
von etwa 1 m voneinander sowie unter der Mitte des
Moduls.
Kante der Montageschiene mit einer Rohrzange umbie-
gen, sodass die Klemme fixiert ist.
2 KABEL DURCH DEN BÜGEL UND DIE KLEMME FÜHREN
3
KLEMMEN SIE DAS MLPE-GERÄT AUF DIE KLEMME UND
FÜHREN SIE DIE KABEL DURCH DIE KLEMME (OPTIONAL)
Klick!
Klick!
Klick!
