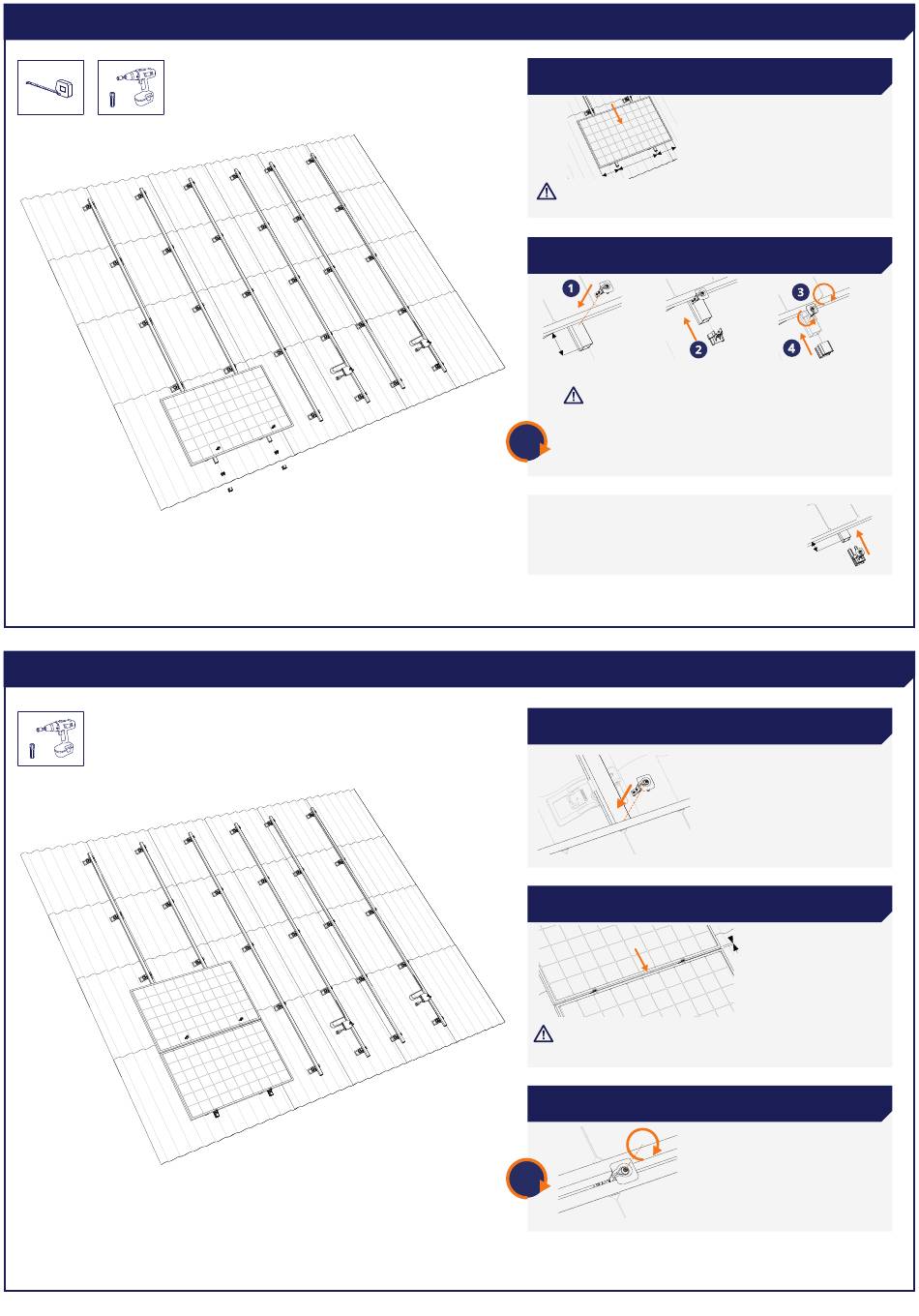

7 MONTAGE DES ERSTEN SOLARMODULS
8 MONTAGE DER RESTLICHEN SOLARMODULE
1 ERSTES SOLARMODUL AUF DER SCHIENE BEFESTIGEN
Achtung:
Kabel im Kabelclip einrasten lassen und
Solarmodul bis zur Unterkante der Schiene schieben.
2 MODULKLEMME BEFESTIGEN, DANN ENDKLEMM
STÜTZE UND ENDKAPPE AUF DIE SCHIENE SCHIEBEN
Klick!
x
1. Modulklemme auf der Schiene befestigen.
Achtung:
Die Schiene sollte mind. 80 mm her-
ausragen.
2. Endklemmstütze auf die Schiene schieben.
4,5
3. Lasche der Modulklemme drehen und Modulklemme
Nm
festschrauben.
4. Endkappe befestigen.
Die Anbringung der kompletten Endkappe ist
ebenfalls möglich. Dafür sollten 20-35 mm
freigehalten werden.
1 MODULKLEMME AUF DEN SCHIENEN DES ERSTEN
SOLARMODULS BEFESTIGEN
Klick!
2 ZWEITES SOLARMODUL AUF DER SCHIENE BEFESTI-
GEN UND BÜNDIG GEGEN DAS ERSTE SCHIEBEN
Achtung:
Vergewissern Sie sich, dass der Abstand
12 mm beträgt und dass die Solarmodule gerade sind,
bevor Sie die Schraube anziehen.
3 MODULKLEMME BEFESTIGEN UND FESTSCHRAUBEN
4,5
Nm
4
20 - 35 mm
12mm
