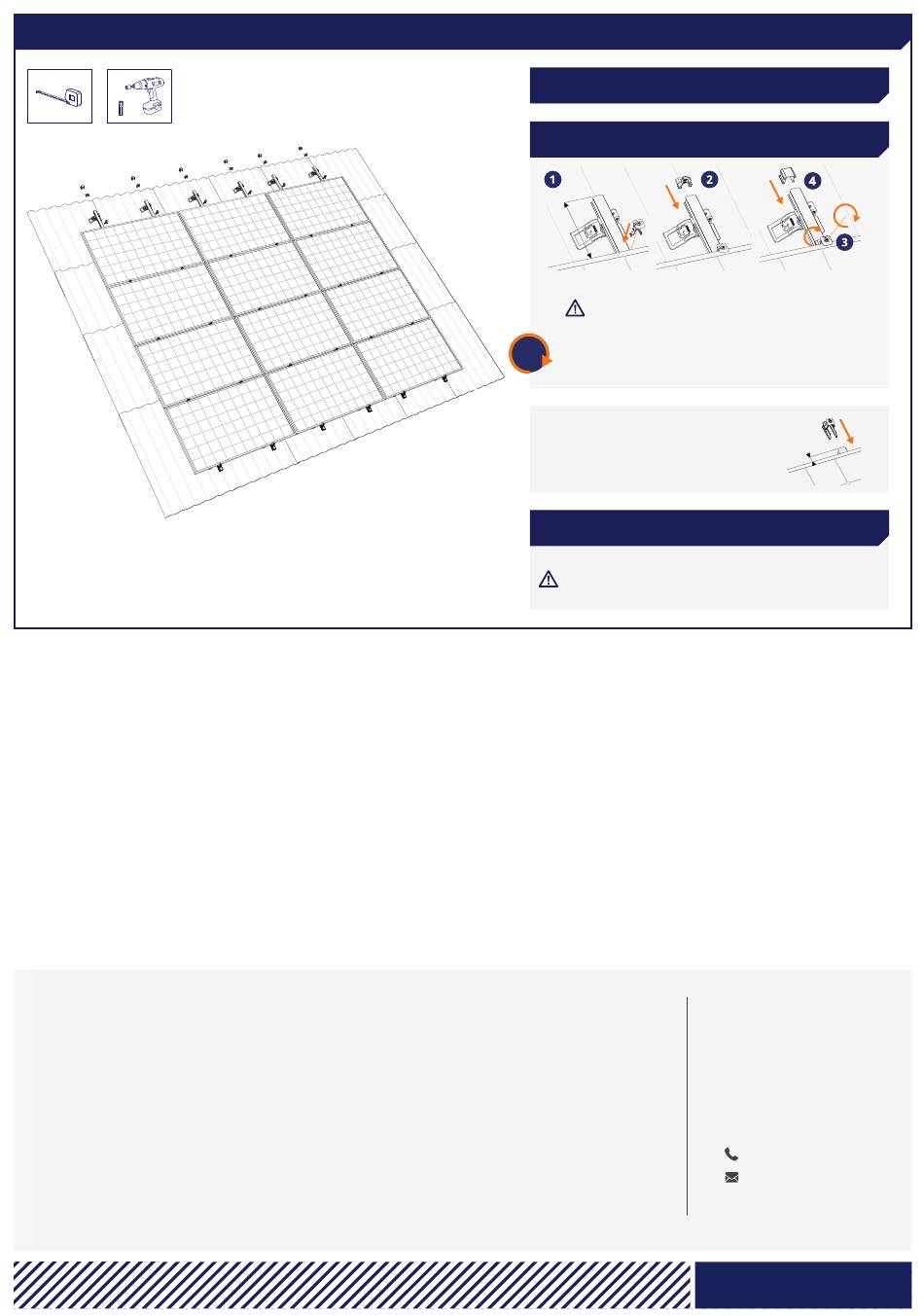

9 FERTIGSTELLEN DER ERSTEN REIHE UND MEHRERE REIHEN NEBENEINANDER
SCHNELL
ZUVERLÄSSIG
INNOVATIV
29-01-2024
MACHEN SIE DEN KLICK MIT ESDEC
Esdec entwickelt, produziert und liefert seit
2004 professionelle Montagesysteme für
Solarmodule auf Dächern. Die Inspiration zu
ClickFit und FlatFix kam von Installateuren, die
Solarmodule regelmäßig installieren. Einfache,
schnelle und zuverlässige Installation mit inno-
vativen, hochwertigen und langlebigen Befesti-
gungssystemen: Esdec macht es möglich.
1 OBERSTES SOLARMODUL AUF DEN SCHIENEN
BEFESTIGEN
2 MODULKLEMME BEFESTIGEN UND ENDKLEMM-
STÜTZE SOWIE ENDKAPPE AUF DIE SCHIENE SCHIEBEN
Klick!
x
1. Modulklemme auf der Schiene befestigen.
Achtung:
Die Schiene sollte mind. 80 mm
herausragen.
2. Endklemmstütze auf die Schiene schieben.
4,5
3. Lasche der Modulklemme drehen und Modulklemme
Nm
festschrauben.
4. Endkappe befestigen
Auch die Anbringung der kompletten
Endkappe ist möglich. Dafür sollten
20-35 mm freigehalten werden.
3 REST DER SOLARMODULE AN DER REIHE BEFESTIGEN,
UM DIE SOLARMODULFLÄCHE FERTIGZUSTELLEN
Schritte 7 - 9 wiederholen, um die Reihen fertigzustellen.
Achtung:
Hierbei sollte sorgfältig darauf geachtet werden,
einen Abstand von 12 mm einzuhalten.
4
20 - 35 mm
