Busch-Wächter
7.1.2. 4
B etriebs a rt

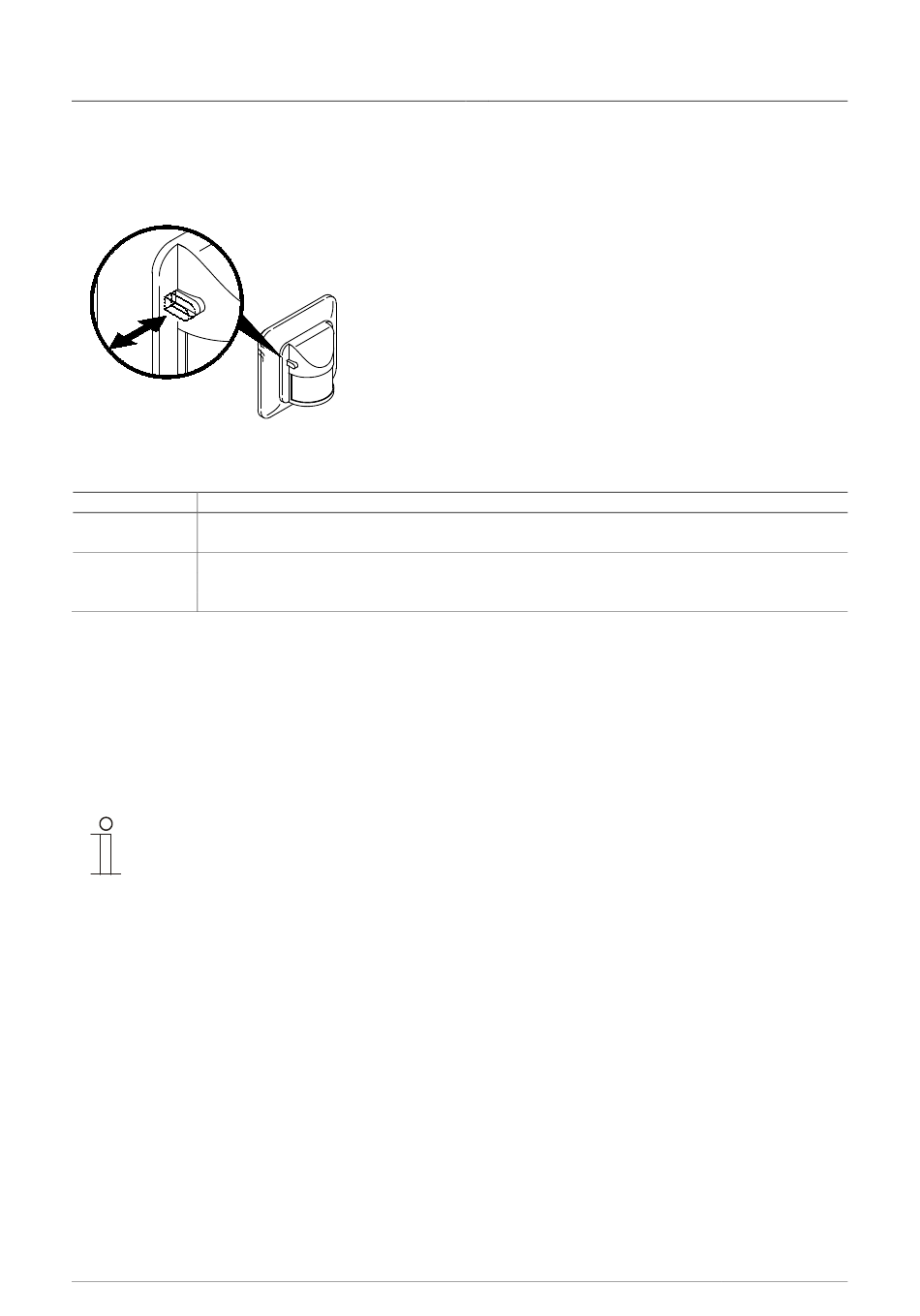

Abb. 15: Betriebsart (Nur 6800-xxx-10x(M) ...)
S c ha lters tellung
F unk tion
Mittelstellung
Automatikbetrieb
– Der Automatikbetrieb bietet die beschriebenen Wächter-Funktionen.
Handbetrieb
O
– AUS = UP-Sensor außer Funktion
I
– EIN = Dauerlicht eingeschaltet
Pos: 58 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M - O/Nebenstellenbetrieb @ 18\mod_1308568178899_1.docx @ 107028 @ 2 @ 1
7.2
Nebens tellenbetrieb
Pos: 59 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Nebenstellenbetreib/Waechter/Nebenstellenbetrieb - 6810-21x @ 19\mod_1308568304136_1.docx @ 107052 @ @ 1
In Zusammenhang mit den UP-Sensoren ist ein Nebenstellenbetrieb mittels
separatem Tastereingang der genannten UP-Einsätze (nicht bei 6812U-101 ...)
oder
Aktivierung per Öffnertaster in der Spannungsversorgung (mindestens 1 Sekunde gedrückt halten)
oder
Nebenstellen-Einsatz 6805U ... möglich.
Hinweis
Bei Nebenstellenbedienung über Schließertaster darf die maximale Länge der
Nebenstellenleitung 100 m nicht überschreiten.
Verwenden Sie bitte ausschließlich Taster ohne kontaktparallele Beleuchtung.
Um Störungen durch Brummspannung zu vermeiden, ist die geschaltete Leitung getrennt von
der Nebenstellenleitung zu verlegen.
Aktiver Nebenstellenbetrieb mittels Einsatz 6805U ...
Die „aktive" Nebenstelle verhält sich wie die Hauptstelle. Allerdings addieren sich die eingestellten Nachlaufzeiten
von Haupt- und Nebenstelle.
Beim Einsatz von 6800-xxx-104 (M) ... empfehlen wir daher
am 6805U ... den Kurzzeitimpuls und
an der Hauptstelle die gewünschte Nachlaufzeit einzustellen.
=== Ende der Liste für Textmarke Content ===
| 1373-1-7858
Bedienung
— 18 —
