Aquaglide FREEFALL SUPREME Bedienungsanleitung Seite 20

E
Siga los pasos a continuación:

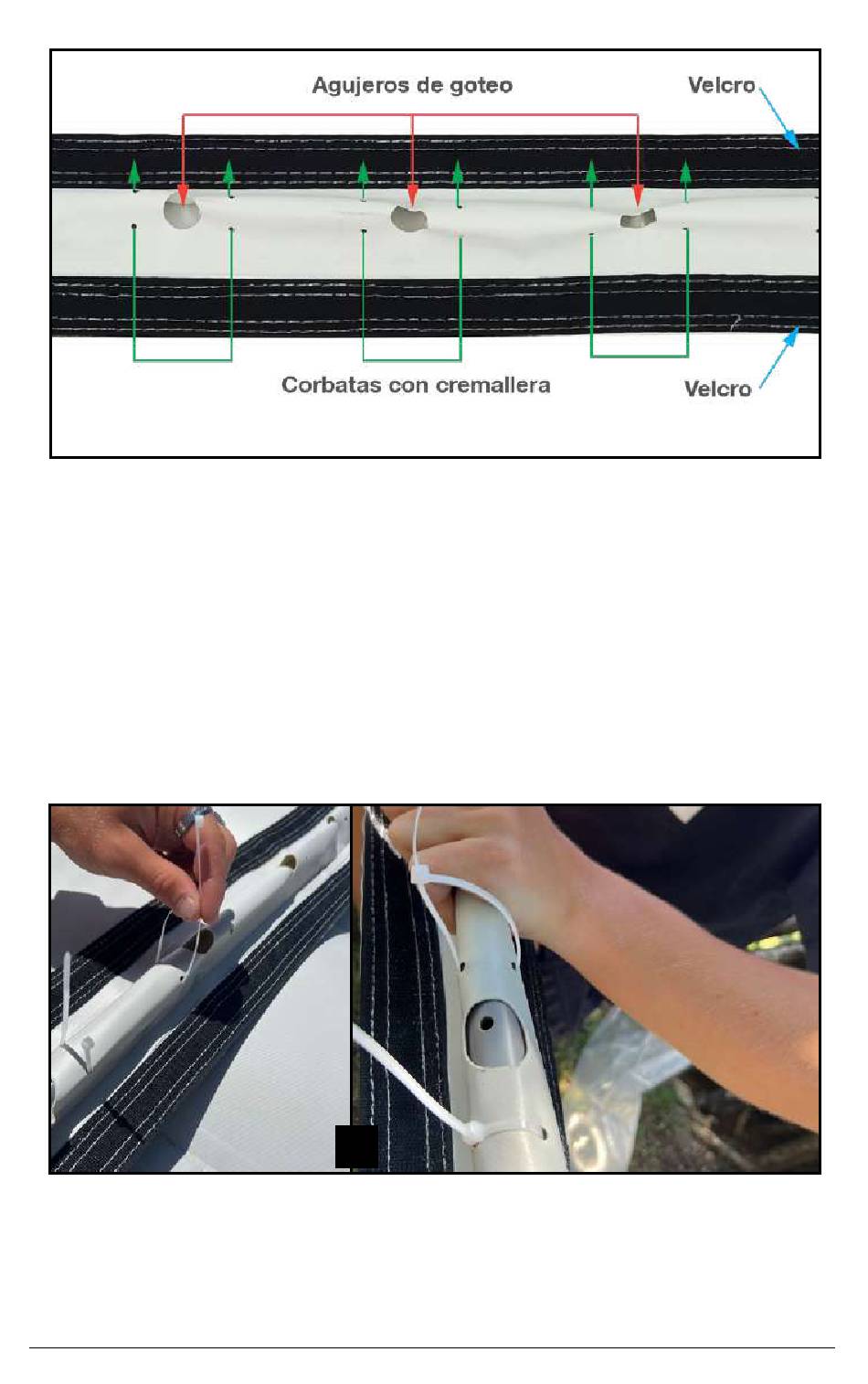

a. Inserte el extremo cerrado (tapado) del emisor de goteo en el bolsillo del emisor solo hasta el primer
conjunto de orificios para bridas. Inserte una brida de plástico a través de 2 agujeros iguales, gire para alinear
correctamente, conecte ambos extremos para formar un lazo suelto, pero no apriete. Presione hacia abajo el
lazo de la brida y luego deslice el emisor de goteo a través del lazo hasta que llegue al segundo conjunto de
orificios de la brida. Repita el proceso usando la misma orientación de la brida hasta que el emisor de goteo
llegue al final del bolsillo del emisor y todas las bridas estén instaladas de manera uniforme para capturar el
emisor de goteo en la cavidad de goteo. Los orificios de goteo deben alinearse aproximadamente. Véase F
a continuación.
b. Ajuste la rotación y la orientación de lado a lado del emisor de goteo para obtener la mejor alineación
posible de los orificios de goteo en el bolsillo del emisor. Una vez alineado, trabaje en un orificio de goteo
a la vez para confirmar la alineación y apriete las bridas para asegurar el emisor. Sujete las bridas de forma
segura con la mano, teniendo cuidado de no apretar demasiado más allá del punto de romperse. Trabaje
de un lado del emisor al otro, tirando de la cavidad del emisor para alinearlo mejor con el siguiente orificio de
goteo y luego asegurando las bridas Zip. Repita hasta que todas las bridas Zip estén aseguradas.
F
c. Gire todas las bridas para que el cabezal de conexión quede completamente hacia un lado. Use tijeras para
recortar el extremo de la brida lo más cerca posible de la cabeza, asegurándose de cortar a 90 grados para sujetar
la brida. Después de recortar, use una lima pequeña o papel de lija de grano medio para alisar el extremo recortado
asegurándose de no dejar bordes afilados. Repita el proceso hasta que todas las bridas estén recortadas y
suaves. Esto completa el montaje del emisor de goteo.
20 www.aquaglide.com
