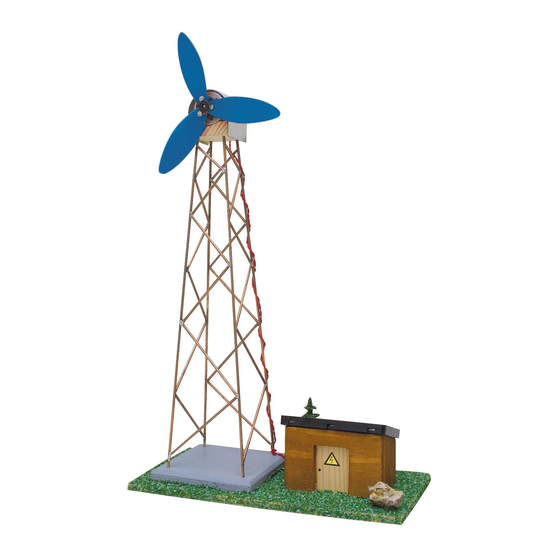

S o l a r b e t r i e b e n e r P r o -

D124014#1

1 2 4 . 0 1 4

p e l l e r

Hinweis

Bei den OPITEC Bausätzen handelt es sich nach Fertigstel-

lung nicht um Artikel mit Spielzeugcharakter allgemein

handelsüblicher Art, sondern um Lehr- und Lernmittel als

Unterstützung der pädagogischen Arbeit.

Stückliste

1x Weißblech

1x Gabunsperrholz

1x Kiefernsperrholz

5/4 x 50 x 150 mm

2x Kieferleiste

10x Schweißdraht

1x Solarzelle

1x Schaltdraht

1x Propeller

1x Solarmotor

Benötigte Werkzeuge

Lötkolben (60W), Lötzinn, Lötfett

Holzfeile, Schmirgelpapie, Laubsäge

Holzleim, Uhu-Kraft

Bohrmaschine, Bohrer ø 2 mm

Eisensäge oder Kantenzange

Schere, Schraubzwingen

0,5 x 50 x 70 mm

5 x 100 x 200 mm

8 x 80 x 80 mm

10 x 30 x 100 mm

ø 2 x 250 mm

400 mA

1 m

Seite 1 S o l a r b e t r i e b e n e r P r o - p e l l e r Hinweis Bei den OPITEC Bausätzen handelt es sich nach Fertigstel- lung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
Seite 2 Bauanleitung Der Bausatz "Solar-Windrad" umfaßt drei Bearbeitungstechniken in einem: Holztechnik Löttechnik Solartechnik (Elektrotechnik) Vor dem Zusammenbau bitte erst die Bauanleitung lesen. 1. Aus einer der Kieferleisten 10x30x100mm die Seitenwände der Hütte laut Vorlagen aussägen. 2. Die Holztüre und die Trägerplatte des Solarmotors werden lt. Vorlage aus der zweiten 10x30x100mm Leiste gesägt. 3.
Seite 3 13. Mit der Schere den Schaltdraht in der Mitte teilen und die Enden abisolieren. Die beiden Drähte nebeneinander- legen und miteinander verdrehen, so daß ein Draht entsteht. Diesen an der hinteren rechten Hauptstrebe des Turms von unten nach oben einfädeln. Die beiden oberen Enden am Motor anlöten. 14.
Seite 4 70mm 30mm 30mm Vorderwand Seitenwände Tür 25mm M 1:1 70mm Rückwand Turmplatte(groß) Turmplatte (klein) 10mm 20mm 60mm 30mm 45° Phase (4mm breit) D124014#1...
Seite 5 Aufbau des Turmes 20mm Weißblechstreifen wird anschließend gebogen 86mm Biegeschablone Ø 25mm 60mm D124014#1...
