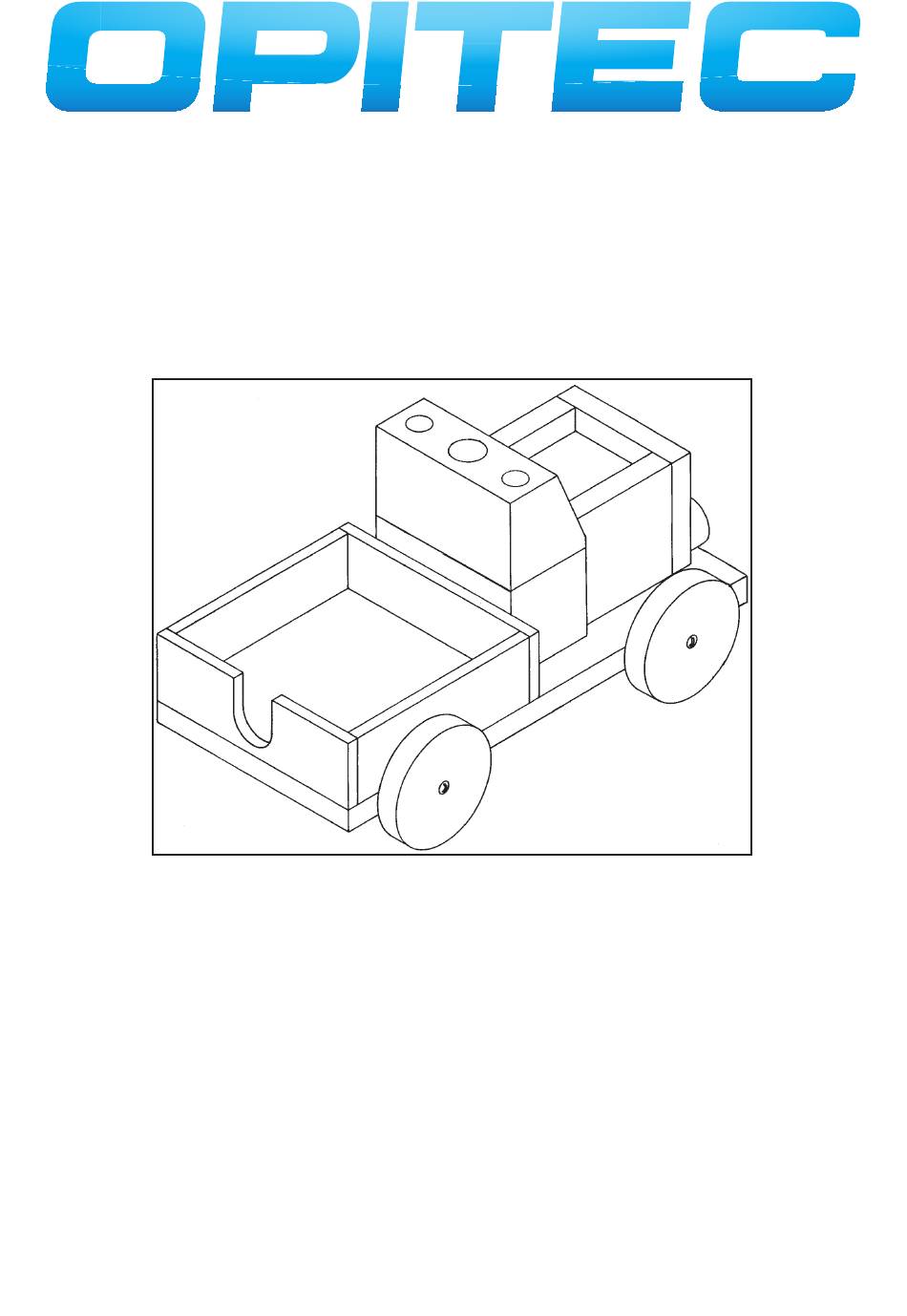

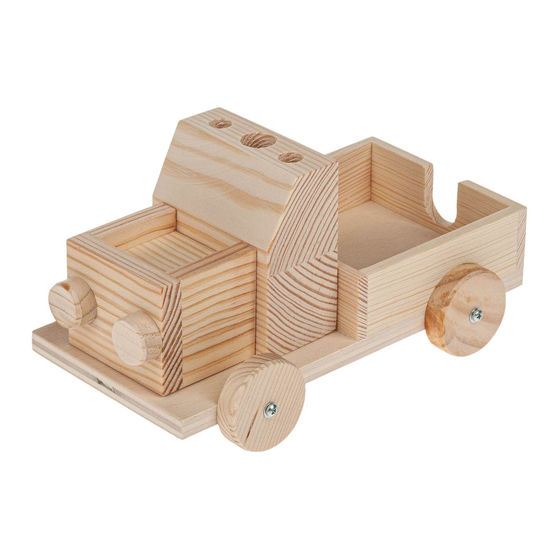

N o t i z - E x p r e s s
Stückliste
Bodenplatte
Seiten-, Stirnwände
Fahrerhaus/Motorblock
oder Motorblock
Seiten-
Stirnrand am Motorblock
Räder
Lichter
Schrauben
Unterlegscheiben
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er-
wach- senen gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
D101037#1
1 0 1 . 0 3 7
Stückzahl
Hinweis
Maße (mm)
1
10 oder 15 x 100 x 200
2
5 x 30 x 200
1
ca. 40 x 40 x 200
1
ca. 40 x 40 x 40
1
10 x 50 x 150
4
ø 40
2
ø 20
4
3 x 25
4
3,2
1
Werbung
Verwandte Anleitungen für Opitec Notiz-Express
Inhaltszusammenfassung für Opitec Notiz-Express
- Seite 1 Unterlegscheiben Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er- wach- senen gebaut und betrieben werden.
- Seite 2 Bauanleitung: Wir beginnen mit dem Bau des Ladekastens. Die Seitenwände 5x30x90 mm und Stirnwände 5x30x100 mm aus den 5x30x200 mm Leisten zusägen. Dann muss die hintere Stirnwand zum späteren Entnehmen des Konzeptpapiers nach der nebenstehenden Skizze gebohrt und ausgesägt werden. Danach werden die Seitenwände und die Stirnwände, wie in der Gesamtdarstellung zu sehen ist, rechtwinklig und auf ebener Fläche (plan) zusammengeleimt.
- Seite 3 Ø 10 Ø 15...
