Installieren des Geräts
2.5.1 Anschluss an Wechsel- oder Gleichstrom
Jedes interne Stromversorgungsmodul ist mit STROMVERSORGUNG 1 oder
STROMVERSORGUNG 2 beschriftet. Stellen Sie sicher, dass die Stromversorgung an
das entsprechende interne Stromversorgungsmodul angeschlossen wird.
1.
2.
3.
4.
5.
6.
14
NOTICE
Entfernen Sie die Klemmenabdeckung.
Suchen Sie das jeweilige interne Stromversorgungsmodul (STROMVERSORGUNG
1 oder STROMVERSORGUNG 2) für die Stromversorgung (AC oder DC).
Verwenden Sie diese Schrauben zusammen mit den Ringzungen Nr. 6, um die
Drähte an der Reihenklemme zu befestigen.
Hinweis
Zu Verdrahtungsmöglichkeiten siehe "Beispielverdrahtungen" (Seite 15).
Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der
Klemme für Pluspol/Phase (+/L) am Klemmenblock.
1
3
8
4
5
6
7
Reihenklemme mit Schraubanschluss
1
Steckbare Reihenklemme
2
Brücke
3
Plus-Klemme/stromführende Klemme (+/L)
4
Minus-Klemme/neutrale Klemme (-/N)
5
Erdungsklemme für Überspannung
6
Gehäusemasseanschluss
7
Gehäusemasseanschluss
8

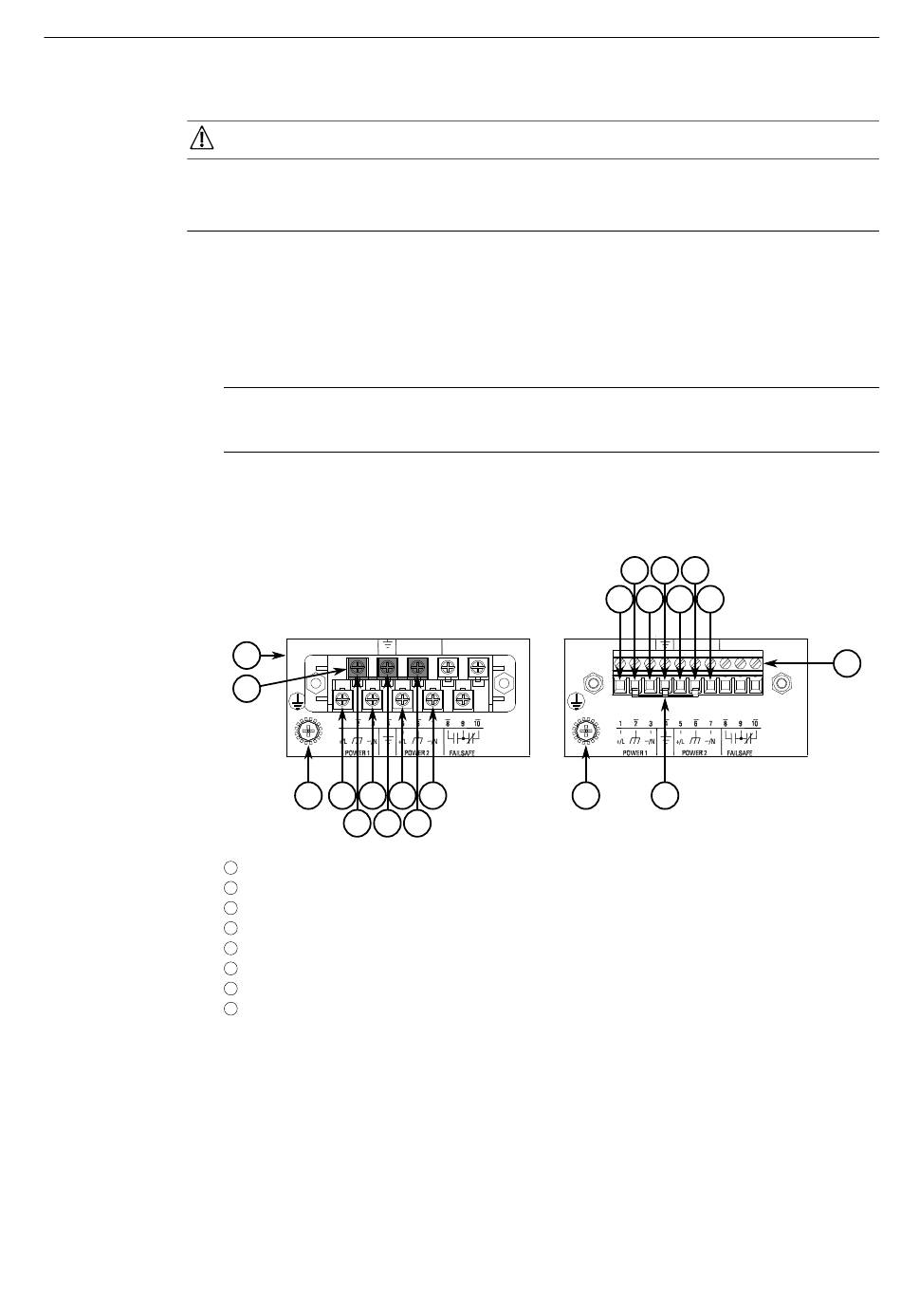

Abbildung 2.4
Klemmenblockverdrahtung
Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der
Klemme für Minuspol/Nullleiter (+/N) am Klemmenblock.
Installieren Sie die Metallbrücke zwischen den Klemmen 2, 4 und 6, um die
Überspannungsmasseklemmen mit der Gehäusemasseklemme zu verbinden.
Die Erdungsklemmen für Überspannung dienen als Erdungsleiter für alle im
4
5
6
6
7
6
4
5
4
5
8
3
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1343-12
