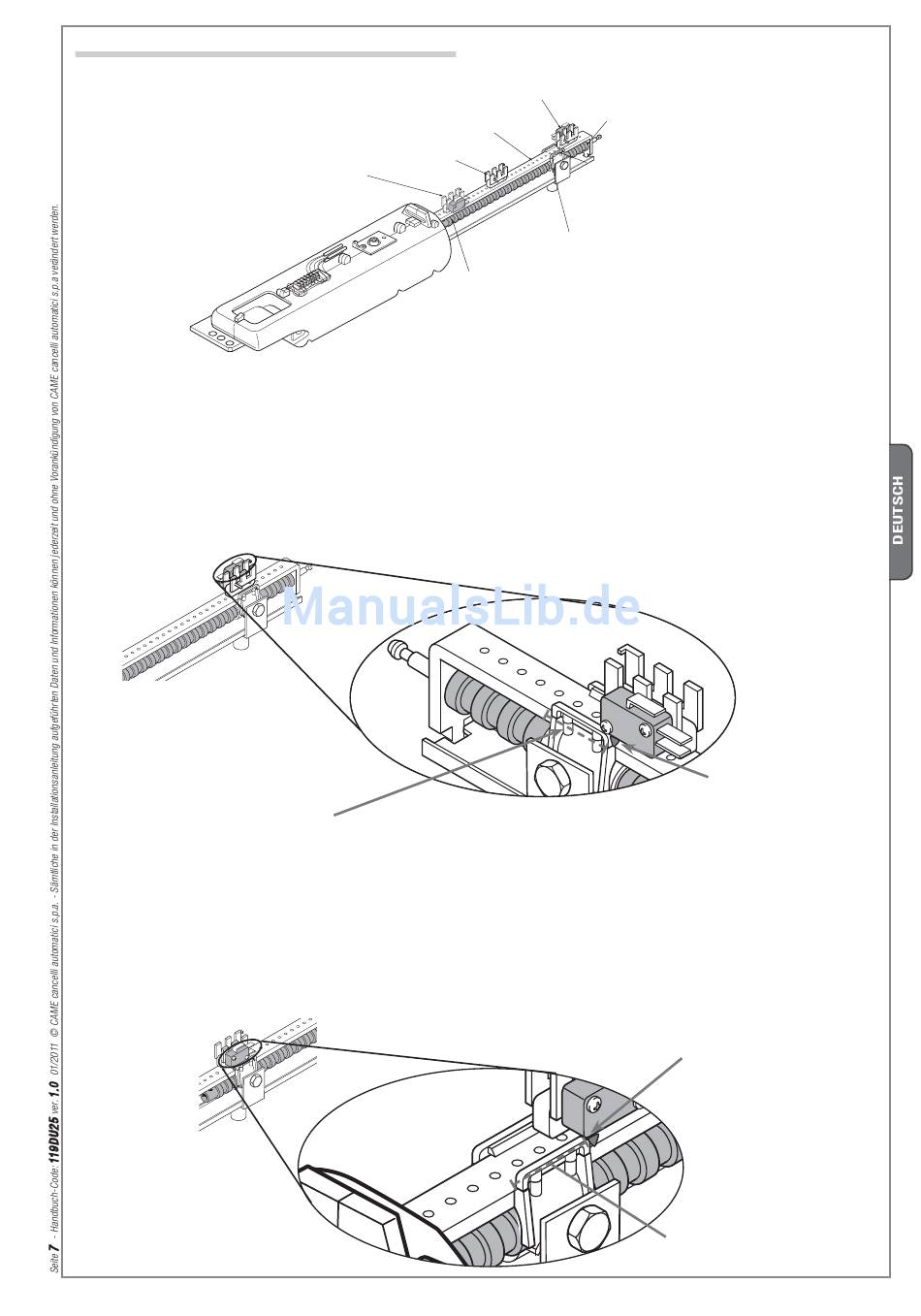

Anbringung und Einstellung der Endläufe
Mikroschalter für
IM AUFLAUF (Stop):
Getriebemotor entriegeln und Torfl ügel in die gewünschte
max. Aufl aufposition bringen, Befestigungsschrauben der
Mikroschaltereinheit Stop im Aufl auf abschrauben.
Mikroschaltereinheit entlang der Mikroschalterhaltestange so lange
weiter schieben, bis die Einheit durch Kontakt auf die Aktivierungsschiene
der Mikroschalter einrastet.
Mikroschaltereinheit mit den jeweiligen Schrauben befestigen.
Part. A.
Mikroschalter
Getriebemotor entriegeln und Torfl ügel in die gewünschte max. Aufl aufposition bringen, Befestigungsschrauben der Mikroschaltereinheit Stop im
Aufl auf abschrauben.
Mikroschaltereinheit entlang der Mikroschalterhaltestange so lange weiter schieben, bis die Einheit über den Kontaktpunkt auf der Aktivierungsschiene
der Mikroschalter hinausgeschoben wurde (siehe auch Detail B).
Mikroschaltereinheit mit den jeweiligen Schrauben befestigen.
Part. B.
Mikroschalter für Softstopp bei Zulauf
Haltestab für Mikroschalter
Kabelführung
bei Aufl auf
Halt
Steckbereich
IM AUFLAUF (Soft-Stop, wenn in der Steuerung eingestellt):
Endlosschnecke
Gleitschiene zum Anschalten des
Mikroschalters
Innenschraube
Innenschraube
IM ZULAUF (Soft-Stop):
Torfl ügel an Toranschlag im Zulauf bringen.
Befestigungsschrauben der Mikroschaltereinheit Soft-Stop im Zulauf
abschrauben.
Mikroschaltereinheit entlang der Mikroschalterhaltestange so lange
weiter schieben, bis die Einheit über den Kontaktpunkt auf der
Aktivierungsschiene der Mikroschalter hinausgeschoben wurde (siehe
auch Detail A).
Mikroschaltereinheit mit den jeweiligen Schrauben befestigen.
Ausschluss des Mikroschalterkontaktes
(Torfl ügel im Endanschlag bei Aufl auf)
Ausschluss des
Mikroschalterkontaktes
(Torfl ügel im
Endanschlag bei Zulauf)
Steckbereich Soft-Stop
Mikroschalter
