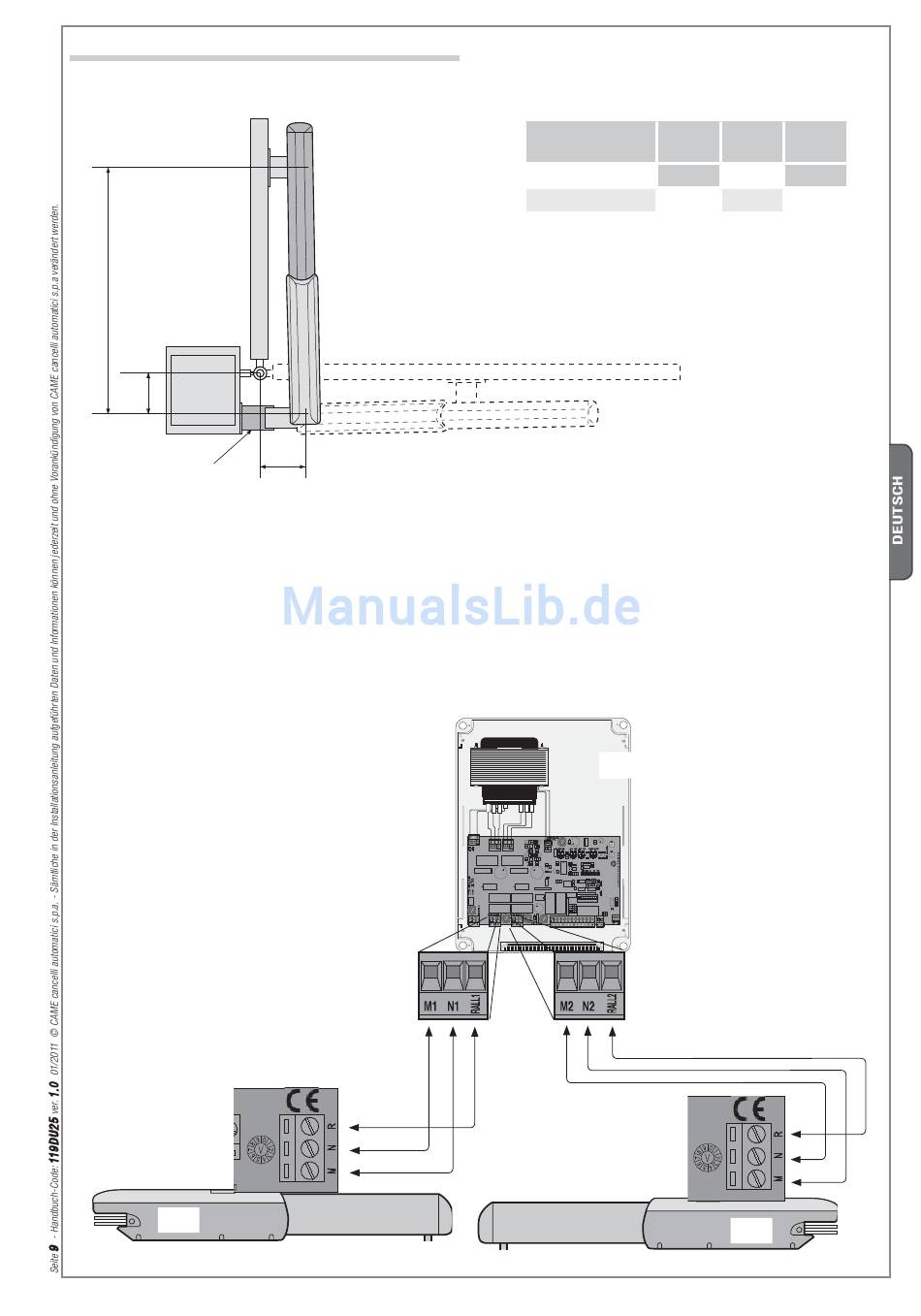

Anbringung bei Torauflauf nach außen
E
B
Zusätzlicher Haltebügel
- Maße A und B abmessen (Tab. 4).
- Hinteren Haltebügel an einem zusätzlichen Haltebügel befestigen und am Pfeiler anbringen.
- Tor öff nen (max. 90°), maß E abmessen (Tab. 4) und vorderen Haltebügel am Torfl ügel befestigen.
- Kabelverbindungen vornehmen;
- Mikroschalter Stop im Aufl auf erneut anbringen und einstellen.
M1
Außen
Innen
A
Tab. 4
A
mm mm
A3024N 130
A5024N 200
ZL180
M2
B E
mm
130 720
200 920
