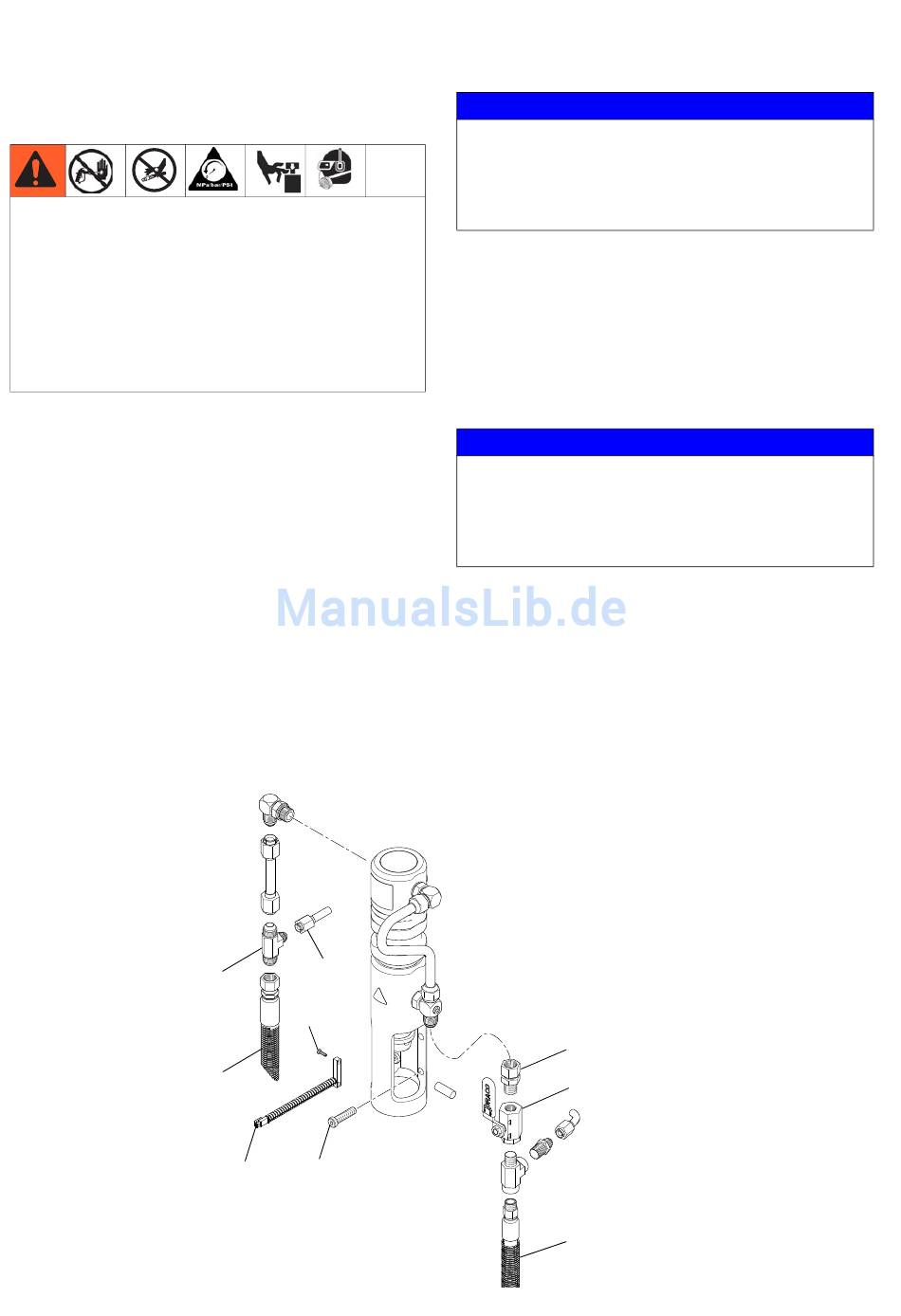

Hydraulikmotor ersetzen
Hydraulikmotor ersetzen
Dieses Gerät bleibt unter Druck, bis der Druck
manuell entlastet wird. Um ernsthafte Verletzungen
durch Eindringen von unter Druck stehendem
Material in die Haut, durch Verschütten von Material
oder durch bewegliche Teile zu vermeiden, muss
nach abgeschlossenem Spritzvorgang sowie vor der
Reinigung, Prüfung oder Wartung des Geräts eine
Druckentlastung gemäß der Anleitung in diesem
Handbuch erfolgen.
Ausbau
1. Druckentlastung durchführen (s. Seite 10).
2. Farbpumpe entfernen, Seite 19.
3. Fitting (108) über Kugelventil (109) trennen.
HINWEIS: Öl wird aus den Schläuchen austreten.
Tücher und Abfallbehälter griffbereit halten.
4. Schlauch (111) und Fitting (193) von Fitting (196)
trennen.
5. Pumpenzähler (112) mit zwei Schrauben (113)
trennen.
20
193
196
113
111
116
112
ANMERKUNG
Mit Schraubendreher Pumpenkolben anheben, um
Zugang zu Befestigungsschrauben zu erhalten,
und um Kontakt mit Kolben zu vermeiden. Kontakt
mit Befestigungsschrauben der Pumpe kann
Pumpenkolben zerkratzen und beschädigen.
6. Vier Befestigungsschrauben (116) von
Hydraulikmotor entfernen und Motor vom
Spritzgerät entfernen.
Installation
1. Hydraulikmotor mit vier Befestigungsschrauben
(116) installieren.
ANMERKUNG
Mit Schraubendreher Pumpenkolben anheben, um
Zugang zu Befestigungsschrauben zu erhalten, und
um Kontakt mit Kolben zu vermeiden. Kontakt mit
Befestigungsschrauben der Pumpe kann
Pumpenkolben zerkratzen und beschädigen.
2. Pumpenzähler (112) mit zwei Schrauben (113)
installieren.
3. Schlauch (111) und Fitting (193) an Fitting (196)
anschließen.
4. Fitting (108) über Kugelventil (109) anschließen.
5. Farbpumpe installieren, Seite 19.
6. Hydrauliksystem spülen, Seite 13.
108
109
110
ti19688a
3A2674C Reparatur
