Montagehinweise bei Verbindungsdosen:
1. Bitte verwenden Sie die Löcher auf der Rückseite des enteliTOUCH gemäß dem
lokal verwendeten Standard (vgl. Abb. 1 und Abb. 2).
Bemerkung: Bei Verbindungsdosen für ein oder zwei Geräte sollten mindestens
2 Dübel auf der rechten Seite verwendet werden.
2. Bei Verbindungsdosen für mehrere Geräte müssen das Cat5- und das
Powerkabel durch das am meisten links liegende Loch gezogen werden.
2.1.3 Montage in eine Bedienplatte:
Diese Methode eignet sich, wenn das Gerät bündig installiert werden
soll. Hierbei steht der enteliTOUCH nur noch etwa 22 mm hervor.
1. Fräsen Sie eine entsprechende Aussparung in die Bedienplatte
(s. Anhang).
2. Montieren Sie den enteliTOUCH unter Verwendung der 4 äußeren
Löcher (s. Abb. 3). Achten Sie auf geeignete Schraubenwahl.

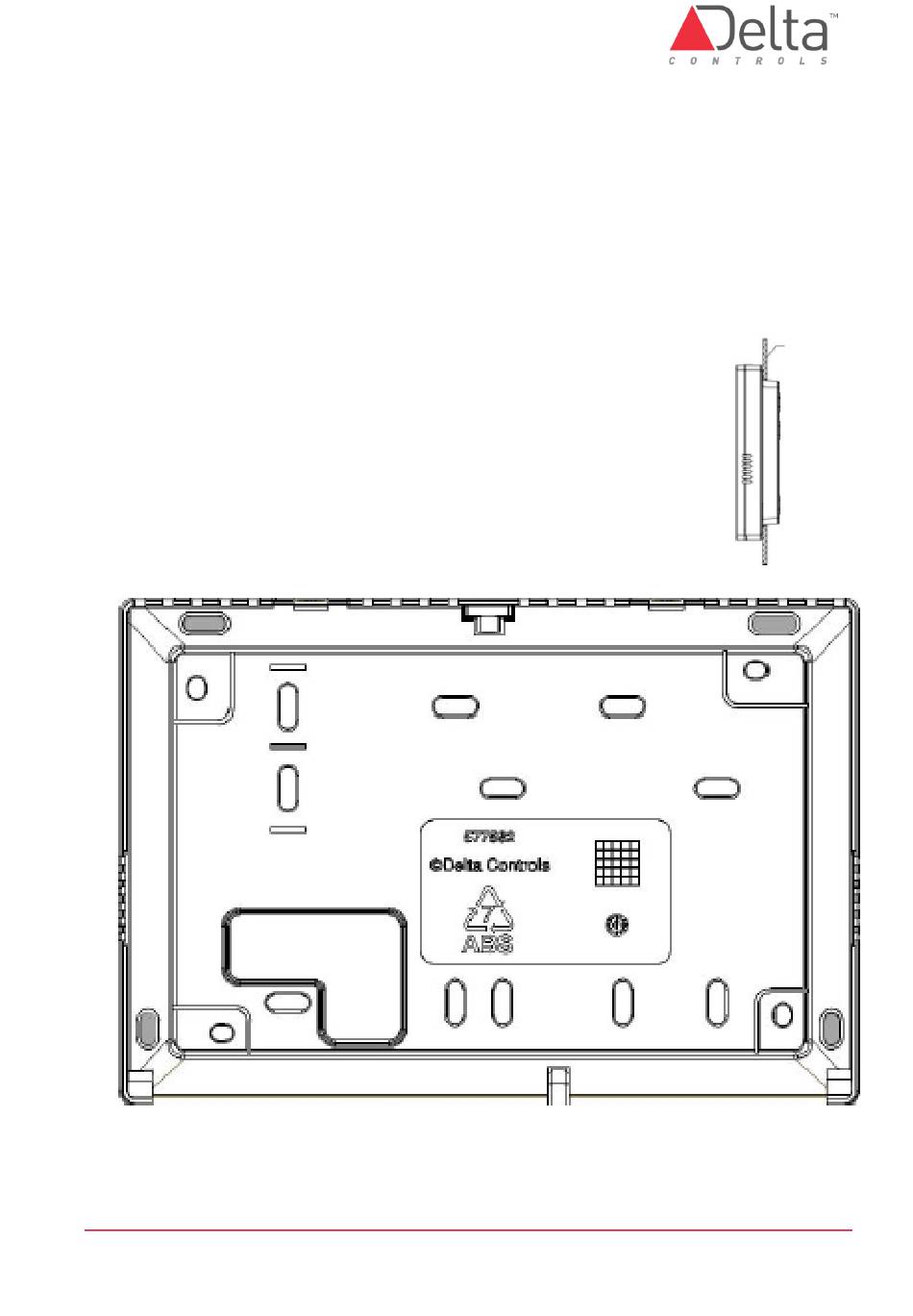

Abbildung 3: äußere Montagelöcher
DE-eTCH-7E Installationsanleitung.docx
Montage-
© Delta Controls Germany 2022
Fläche
Seite 8
