Montage
Der enteliTOUCH eTCH-7E kann wie folgt montiert werden:
▪ direkte Wandmontage
▪ Verbindungsdose für ein oder mehrere Geräte
▪ Bedienplattenmontage
Durch die optional erhältliche eTCH-7-BOX ergeben sich zusätzlich folgende
Montagemöglichkeiten:
▪ Montage mit Kabelrohren
▪ neue Unterputzmontage
▪ nachträgliche Unterputzmontage
2.1
Montage ohne eTCH-7-BOX

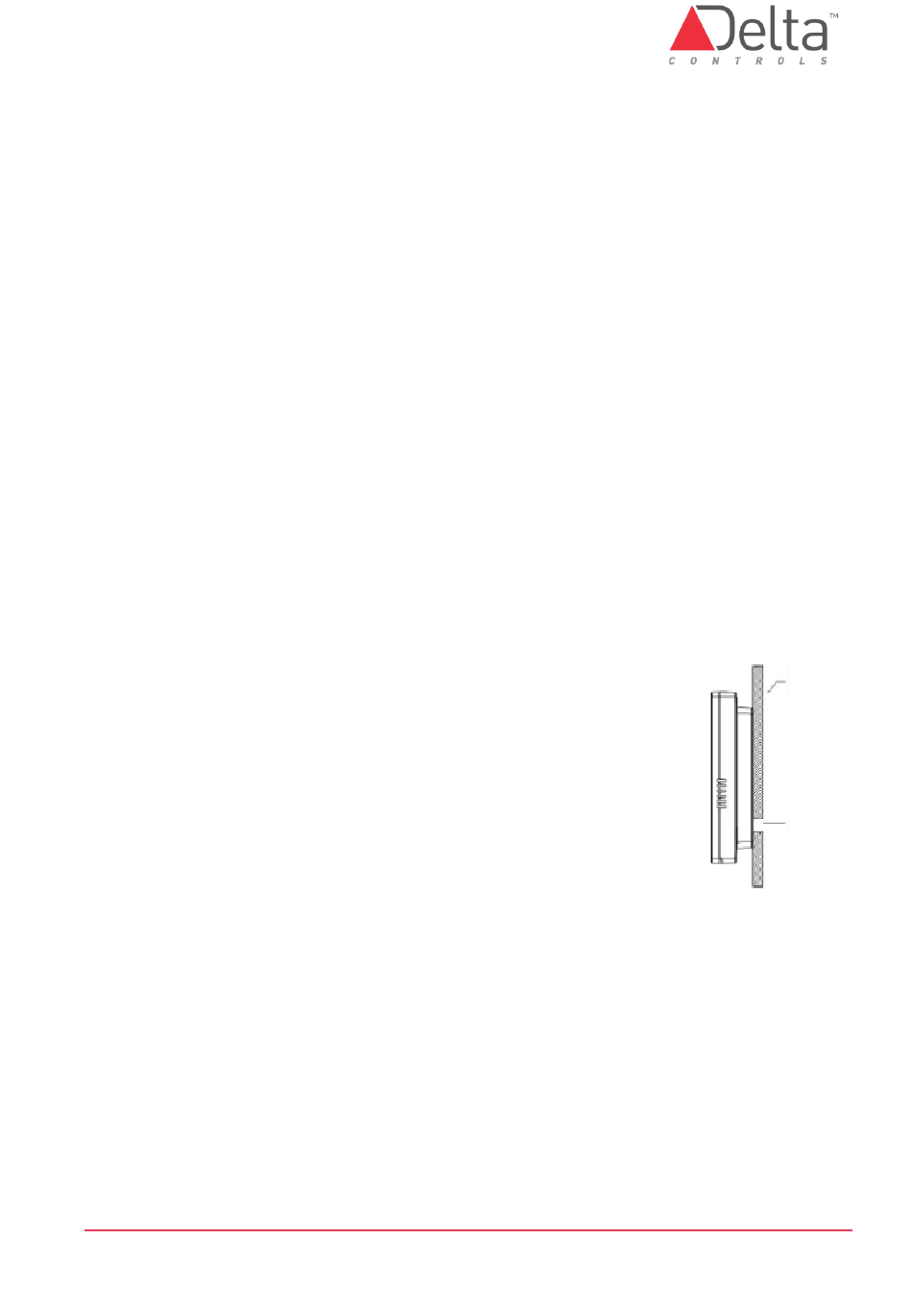

2.1.1 Direkte Montage:
Der enteliTOUCH wird direkt auf eine Wandoberfläche oder auf ein Metallblech für eine
Bedienplatte oder für Putzmontage angebracht. Dies ist die schnellste und einfachste
Montagemöglichkeit und benötigt keine eTCH-7-BOX. Das Gerät wird ca. 35 mm von der
Montagefläche abstehen.
1. Richten Sie den enteliTOUCH an der Montagefläche aus.
2. Markieren Sie auf der Fläche mindestens 4 Schraublöcher sowie
die Aussparung für das Power- und Ethernet Kabel.
Achtung: Nur die Löcher gemäß der folgenden Abb. 1 bzw.
Abb. 2 benutzen und
3. Bohren Sie ein Loch für das Power- und Ethernet Kabel sowie
ggf. Löcher für die Schrauben.
4. Befestigen Sie den enteliTOUCH mit geeigneten Schrauben und
Dübeln.
DE-eTCH-7E Installationsanleitung.docx
nicht
wie bei Abb. 3!
Montage-
© Delta Controls Germany 2022
Fläche
Loch
Seite 6
