2.2.3 Nachträgliche Unterputzmontage:
Die eTCH-7-BOX wird durch Festziehen der 4 Retrofit Schrauben in den Unterputz
geklemmt. Nach der Montage steht der enteliTOUCH ca. 22mm hervor.
2.2.4 Befestigung der Retrofit Klammern zur eTCH-7-BOX:
1. Brechen Sie die vier Ausbrechlöcher (Abb. 5, Bezeichnung A) an der eTCH-7-BOX
aus.
Flansche
2. Führen Sie zuerst die C-Zacke in das C-Loch ein und anschließend die B-Zacke
in das entsprechende B-Loch in der eTCH-7-BOX.
3. Mit einer Zange muss jetzt die B-Zacke im Inneren der eTCH-7-BOX gebogen
werden, damit der Flansch fest ist.
Diese Schritte müssen für alle 4 Seiten wiederholt werden (vgl. Abb. 6).
Retrofit Klammern
DE-eTCH-7E Installationsanleitung.docx
Box-

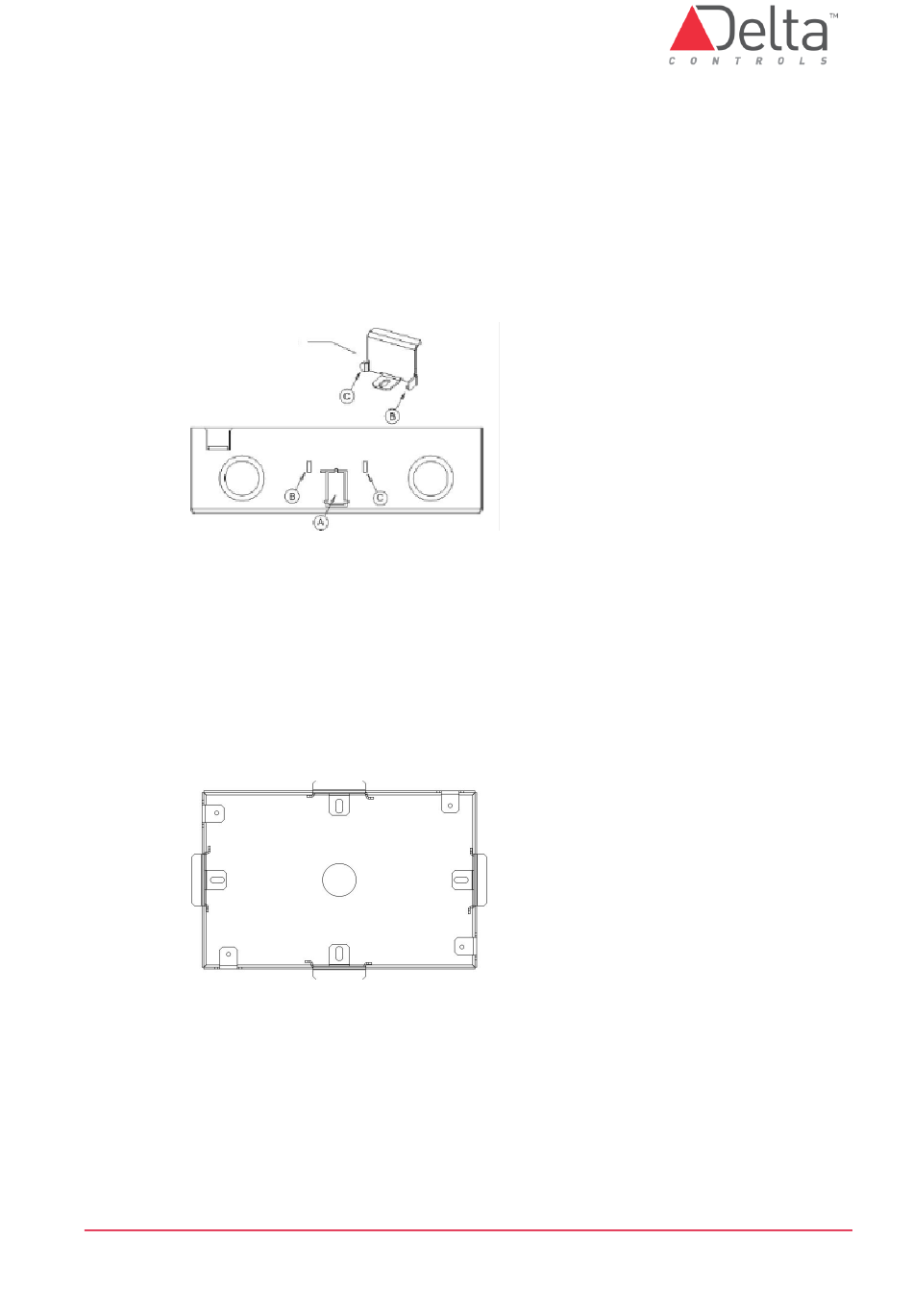

Abbildung 5: eTCH-7-BOX mit Ausbrechloch
Abbildung 6: eTCH-7-BOX mit befestigten
© Delta Controls Germany 2022
Seite 11
