2.2
Montage mit eTCH-7-BOX
Die eTCH-7-BOX ist nicht inklusive beim enteliTOUCH. Dieses optional erhältliche
Zubehör beinhaltet eine metallische Elektrobox und zusätzliches Montagematerial zur
nachträglichen Unterputzmontage.

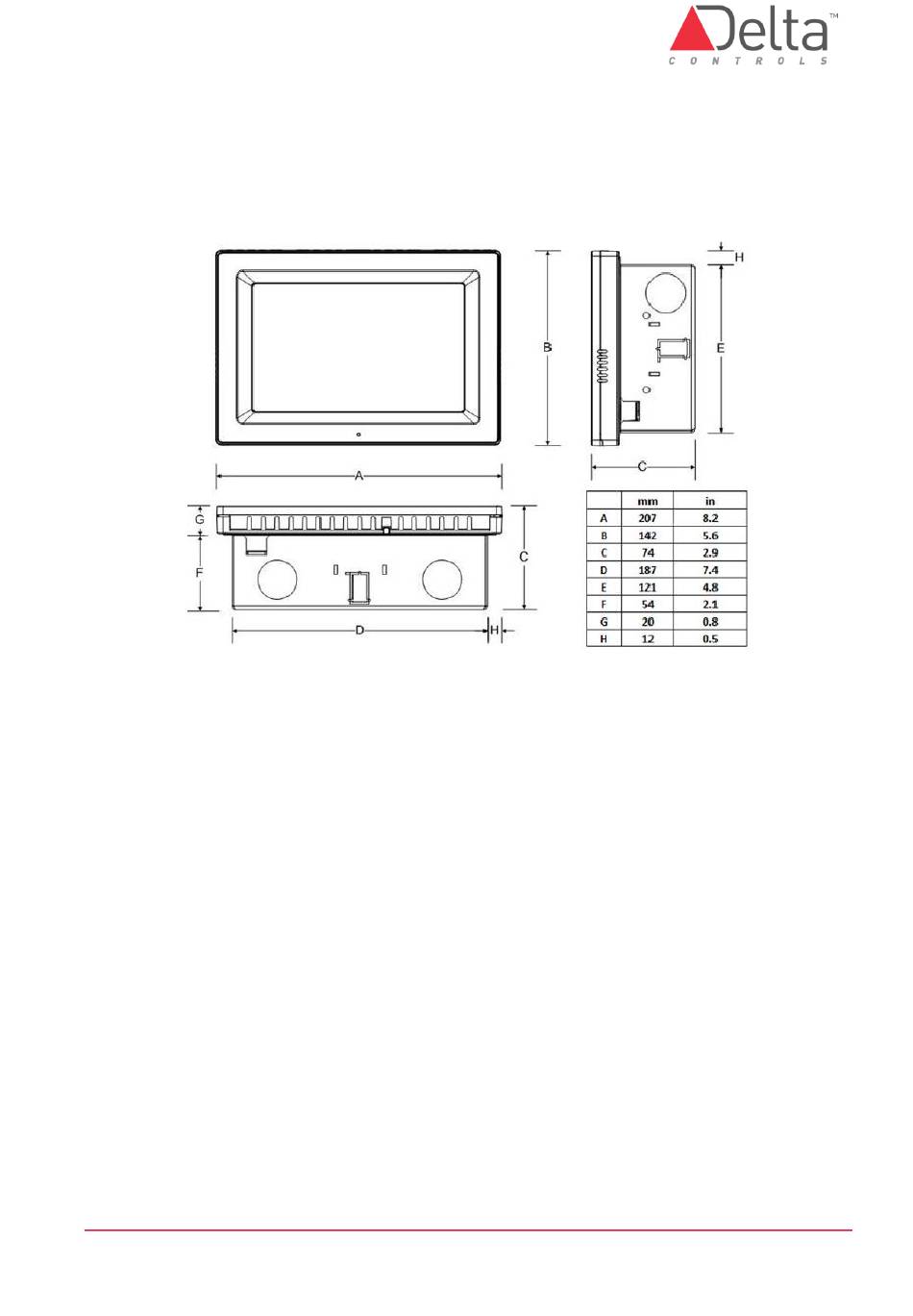

Abbildung 4: enteliTOUCH mit eTCH-7-BOX
2.2.1 Montage mit Kabelrohren:
Für eine Montage auf Oberflächen wie Beton oder Backstein, wo Kabelrohre verwendet
werden, wird die optionale eTCH-7-BOX benötigt. Die 6 mm und 13 mm Aussparungen
für Kabelrohre befinden an allen 4 Seiten sowie unter der eTCH-7-BOX.
Die Maße der eTCH-7-BOX entnehmen Sie bitte dem Anhang.
Der enteliTOUCH steht bei einer solchen Montage etwa 76 mm hervor. Die bei der eTCH-
7-BOX mitgelieferten Retrofit Stecker werden hierbei nicht benötigt. Der enteliTOUCH
wird an die eTCH-7-BOX mit den 4 kleinen Schrauben befestigt, die bei der eTCH-7-BOX
mitgeliefert werden.
2.2.2 Neue Unterputzmontage:
Bei einer neuen Unterputzmontage muss so vorgegangen werden wie bei einer
Standardinstallation einer elektrischen Box. Die bei der eTCH-7-BOX mitgelieferten
Retrofit Stecker werden hierbei nicht benötigt. Nach der Montage steht der enteliTOUCH
etwa 22mm über dem Unterputz hervor. Nach Fertigstellung der Wand wird der
enteliTOUCH an die eTCH-7-BOX mit den 4 kleinen Schrauben befestigt, die bei der
eTCH-7-BOX mitgeliefert werden.
DE-eTCH-7E Installationsanleitung.docx
Seite 10
© Delta Controls Germany 2022
