Das eTCH-EXP-MSTP Erweiterungsmodul beinhaltet einen internen RS485 Termination
Jumper. Bitte stellen Sie diesen Jumper sowie ggf. benötigte Abschlusswiderstände wie
folgt ein:

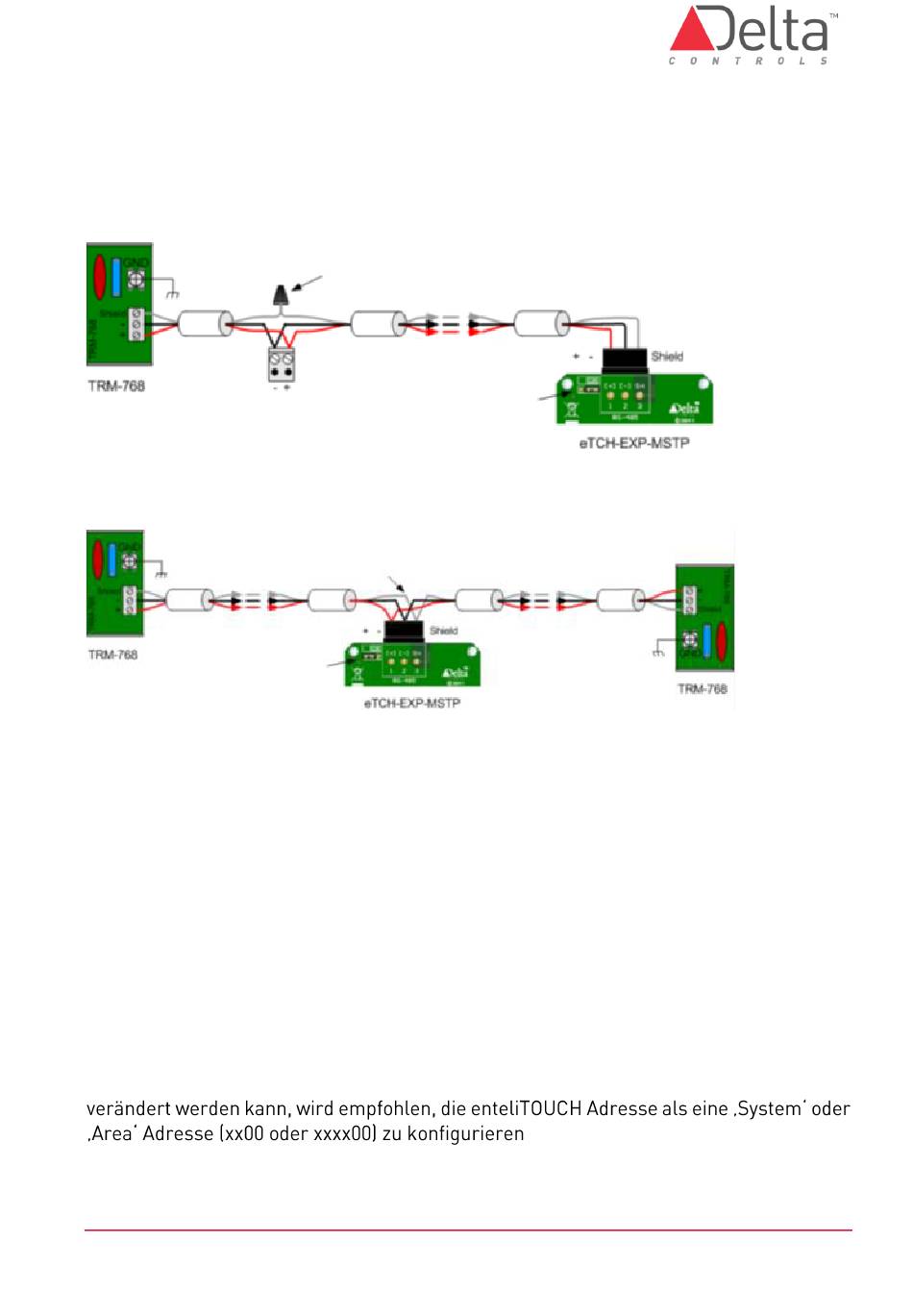

Installation eines enteliTOUCH am Ende eines MS/TP Daisy-Chain
Fortlaufende Abschirmung bei Knoten mit
V3-Geräten
3-Leiter RS-485
Anschluss
Zu den nächsten Geräten
Jumper auf
2-Leiter RS-485
Termination stellen
Anschluss
Installation eines enteliTOUCH inmitten einer MS/TP Daisy Chain
Abschirmung an die Schirm-Klemme
anschließen
Zu den nächsten Geräten
Zu den nächsten Geräten
Jumper für Termination
deaktivieren
6.2.1 MS/TP Netzwerk Konfiguration
Die enteliTOUCH MS/TP Netzwerk Anschlüsse funktionieren genau wie die DAC/DSC
NET2 Subnet Anschlüsse. Die MAC Adresse ist standardmäßig auf 0 eingestellt, so dass
es zu keinen Konflikten mit den Subnet Controllern kommt.
6.2.2 Subnet mit DAC-Controllern
Wenn die Adresse des enteliTOUCH geändert wird, wird die MS/TP Netzwerknummer
automatisch mit geändert, um den Systemanteil der Adresse, ähnlich wie die DNA bei
DAC/DSC, nutzen zu können. Wird beispielsweise die Adresse des enteliTOUCH auf 2200
geändert, dann wird die MS/TP Netzwerknummer automatisch auf 50022 geändert.
Achtung: Wenn sich mehrere enteliTOUCHs auf demselben System Level befinden
(z.B. 2200, 2210, 2288), dann wird in allen Geräten die Netzwerknummer in verschiedenen
MS/TP Netzwerken automatisch auf 50022 geändert.
Obwohl die MS/TP Netzwerknummer manuell über den BCP Object Setup TAB beliebig
, um das Problem zu umgehen.
DE-eTCH-7E Installationsanleitung.docx
Seite 17
© Delta Controls Germany 2022
